• MAPAL offers complete machining solutions for the die and mould industry.

Getting started in the die & mould sector

Die and mould makers expect high process and product expertise from their cutting tools manufacturer. This is because the tool life of the moulds to be created and the precision of the moulded parts are extremely important for competitiveness in mass production. Therefore, they require their tools to offer the highest levels of precision, a long tool life, and – above all – process reliability.


It is precisely these aspects that make MAPAL successful in sectors such as the automotive industry, machine engineering and the aerospace industry. Now the precision tool manufacturer is also offering efficient and economical solutions for the complete machining process in the die & mould sector. Versatile and precise high-performance tools and special tool holders with narrow contours and a precise radial run-out minimise polishing effort and reworking thanks to a constant surface finish in the milling process.

Tool range for mould making

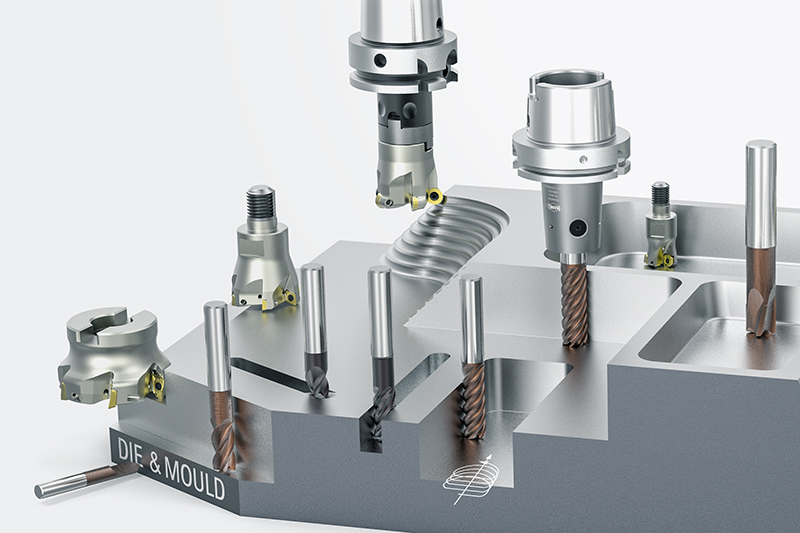

The picture shows the MAPAL tool range for mould making

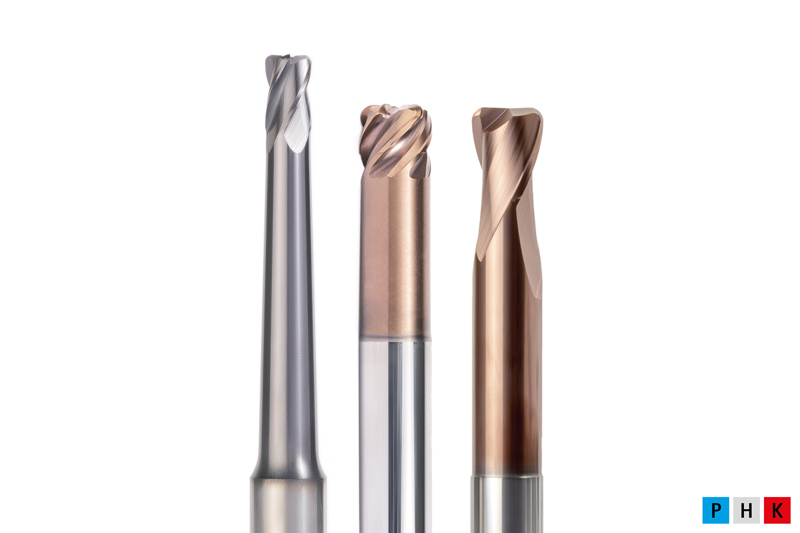

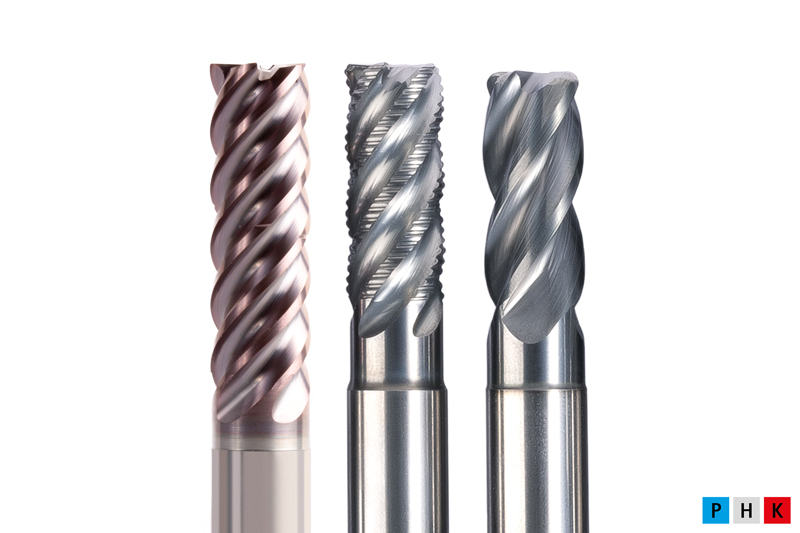

Solid carbide end mills

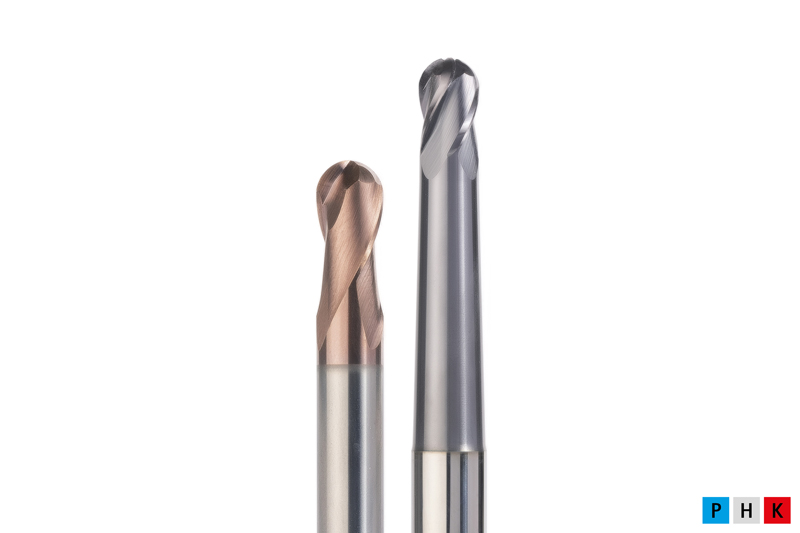

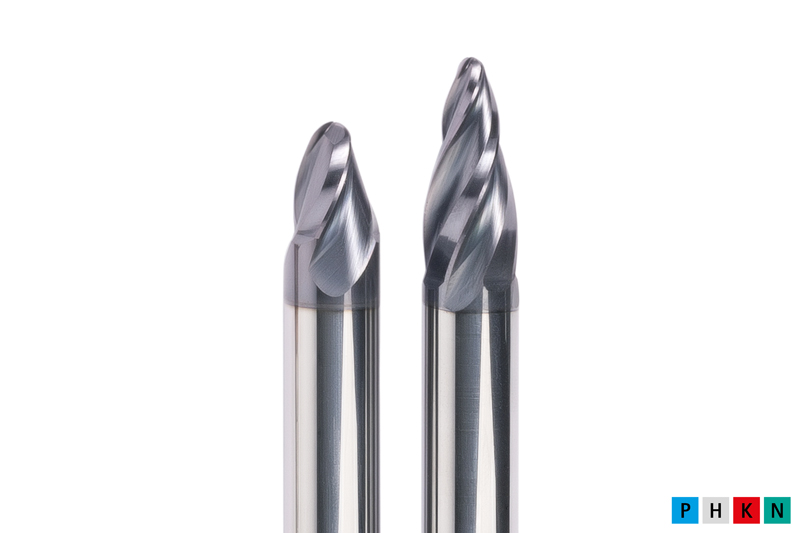

  • OptiMill-3D-BN

    Ball nose milling cutter
    • High-precision machining of 3D contours
    • ø range: 0.10 - 20.00 mm

  • OptiMill-3D-CR

    Corner radius milling cutter
    • Milling with a very precise corner radius
    • ø range: 0.10 - 20.00 mm

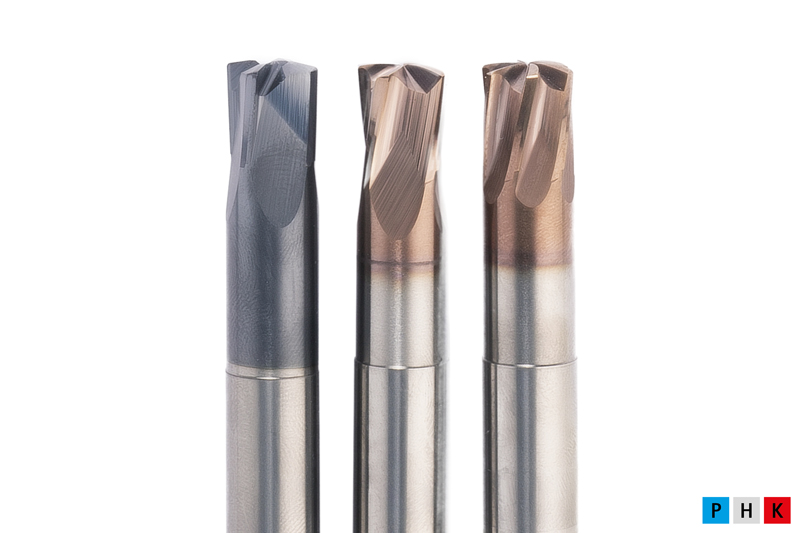

  • OptiMill Shoulder milling cutter

    Shoulder milling cutter
    • Ideal for roughing, finishing, trochoidal milling and milling pockets
    • ø range: 2.00 - 12.00 mm

  • OptiMill-3D-CS

    Shoulder radius milling cutter

    • Finishing of complex free-form surfaces and complicated workpiece geometries
    • ø range: 2.00 - 12.00 mm

  • OptiMill-3D-HF

    High-feed milling cutter
    • Ideal for high-feed machining with a high material removal rate and high process reliability
    • ø range: 2.00 - 16.00 mm

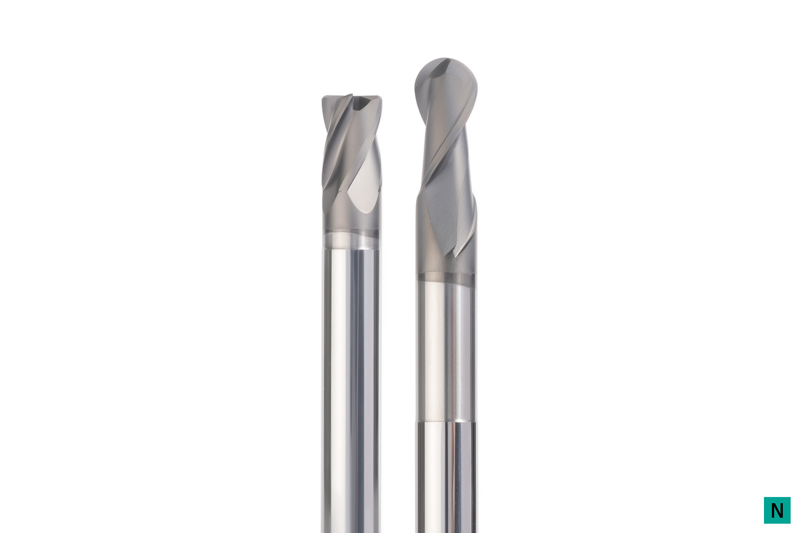

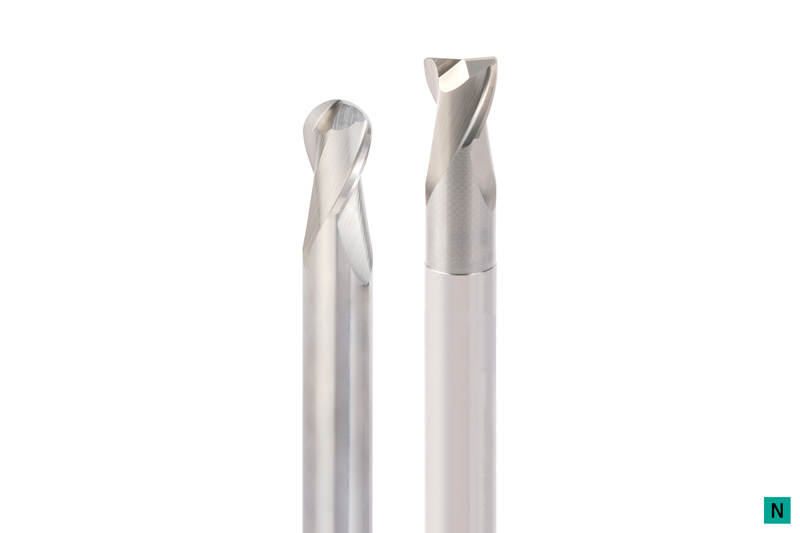

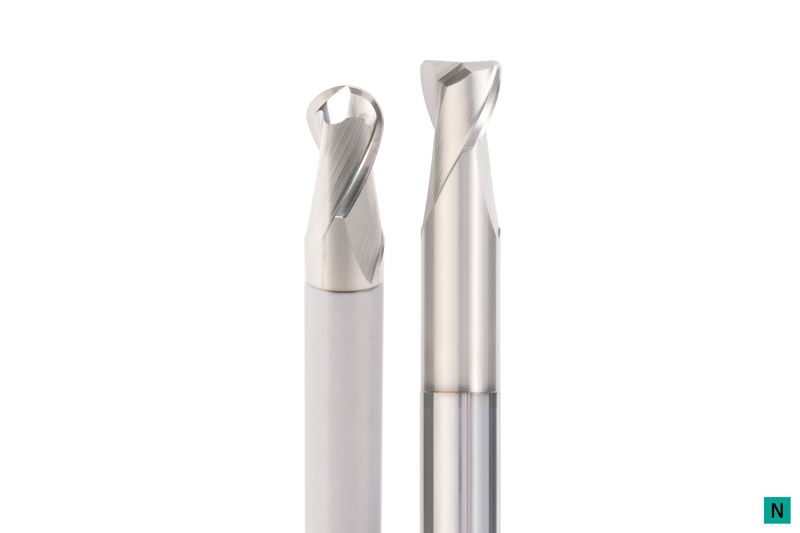

  • OptiMill-3D-Alu

    Ball nose and corner radius cutters

    • High-precision machining of 3D contours
    • ø range: 1.00 - 20.00 mm

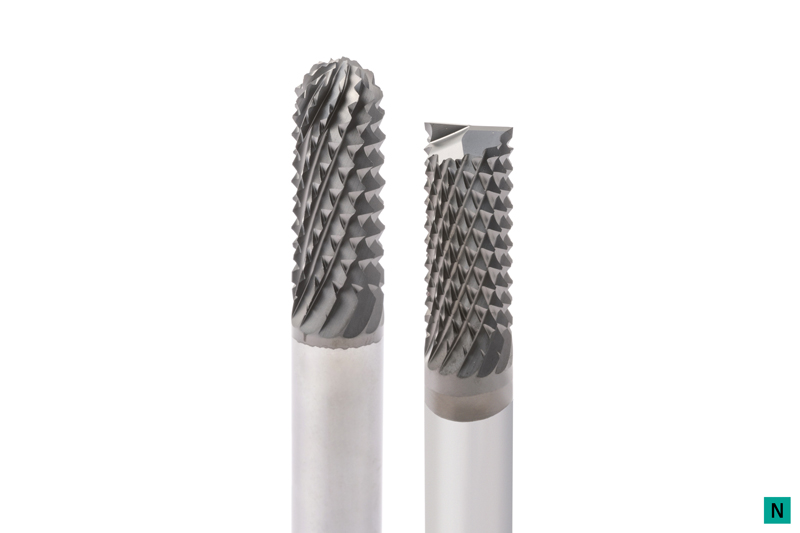

  • OptiMill-Graphite-MT

    Ball nose and shoulder milling cutter
    • Multi-tooth milling cutter for roughing graphite electrodes with high removal rates
    • ø range: 3.00 - 16.00 mm

  • OptiMill-3D-Graphite

    Ball nose and corner radius milling cutter
    • Suitable for machining of graphite electrodes
    • Different designs depending on the machining situation
    • ø range: 0.20 - 12.00 mm

  • OptiMill-3D-Copper

    Ball nose and corner radius milling cutter
    • Special geometry for machining copper electrodes and tough non-ferrous alloys
    • ø range: 0.10 - 20.00 mm

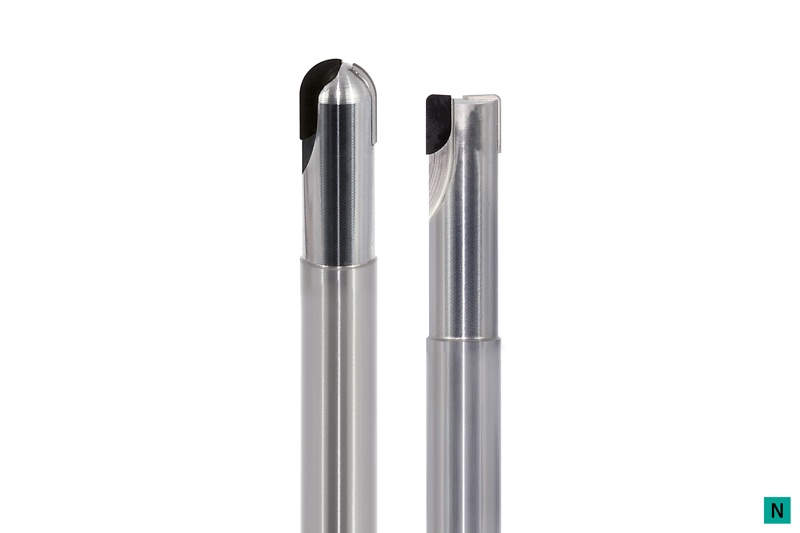

  • OptiMill-Diamond

    Ball nose, corner radius and shoulder milling cutter
    • PCD cutting edges for a long tool life
    • ø range: 3.00 - 12.00 mm

Milling cutters with indexable inserts

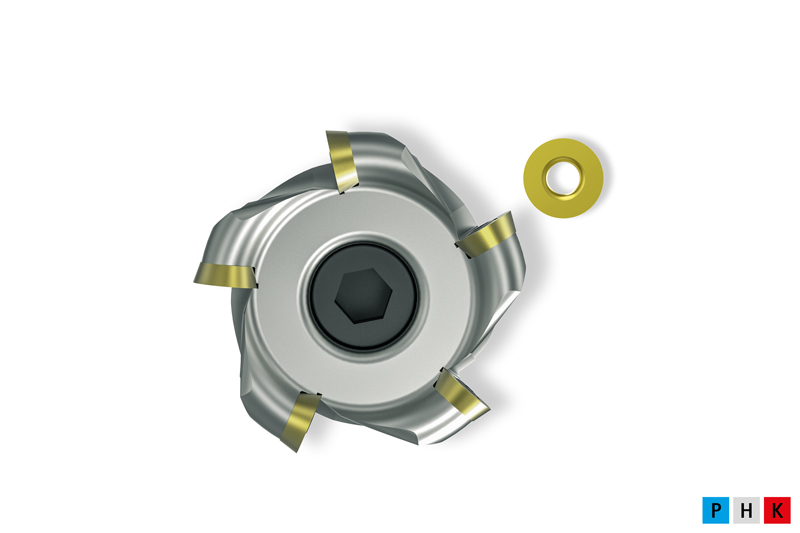

  • NeoMill-ISO-360

    Milling cutter with round inserts
    • Perfect for roughing and pre-finishing
    • ø range: 10.00 - 160.00 mm

  • NeoMill-3D-Finish

    Finishing milling cutter
    • Perfect for finishing 90° surfaces, face surfaces and contours
    • ø range: 16.00 - 42.00 mm

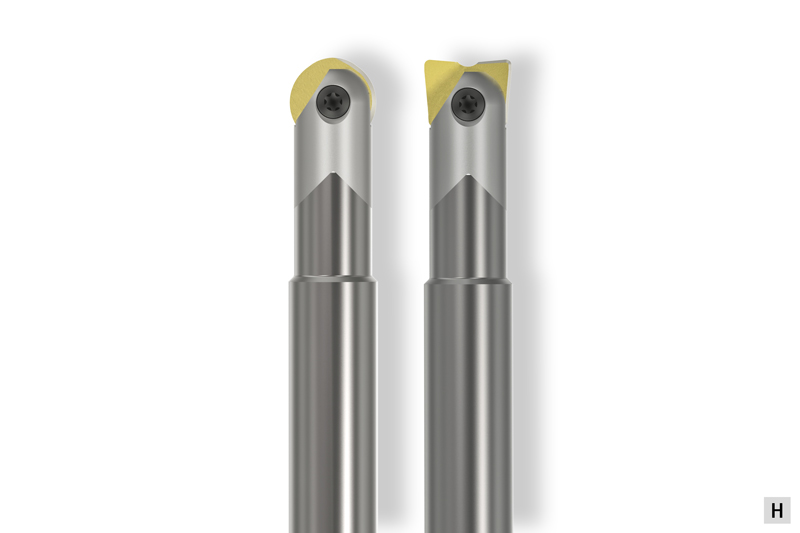

  • NeoMill-3D-Ballnose/-Torus

    Ball nose and corner radius milling cutter
    • One tool body with indexable insert for ball nose and corner radius milling for finishing and pre-finising
    • ø range: 8.00 - 32.00 mm

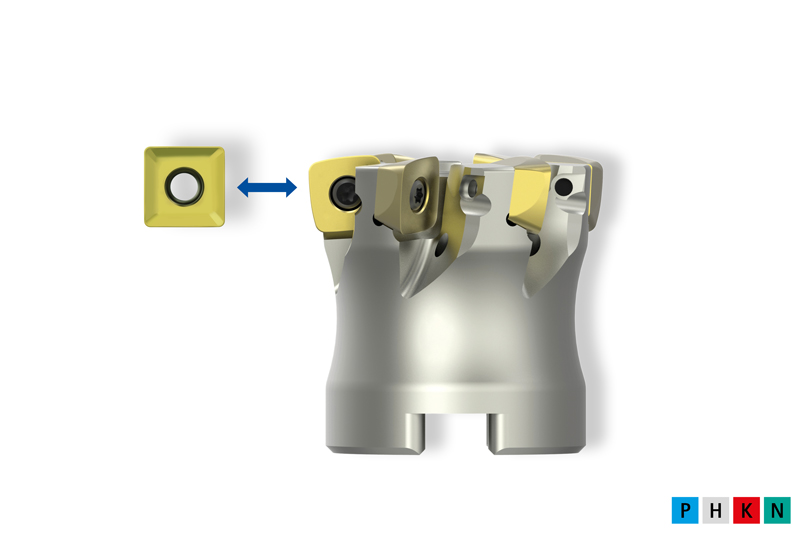

  • NeoMill-2/4-HiFeed90

    High-feed/90° shoulder milling cutter
    • Universal tool system to ensure maximum productivity
    • ø range: 16.00 - 200.00 mm

Drilling | Countersinking

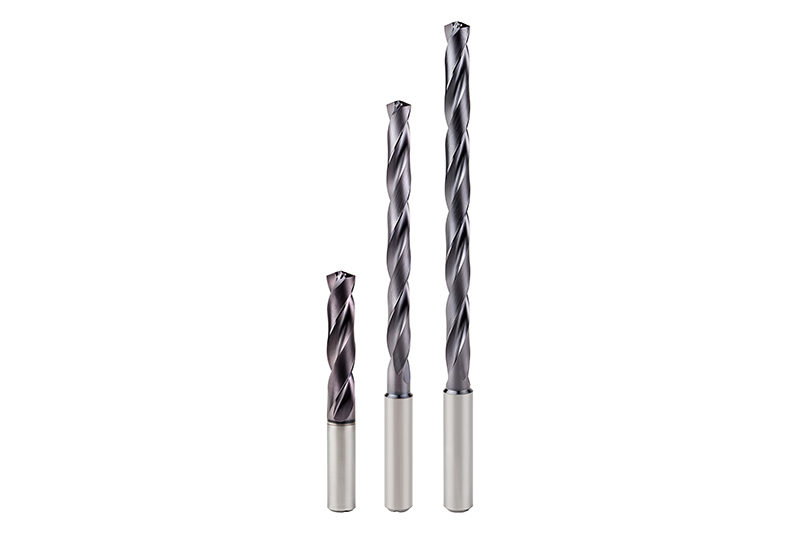

  • ECU-Drill-Steel

    Solid carbide drill

    • Double-edge solid drill with a good price-to-performance ratio
    • Wide range of applications
    • Proven geometries for high precision and process reliability
    • Ø area: 1.00 – 20.00 mm

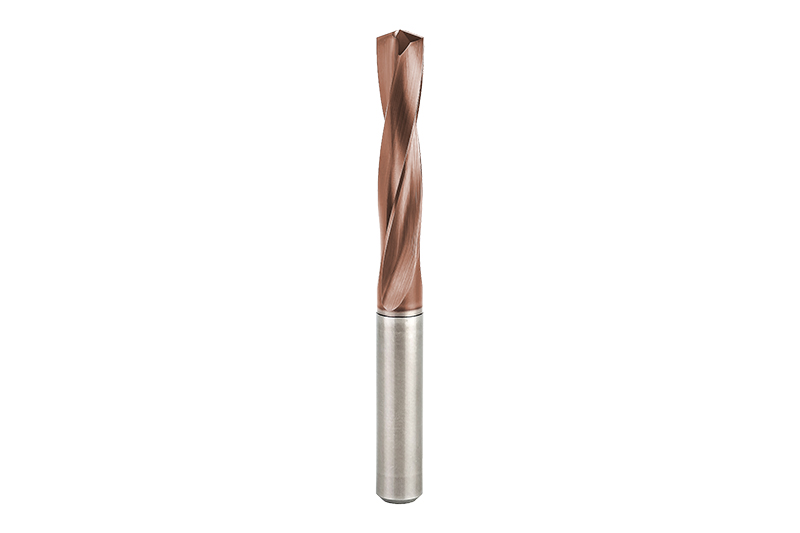

  • MEGA-Drill-Hardened

    High-performance solid carbide drill

    • Double-edge solid drills with coating and geometry suitable for reliable machining of hardened workpiece material
    • New micro-geometry and macro-geometry
    • Ø area: 2.55 – 16.00 mm

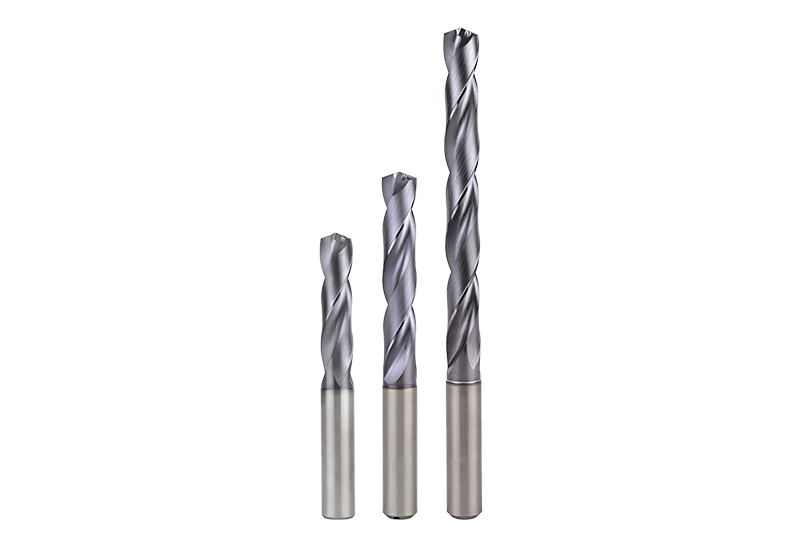

  • MEGA-Drill-Steel-Plus

    High-performance solid carbide drill

    • Double-edge solid drills with coating and geometry suitable for steel machining
    • Optimised chip flute geometry and modified cutting-edge preparation
    • Ø area: 3.00 – 25.00 mm

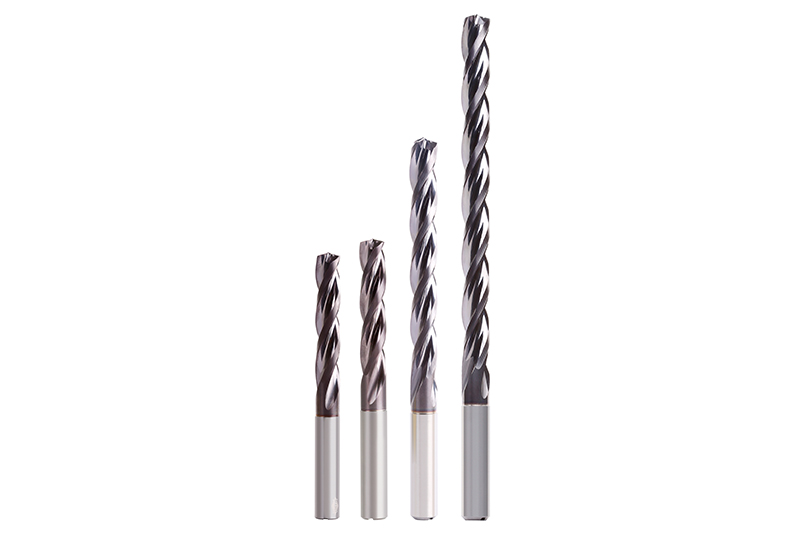

  • Tritan-Drill-Steel

    Triple-edge solid carbide drill

    • Triple-edge solid drills for maximum feed
    • Self-centring chisel for challenging drilling situations
    • Specially adapted to steel machining
    • Ø area: 4.00 – 20.00 mm

  • Tritan-Spot-Drill-Steel

    Pilot drill
    • Triple-edge pilot drill for demanding pilot drilling situations
    • Specially adapted to triple-edge drills
    • Ø area: 4.00 – 20.00 mm

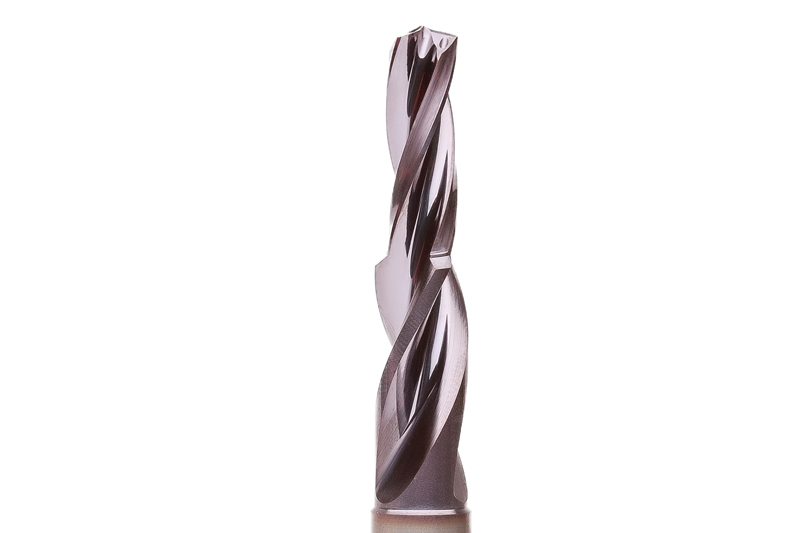

  • Tritan-Step-Drill

    Triple-edge step drill
    • Triple-edge step drill with self-centring chisel
    • For machining threaded core holes without oscillating movement
    • Ø area: 4.25 – 14.15 mm

  • MEGA-Deep-Drill

    Deep drill
    • Process-reliable and efficient creation of deep bores up to 40xD
    • MEGA-Pilot-Drill
    • Ø area: 1.00 – 16.00 mm

  • MEGA-Drill-Reamer

    Drill reamer
    • Two working steps – drilling and reaming – combined in a single tool
    • Optimised reaming cutting edge
    • Reduction of productive and non-productive times
    • Bore tolerance ≥ IT7
    • Ø area: 4.00 – 16.00 mm

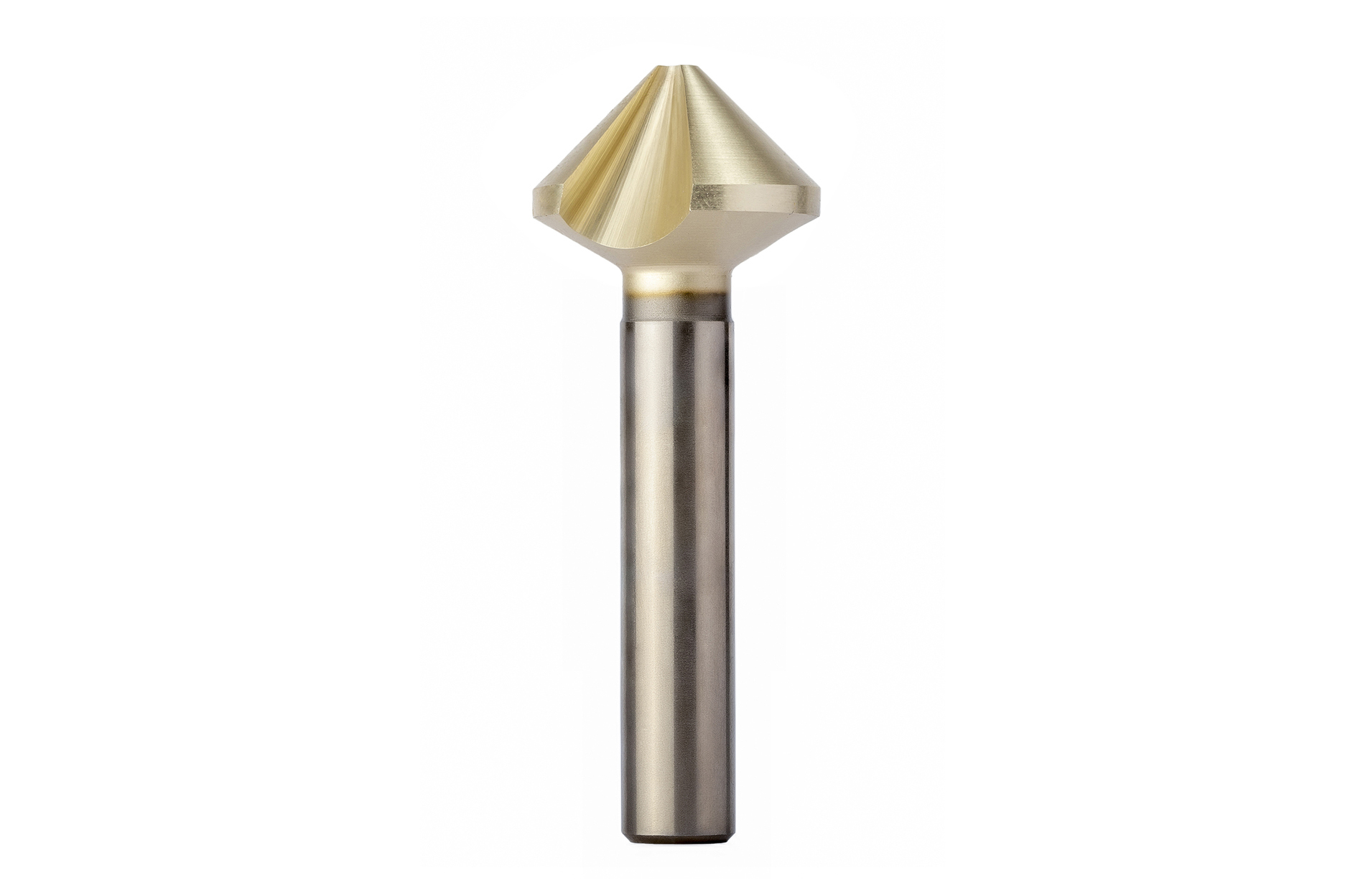

  • Precision countersink

    Countersink with unequal spacing
    • Extremely unequally spaced cutting edges
    • Higher degree of accuracy and improved surface values
    • Reduced axial and radial forces
    • Significantly less vibrations
    • Increased cutting parameters to ensure highest productivity
    • Ø area: 4.30 – 31.00 mm

  • MEGA-Drill-Reamer-Pyramid

    Drill reamer with pyramid tip

    • Spot drilling, drilling and reaming – all with one tool
    • Improved centring properties thanks to pyramid tip
    • Reduction of productive and non-productive times
    • Bore tolerance ≥ IT7
    • Ø area: 4.00 – 16.00 mm

  • QTD indexable insert drill

    Solid drill with replaceable head system

    • Cost-effective system with indexable inserts that can be swapped out
    • Force-locking and form-fit clamping system
    • Easy to handle
    • High degree of radial run-out accuracy
    • Ø area: 8.10 – 49.00 mm

Reaming

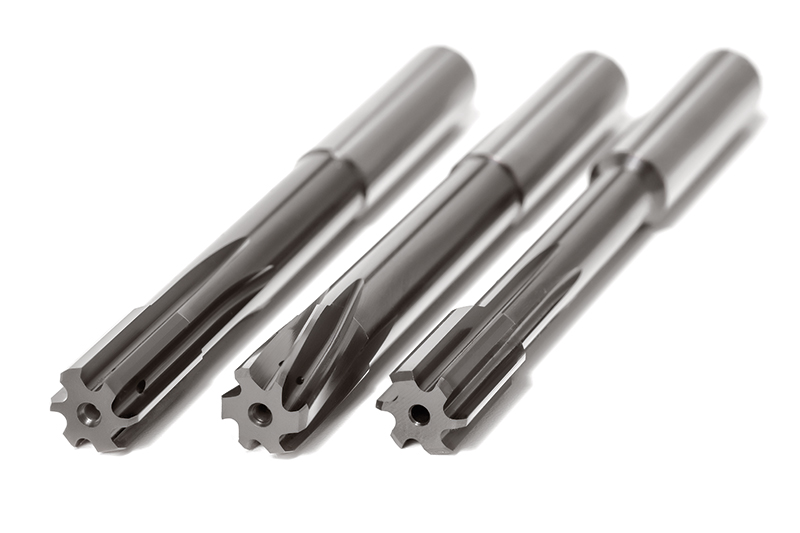

  • FixReam – FXR

    High-performance reamers with a cylindrical shank

    • High-performance reamer made from solid carbide
    • Straight-fluted for through and blind bores
    • Left-hand fluted for through bores
    • Ø area: 3.00 – 20.00 mm

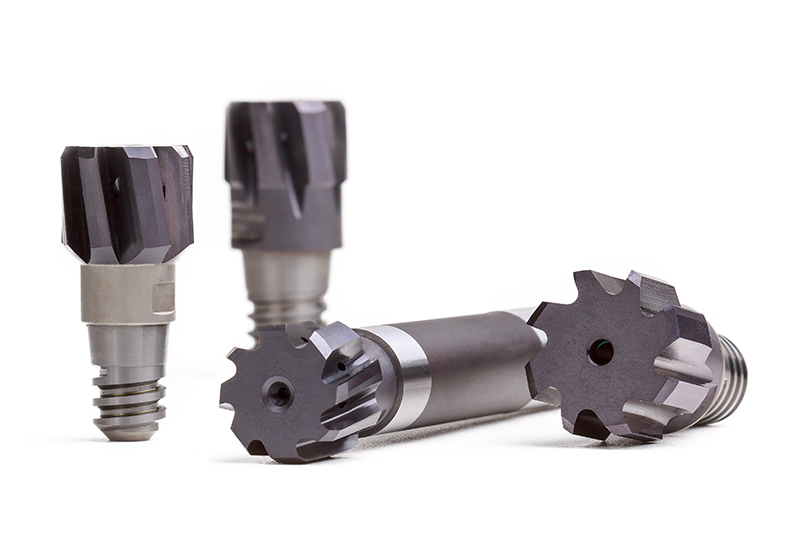

  • CPReam – CPR

    Replaceable head reamer

    • Taper and face connection provide the greatest possible stability and rigidity
    • Highly precise radial run-out accuracy of 5 μm
    • Easy to handle
    • Ø area: 8.00 – 40.00 mm

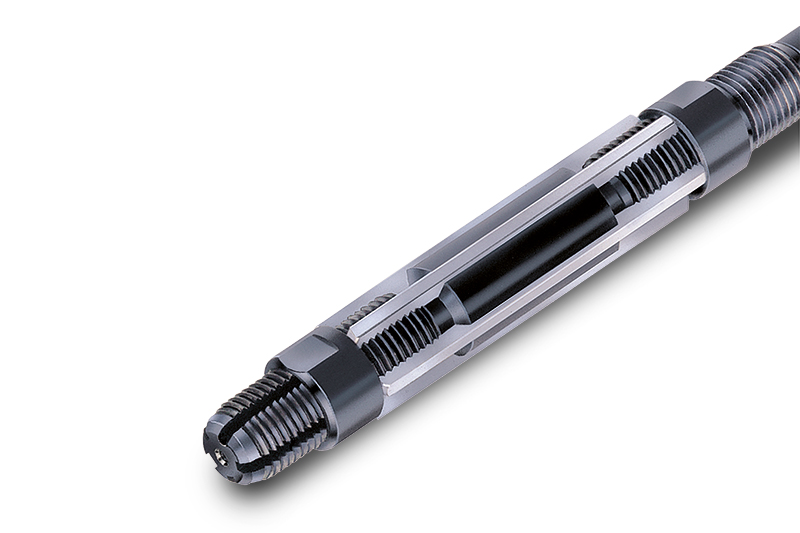

  • Quick adjustment reamer – WN 50

    Hand reamers

    • Quick-adjust reamer with wide adjustment range
    • Especially suitable for repair work
    • Spare blade sets available
    • Ø area: 6.40 – 95.00 mm

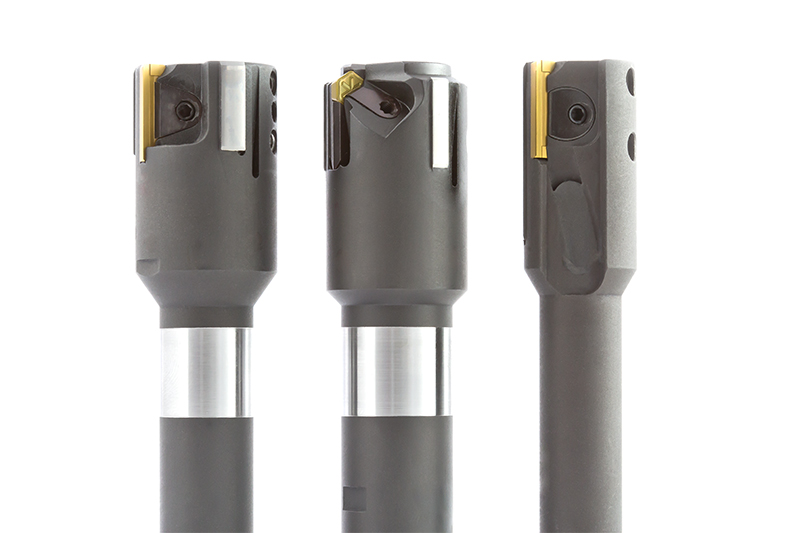

  • Guided tools

    Tools with guide pads

    • Highest accuracy guaranteed with the MAPAL principle
    • Guide pads directly guide the tool into the bore
    • Precision-ground indexable inserts
    • High-precision adjustment for micrometre-precise bore machining

Clamping

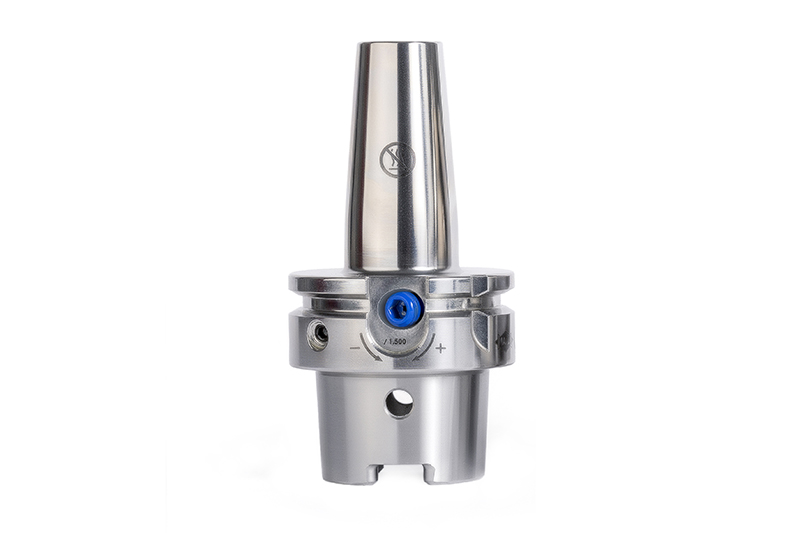

  • MAPAL UNIQ Chuck

    UNIQ DReaM Chuck, 4.5°

    Hydraulic chucks with a new design

    • For reaming and drilling applications as well as for finishing during milling operations
    • This is achieved through an optimal interplay of geometric and functional properties
    • Outstanding surfaces as well as improved handling
    • Increasing productivity during the machining of contour-critical parts

    To the shop

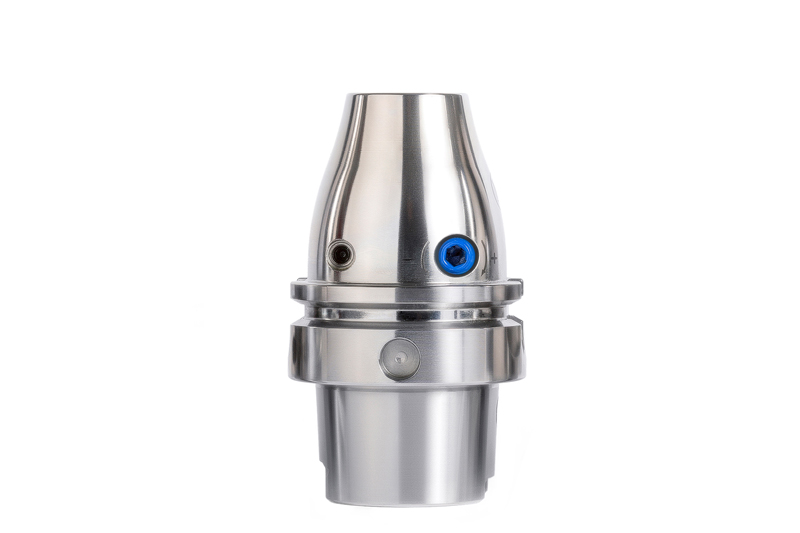

  • MAPAL UNIQ-MillChuck

    UNIQ Mill Chuck, HA

    Hydraulic chucks with a new design

    • Hydraulic chuck for highly dynamic milling applications
    • This is achieved through an optimal interplay of geometric and functional properties
    • Excellent results when using tools with HA shanks
    • Process reliability – even on high-quality parts

    To the shop

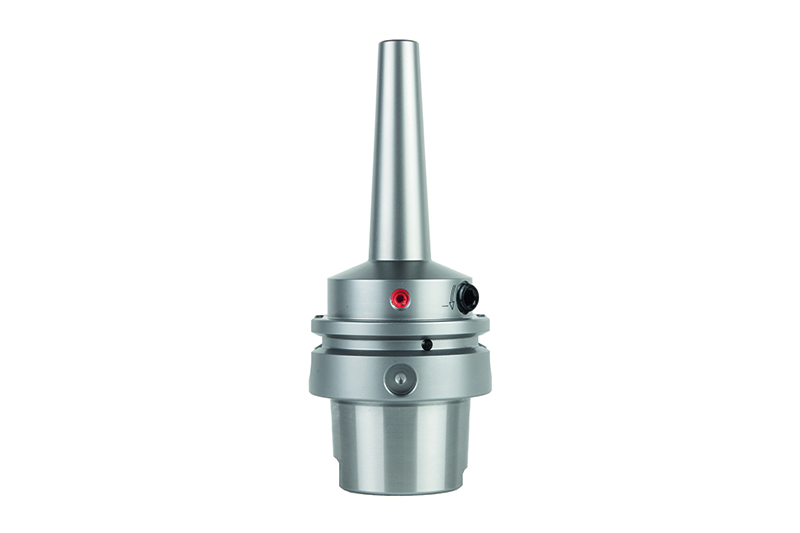

  • HighTorque Chuck HTC

    Hydraulic chuck

    • High level of torque transmission
    • Ideal damping properties
    • Excellent rigidity of the entire system
    • Radial run-out accuracy < 3 μm
    • 3° slim design for use in contour-critical applications




    To the shop

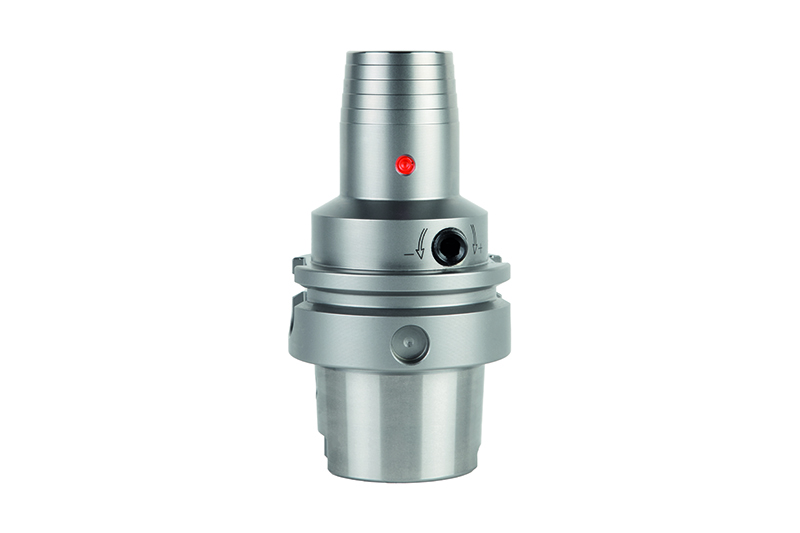

  • MAPAL HydroChuck MHC

    HydroChuck MHC

    Hydraulic chuck

    • Excellent vibration dampening
    • High degree of radial run-out accuracy
    • Ultra-short and compact design for high rigidity







    To the shop

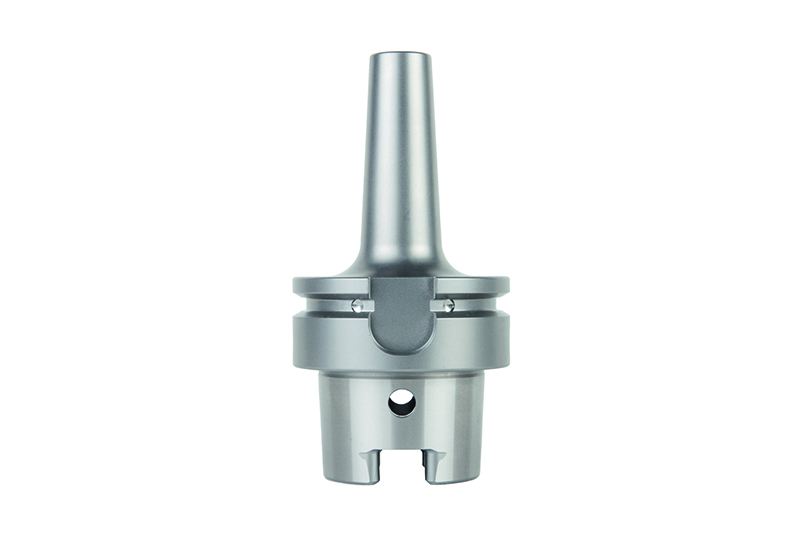

  • ThermoChuck MTC

    Shrink chuck

    • Long tool life through the use of high-temperature tool steel
    • High torque transmission and radial rigidity
    • Precision balanced as standard
    • MQL-suitable
    • With and without axial tool length adjustment



    To the shop

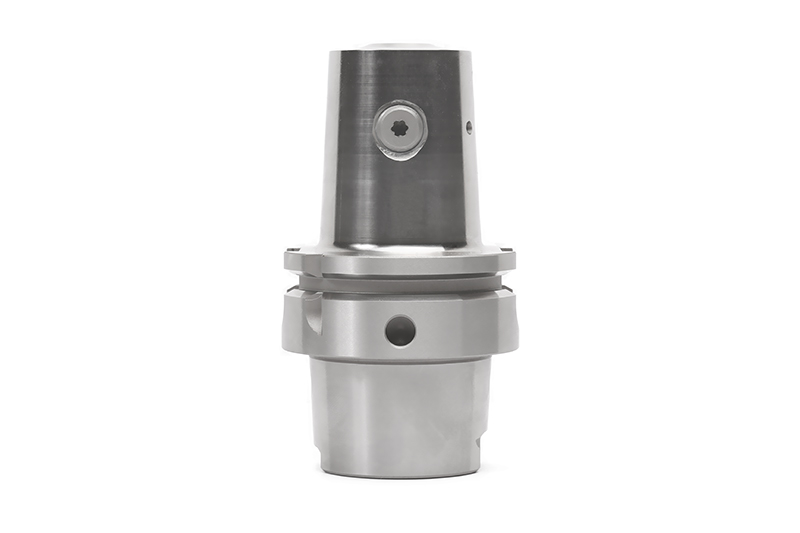

  • MAPAL MillChuck

    Mill Chuck, System HB

    Side lock chuck
    • Easy to handle thanks to use of a differential screw
    • Maximum cost-effectiveness and precision
    • Axial tool positioning can be defined using spring system
    • Decentralised coolant outlets for maximum process reliability




    To the shop

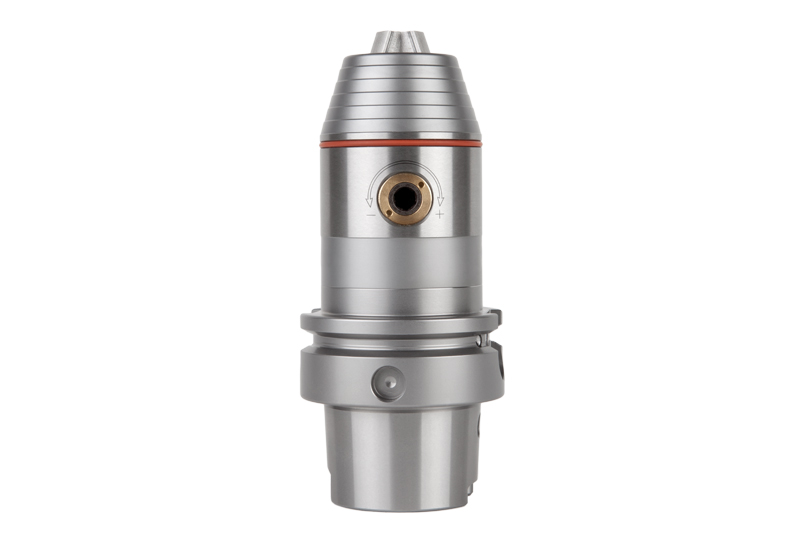

  • MAPAL Precision-DrillChuck MPC

    Precision-DrillChuck – MPC

    Precision drill chuck

    • Simple construction, straightforward to handle
    • Safe clamping independent of direction of rotation
    • High degree of spindle speed strength
    • Modular design allows drill chuck heads to be used with all tool connections

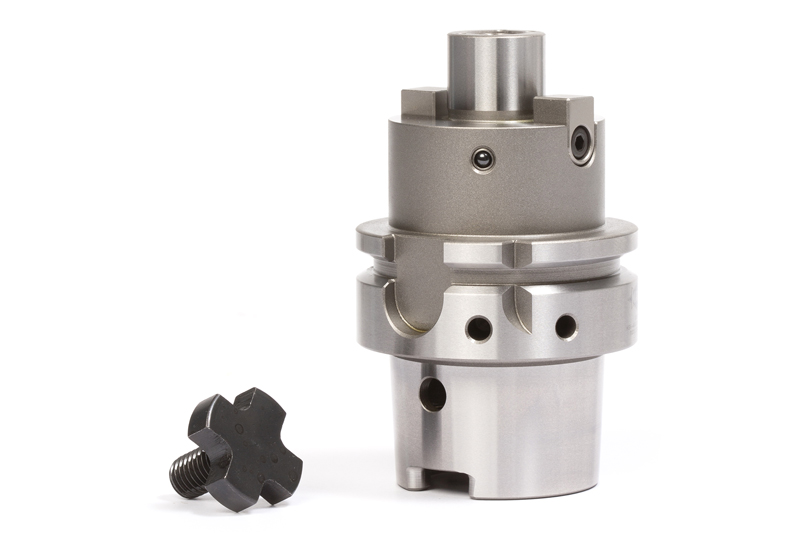

  • MAPAL slip-on reamer arbor

    Milling cutter arbor – MDA / MCA

    Milling cutter arbor

    • Vibration-cancelling design (MDA) with vibration dampening system
    • Adapted to the rigidity of all common machine types
    • Smooth, stable running despite long projections delivers better surface finish
    • Milling cutter arbor (MCA) with large face connection for roughing and pre-finishing operations in large diameter ranges

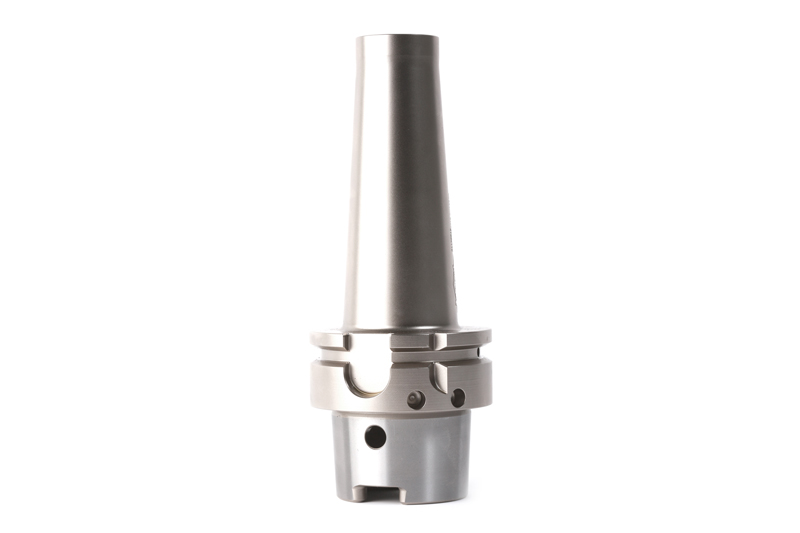

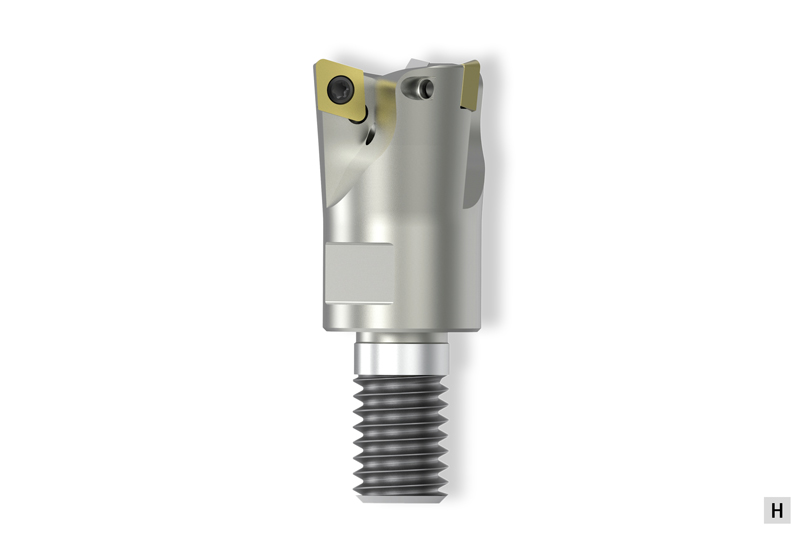

  • MAPAL MFS milling head holder

    MFS milling head holder

    Tool adapter for screw-in milling cutter

    • Simple and fast clamping of screw-in milling cutters
    • Exact interaction of taper and face connection
    • Greatest possible stability and rigidity
    • Universally deployable for roughing and finishing operations

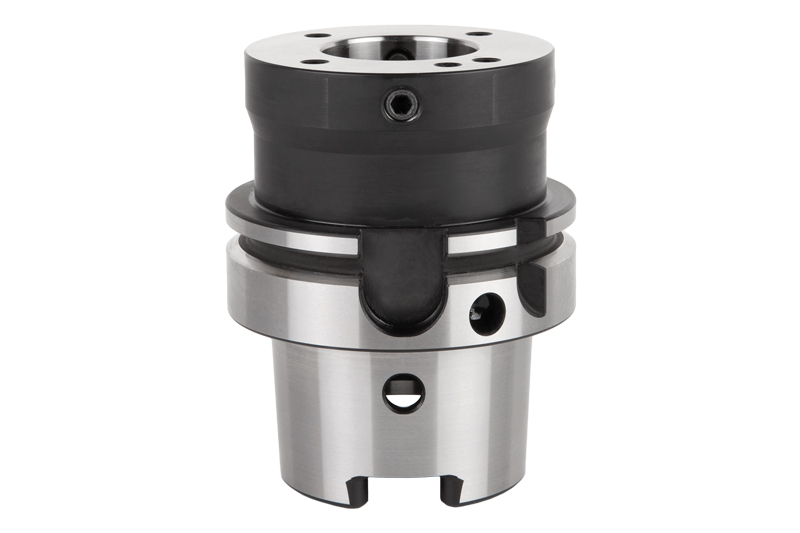

  • MAPAL HSK adapter

    Adapter

    Extensions, reducers and adapters

    • Wide range of options for modular tool systems
    • Hydraulic extensions and tool extensions for thermal expanding chucks
    • HSK reducers and extensions
    • KS steep taper adapter





    To the shop

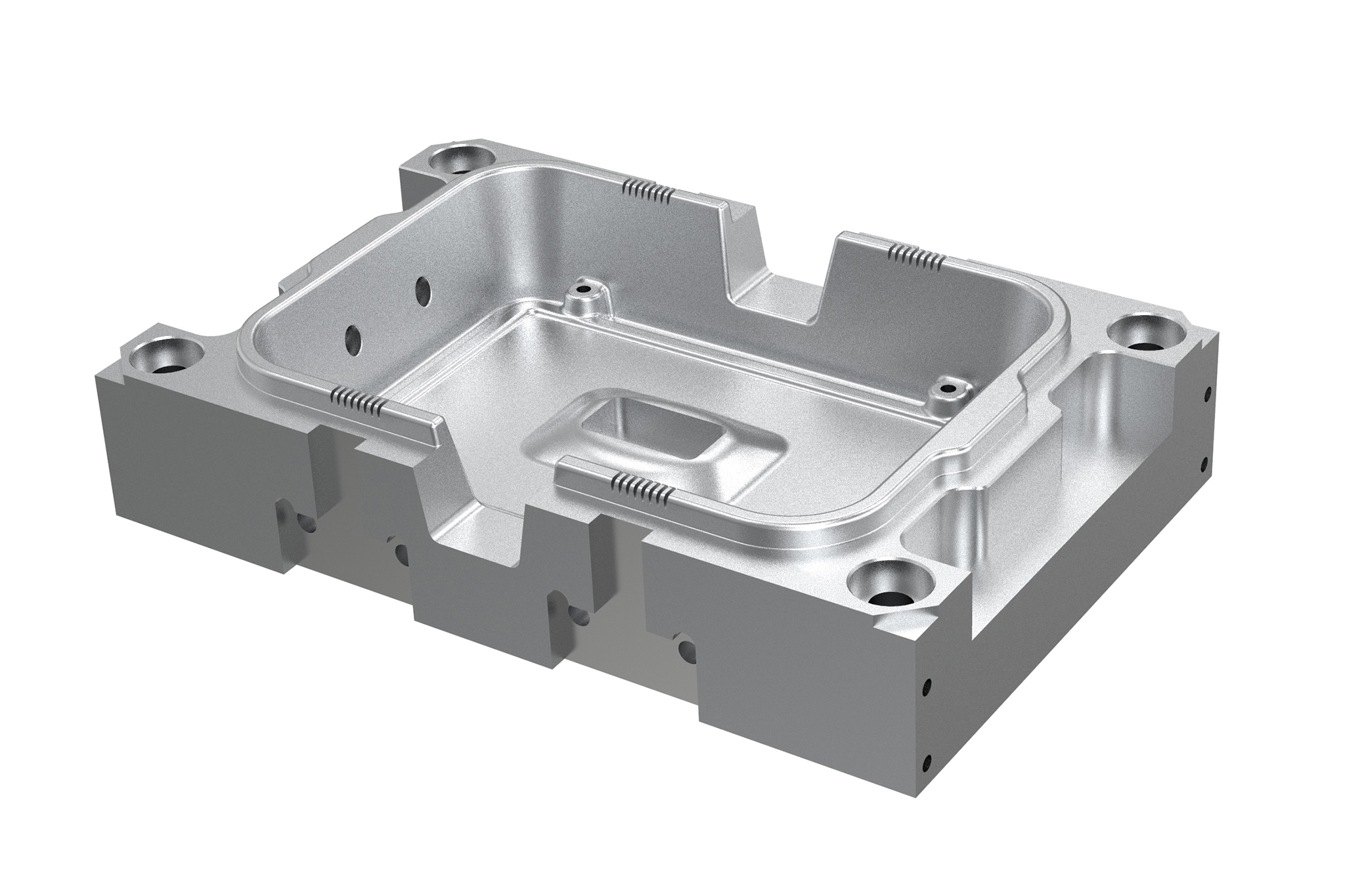

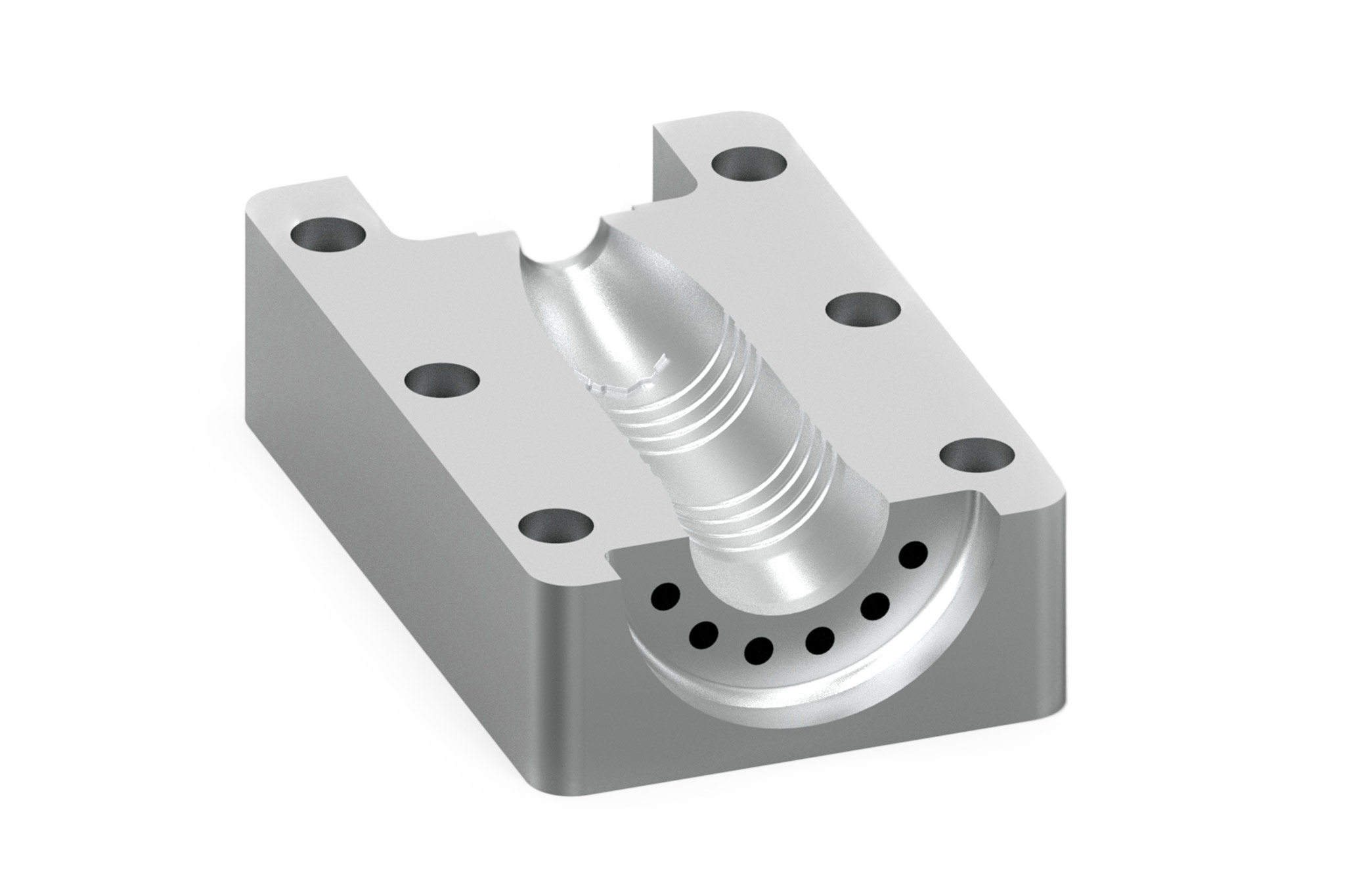

Components and workpiece material

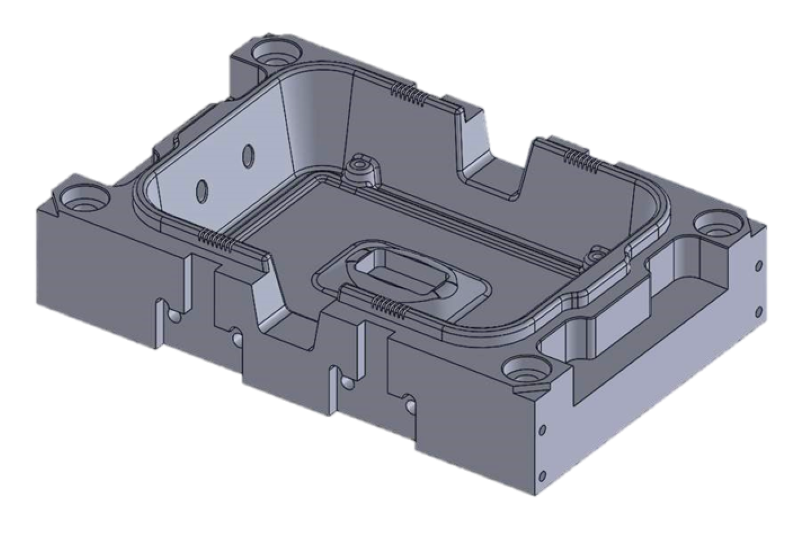

From the unmachined to the finished part

Con pochi clic all’utensile giusto: arrivare rapidamente all’utensile desiderato in funzione della lavorazione, dell’operazione concreta e del requisito dell’utensile.

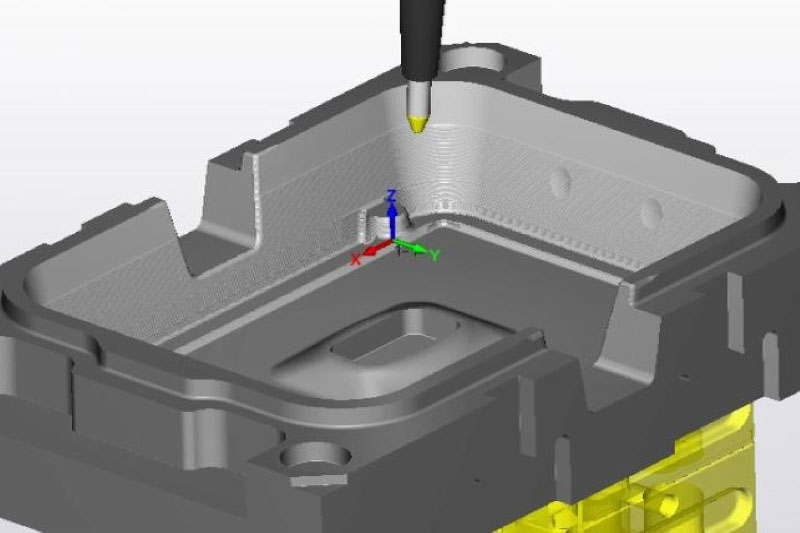

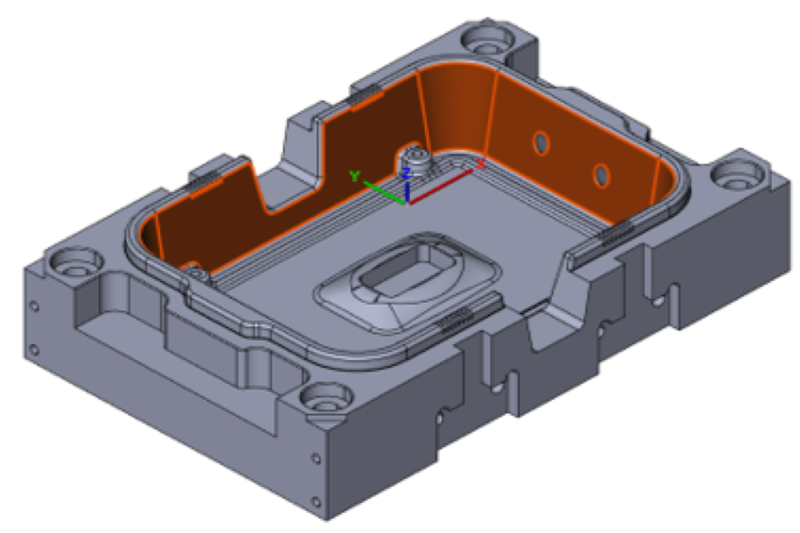

  • On a rendered example component, an operation is highlighted.
    1 / 8

    Superfici 2D

    Da un lato, questa categoria comprende i processi di lavorazione eseguiti direttamente sulla macchina, come la fresatura a spianare e la fresatura di tasche e pareti dritte. Dall’altro, include anche le operazioni per geometrie complesse che vengono programmate tramite un software CAM.

    Vai all’assortimento di prodotti per la lavorazione di superfici 2D
  • On a rendered example component, an operation is highlighted.
    2 / 8

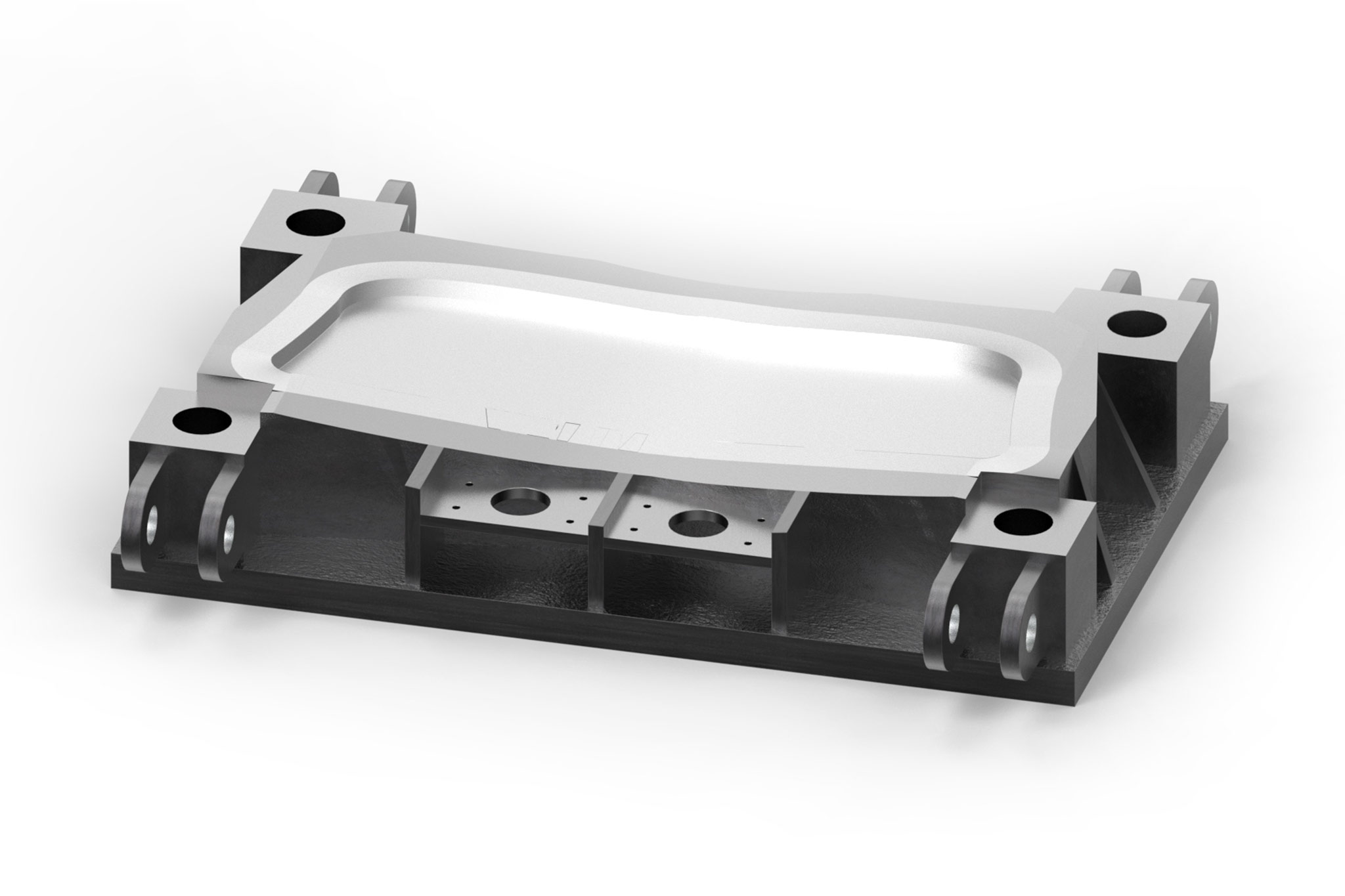

    Superfici 3D

    Nella costruzione di stampi e matrici, la produzione di stampi sempre più complessi è parte della vita quotidiana. I continui sviluppi delle macchine utensili e del software CAM portano le prestazioni e la produttività a un livello ancora più elevato. Ne consegue che anche gli utensili utilizzati devono andare di pari passo con il più recente stato dell’arte. Per ottenere risultati ottimali, all’inizio della progettazione si esegue un’analisi del processo.

    Vai all’assortimento di prodotti per la lavorazione di superfici 3D
  • On a rendered example component, an operation is highlighted.
    3 / 8

    Tasche aperte

    Le casse porta stampo presentano anche operazioni di lavorazione necessarie per la fusione o per diversi elementi integrativi. Gli utenti utilizzano in misura crescente frese trocoidali per lavorare le tasche aperte (lavorazioni periferiche). Tale metodo permette di ottimizzare i tempi di lavorazione e di estendere la durata dell’utensile.

    Vai all’assortimento di prodotti per la lavorazione di tasche aperte
  • On a rendered example component, an operation is highlighted.
    4 / 8

    Tasche chiuse

    Le tasche chiuse vengono prodotte per lo più tramite la sgrossatura nei piani Z. L’ingresso di lavorazione viene spesso individuato utilizzando un’inclinazione durante la fresatura. La scelta dell’utensile dipende dalla profondità delle pareti e dai piani inclinati da riprodurre sul componente. L’ampio portfolio MAPAL di sistemi modulari include anche la lavorazione di tasche più profonde con grandi diametri.

    Vai all’assortimento di prodotti per la lavorazione di tasche chiuse
  • On a rendered example component, an operation is highlighted.
    5 / 8

    Interpolazione elicoidale

    Uno degli obiettivi principali delle lavorazioni di fresatura è costituito dalla riduzione del tempo di lavorazione. Spesso è possibile eliminare il processo di preforatura grazie alle geometrie specifiche dell’utensile volte alla lavorazione di tasche chiuse e rotonde. Nell’interpolazione elicoidale, i tracciati di fresatura vengono impostati con ingressi elicoidali idonei alle dimensioni delle tasche.

    Vai all’assortimento prodotti di interpolazione elicoidale
  • On a rendered example component, an operation is highlighted.
    6 / 8

    Superfici piane

    Le operazioni volte a creare superfici piane sono molto frequenti e ricorrono in diversi settori nella costruzione di stampi e matrici, sia che si tratti di componenti, di strategie dovute alla rispettiva lavorazione di fresatura o ai requisiti delle superfici di chiusura degli stampi, dei tagli e delle fustelle. L’utensile corretto viene quindi selezionato in base all’applicazione e al requisito.

    Vai all’assortimento di prodotti per la lavorazione di superfici piane
  • On a rendered example component, an operation is highlighted.
    7 / 8

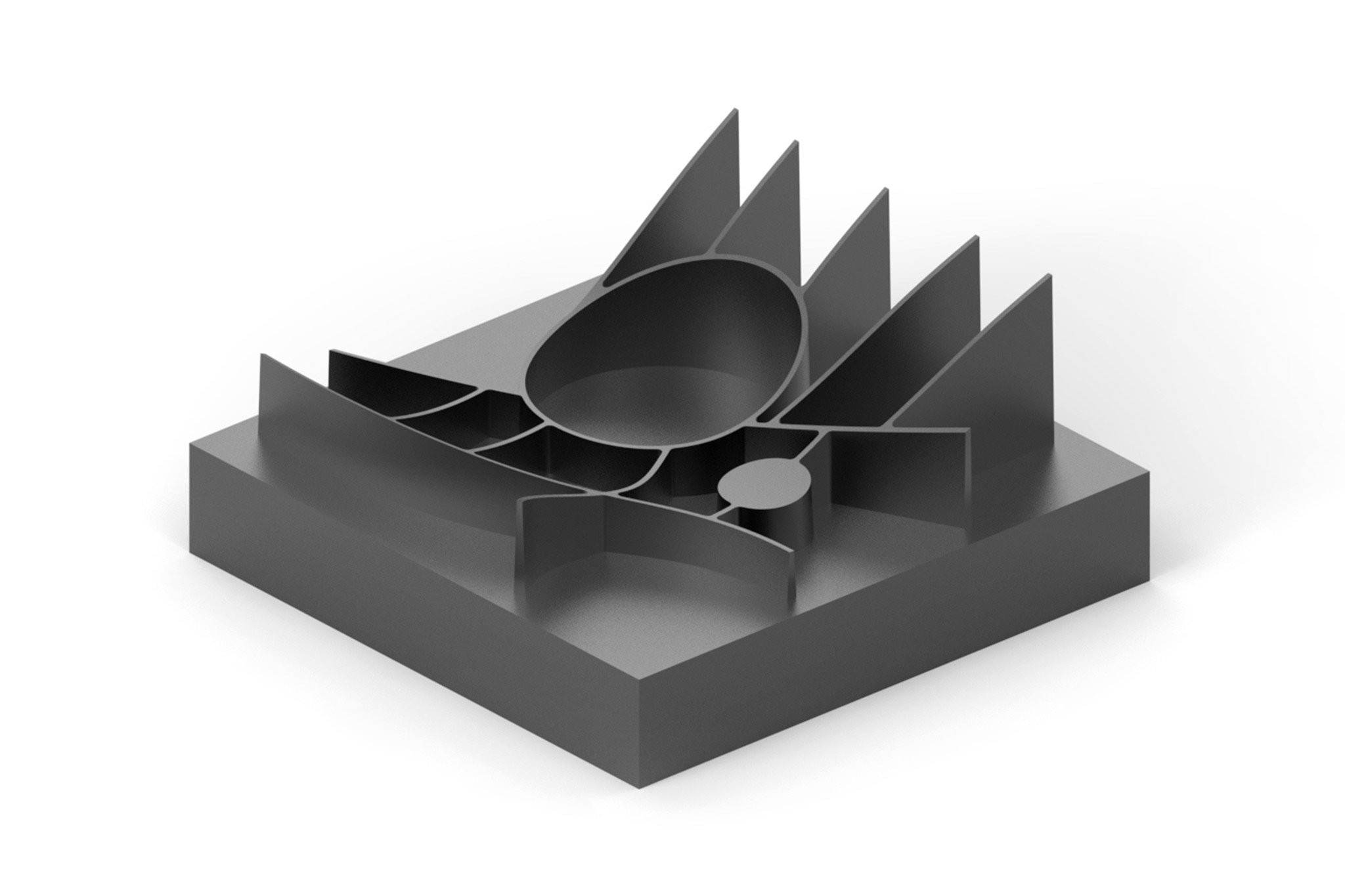

    Pareti sottili e nervature

    Plastic injection moulds and die casting moulds often have ribs and thin walls. Ribs, for example, are increasingly being milled, as this process is more cost-effective than EDM (spark eroding). As a rule, long or extra-long carbide tools with small diameters are used. Customer-specific solutions (RibCutter) to match the respective rib shape are also possible here.

    Go to the product range for machining thin walls and ribs
  • On a rendered example component, an operation is highlighted.
    8 / 8

    Fori di grandi e piccole dimensioni

    La costruzione di stampi e matrici comprende una vasta gamma di operazioni di foratura integrale: dai fori di grandi dimensioni per colonne di guida, attraverso fori profondi per sistemi di raffreddamento fino ai fori ad alta precisione per perni espulsori. MAPAL offre un portfolio completo di utensili di foratura e alesatura per le singole fasi di lavorazione.

    Vai all’assortimento di prodotti per la lavorazione di fori di grandi e piccole dimensionis

Soluzione chiavi in mano

  • 1. Pianificazione e approvvigionamento

    Anche la gestione ottimizzat a degli acquisti è importante per una chiara organizzazione dell'inventario degli utensili.

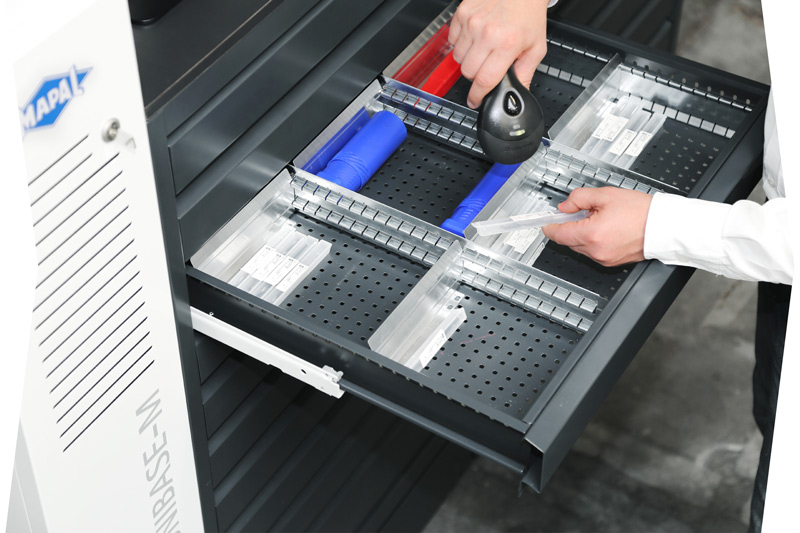

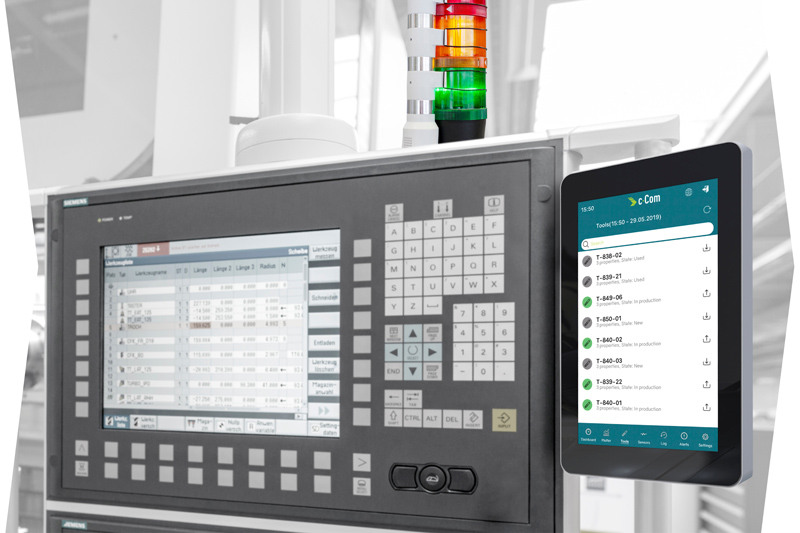

  • 2. Logistica degli utensili

    Redditività anche ai margini della lavorazione: sistemi di distribuzione intelligenti riducono significativamente il tempo non produttivo

  • 3. Ingegneria

    I nostri specialisti di lavorazioni per asportazione truciolo, forniscono supporto all'ingegneria di processo tramite, ad esempio, simulazioni CAM, consulenza generale e sviluppo di strategie di lavorazione convenienti.

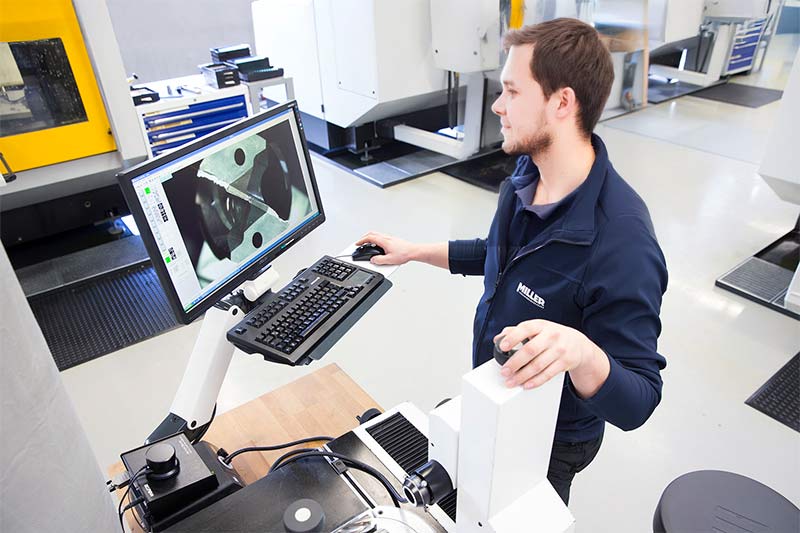

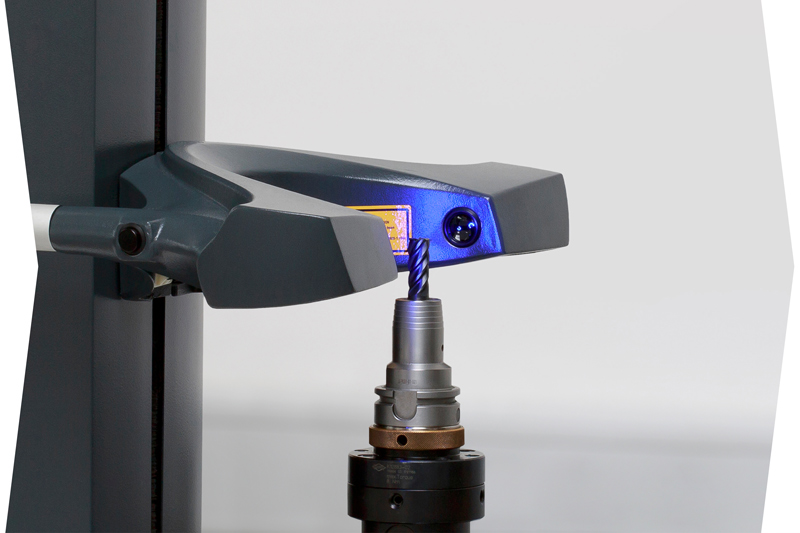

  • 4. Misurazione e regolazione

    Dispositivi di regolazione e misurazione affidabili convincono per la precisione e la facilità d'uso nell'impostazione degli utensili.

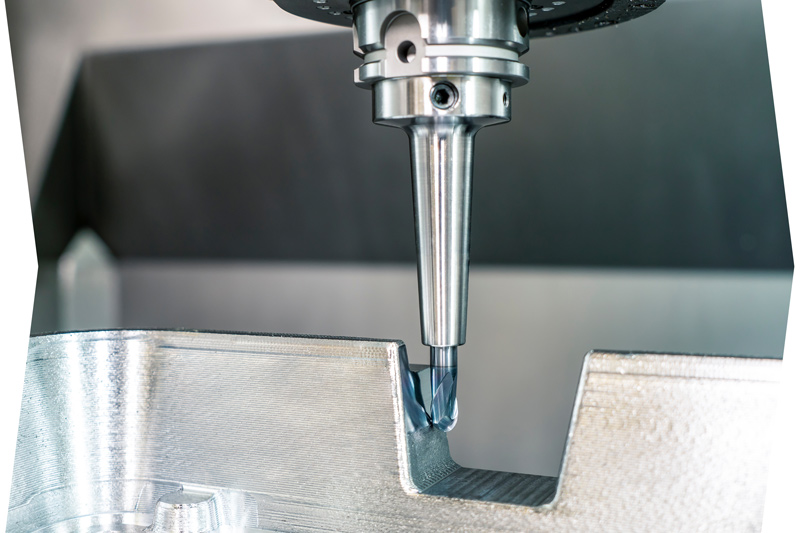

  • 5. Utensili e tecnologia di serraggio

    Dal mandrino al tagliente: MAPAL offre una gamma completa di utensili e tecnologia di serraggio per la costruzione di stampi e matrici.

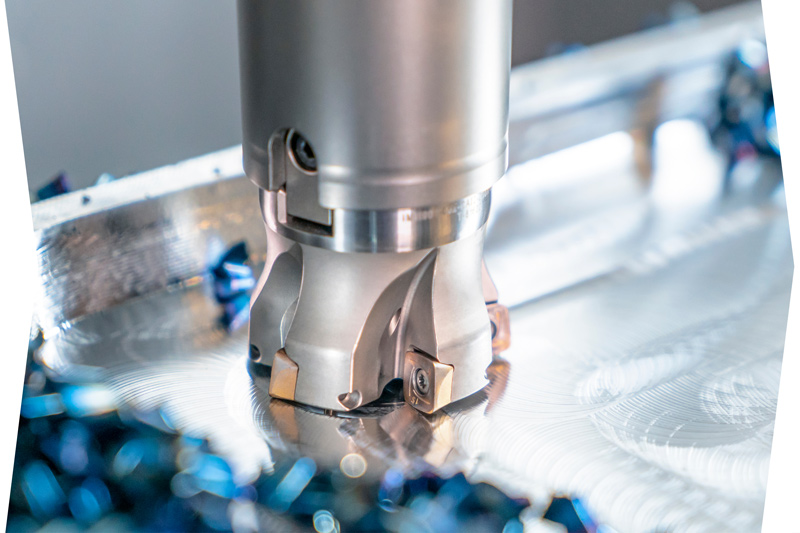

  • 6. Lavorazione

    Processi di lavorazione efficienti e strategie di lavorazione adattate al più alto livello tecnologico.

  • 7. Digitalizzazione e automazione

    Digitalizzare rapidamente e facilmente: il c-Connect Box trasmette digitalmente i dati di misurazione dal dispositivo di regolazione alla macchina utensile. Monitora inoltre, tra le altre cose, lo stato della macchina.

  • 8. Rigenerazione

    In brevissimo tempo, i clienti ricevono i loro utensili rigenerati alla qualità di produzione. Su richiesta anche con servizio di ritiro e consegna.

Engineering Workflow: dalla teoria alla pratica

La missione di MAPAL consiste nel trovare la soluzione perfetta per le esigenze del cliente. Oltre alle soluzioni speciali personalizzate e a un ampio portfolio di prodotti standard, sono disponibili anche servizi completi volti a realizzare in modo ottimale l’intero processo: dall’idea del prodotto fino al truciolo. I clienti possono fare affidamento sull’esperienza pluriennale del leader tecnologico nel settore della truciolatura.

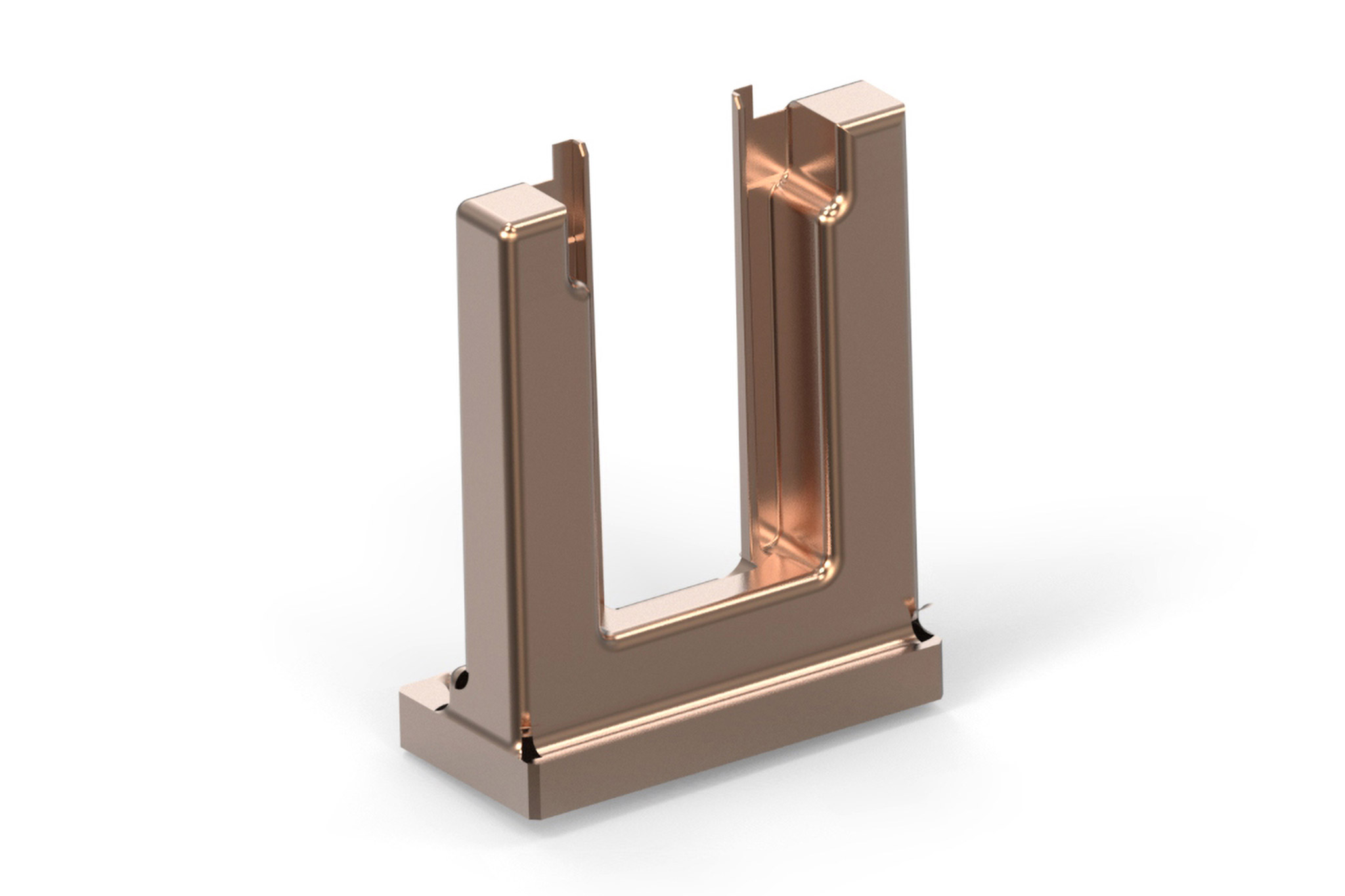

  • 3D model of a workpiece from the die and mould making.

    1. Richiesta del cliente

    I funzionari e partner di vendita MAPAL sono disponibili direttamente per richieste individuali. Durante una fase preliminare, analizzano insieme al cliente le esigenze concrete e l’ambito (lavorazione completa o parziale) e discutono i dettagli direttamente sul modello 3D del componente.

    Il team MAPAL per la costruzione di stampi e matrici sarà lieto di ricevere la vostra richiesta via e-mail e si metterà direttamente in contatto con voi nel più breve tempo possibile.

  • 3D model of a workpiece from the die and mould making.

    2. Analisi del progetto

    Sulla base dei modelli 3D e dei dati della macchina, gli interlocutori analizzano le operazioni di fabbricazione e sviluppano strategie di lavorazione efficaci.

    I seguenti punti sono parte integrante dell’analisi del progetto:
    • Suggerimenti per tutte le fasi di lavorazione
    • Elenco della gamma utensili
    • Ottimizzazione del processo

  • 3. Process design

    Regardless of whether the focus is on flexibility or productivity: The machining specialists simulate the developed process on the basis of the 3D models and thus show potential for optimisation. They check and improve the machining parameters in CAM programming and thus ensure stable and economical production.

    The process design includes:​​​​​​​
    • Runtime analysis of the component
    • Technology data definition
    • CAM programming

  • Overview of all MAPAL tool solutions for die and mould making in one workpiece.

    4. Tool solution

    The wide-ranging MAPAL standard range for the die & mould sector offers the ideal tool solution for every application. Customised solutions are available upon request.

    Advantages for the user:​​​​​​​
    • Broad standard range
    • Availability of tool data

  • The picture shows a technical advisor from MAPAL in conversation with a customer.

    5. Tool test and offer

    After discussing the machining task, MAPAL supports its customers in the selection of tools required in the process. This is the basis for a well-founded offer tailored to the respective application.

  • The picture shows documents for preparing offers on a table with three people.

    6. Cooperative partnership

    Even after mutual success, the specialists at MAPAL remain in close contact with the customer. Should optimisation potential arise over time or other tools turn out to be better, MAPAL will be happy to support you to further improve productivity and profitability.

    In order to ensure efficient production in the long term, MAPAL also offers comprehensive tool management options.
    ​​​​​​​
    Tool management options:

    • Dispensing systems
    • Regrinding service
    • Comprehensive product portfolio of adjustment and measuring devices

Further items about the die&mould area

Our retail partners

Responsibility according to postcode areas

  • 1 / 16

    Postcode 35

    FRITZ WEG GmbH & Co. KG
    Ahornweg 41
    35713 Eschenburg-Wissenbach

    Phone: +49 2774 701-0
    Fax: +49 2774 701-39
    Email: info@fritzweg.de
    Web: www.fritzweg.de

  • 2 / 16

    Postcode 44

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 3 / 16

    Postcode 51

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 4 / 16

    Postcode 56, 57

    FRITZ WEG GmbH & Co. KG
    Ahornweg 41
    35713 Eschenburg-Wissenbach

    Phone: +49 2774 701-0
    Fax: +49 2774 701-39
    Email: info@fritzweg.de
    Web: www.fritzweg.de

  • 5 / 16

    Postcode 58, 59

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 6 / 16

    Postcode 60, 61

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 7 / 16

    Postcode 63 - 69

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 8 / 16

    Postcode 70 - 73

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 9 / 16

    Postcode 74, 75

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 10 / 16

    Postcode 76 - 79

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 11 / 16

    Postcode 80 - 87

    AB1-Tools e.K.
    Goethering 45
    91732 Merkendorf

    Phone: +49 9826 333-2241
    Fax: +49 9826 333-3691
    Email: info@ab1-tools.com
    Web: www.ab1-tools.com

  • 12 / 16

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 13 / 16

    Postcode 90 - 97

    AB1-Tools e.K.
    Goethering 45
    91732 Merkendorf

    Phone: +49 9826 333-2241
    Fax: +49 9826 333-3691
    Email: info@ab1-tools.com
    Web: www.ab1-tools.com

  • 14 / 16

    Danmark

    EDECO TOOL APS
    Naverland 2
    2600 Glostrup
    Danmark

    Phone: +45 7060 2029
    Email: info@edeco.dk
    Web: www.edeco.dk

  • 15 / 16

    Italy

    TEKNOS S.r.l.
    Via A. Pigafetta, 2
    35011 Campodarsego (PD)
    Italia

    Phone: +39 049 8877061
    Email: info@teknositalia.it
    Web: www.teknositalia.it

  • 16 / 16

    Portugal

    Álamo-Ferramentas Unipessoal Lda
    Rua da ETAR, Lote 9
    Zona Industrial de Oiã
    3770-059 Oiã
    ​​​​​​​​​​​​​​
    Phone: +351 234 728-193
    Email: geral@alamo-ferramentas.com
    Web: www.alamo-ferramentas.com
