Machining small and large bores
There is a wide range of full bore operations in the die & mould sector: From large bores for guide pillars and deep bores for the cooling system to high-precision bores for ejector pins. MAPAL offers a comprehensive portfolio of drilling and reaming tools for the individual production steps.
Tool overview for the following machining steps:

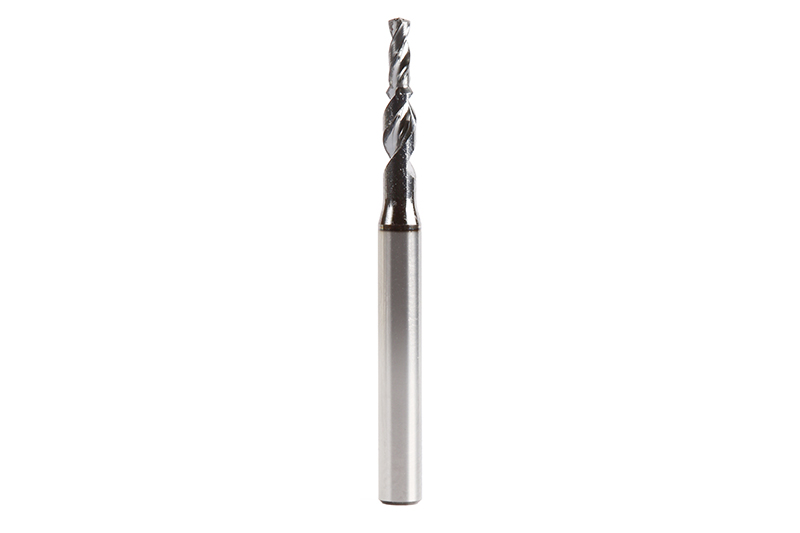

Pilotaje
El taladrado profundo de sistemas de refrigeración se emplea mucho, especialmente en el moldeo por inyección de plásticos. Para conseguir una buena guía para herramientas de taladrado extralargos se recomienda el pilotaje de perforaciones con las correspondientes herramientas más pequeñas. Para ello, MAPAL no solo suministra los productos correctos, sino que presta el servicio profesional adecuado para garantizar la circularidad y precisión que requiera.
Como el taladrado se suele llevar a cabo también en superficies inclinadas, con el pilotaje de la perforación, los usuarios evitan doblar o romper las herramientas.
Como el taladrado se suele llevar a cabo también en superficies inclinadas, con el pilotaje de la perforación, los usuarios evitan doblar o romper las herramientas.
Perçage en pleine matière
En raison de la grande variété de tailles et de caractéristiques d'alésage, le secteur de la fabrication des moules et des matrices présente une large gamme d'outils de perçage en pleine matière. Les tarauds, les perçages de guidage pour les goupilles d'éjection, les perçages de goupilles partielles ne sont que quelques exemples d'applications.
Perçage trou profond
Les perçages jusqu'à 40 et 50xD sont très fréquents dans la fabrication des moules et des matrices. Des outils spéciaux sont nécessaires pour cette application. Les forets à une lèvre sont les plus courants, ces outils étant utilisés sur des perceuses spéciales. Pour les composants de petite et moyenne taille avec des diamètres d'alésage jusqu'à 12 mm, les forets en carbure monobloc constituent une véritable alternative. Les forets pour perçages profonds sont équipés de deux chanfreins de guidage, ce qui garantit un bon guidage dans le perçage.

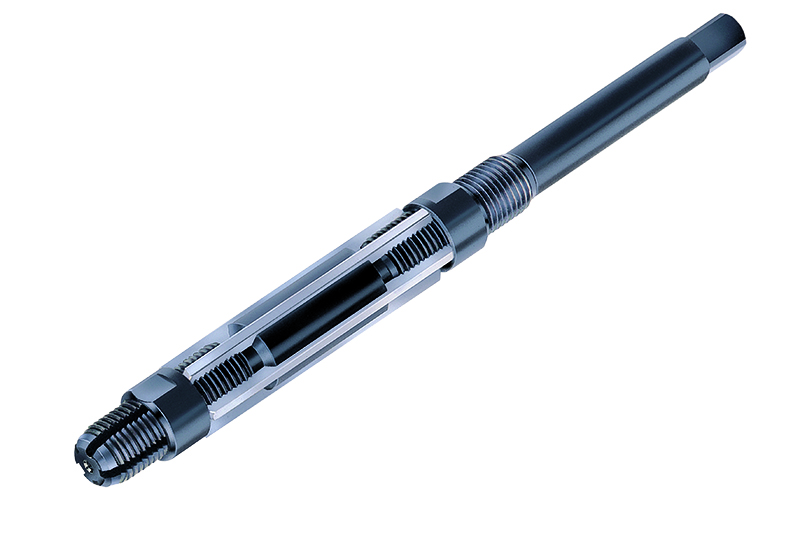

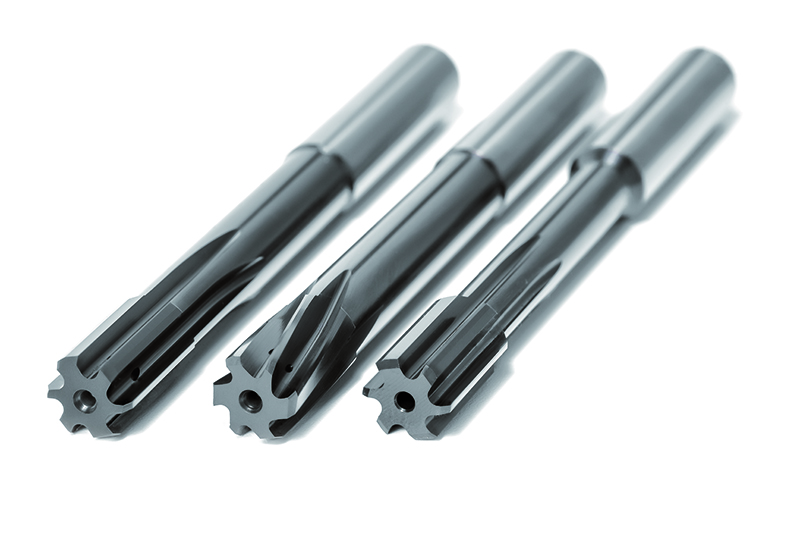

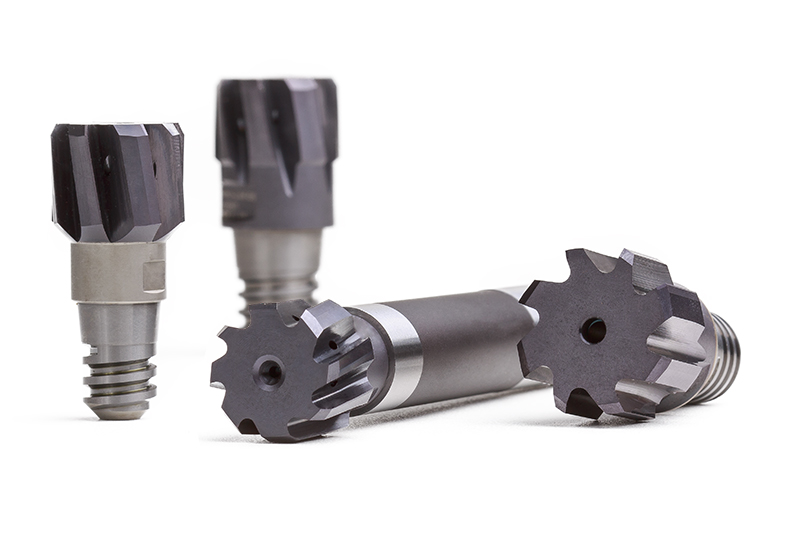

Alésage
Les perçages pour certaines goupilles et positions nécessitent un haut niveau de précision en termes de rondeur et de diamètre. Un processus d’alésage final est donc obligatoire. Le pré-usinage de ces perçages doit également répondre aux exigences des outils d'alésage afin d'obtenir les résultats souhaités.
L'expertise de MAPAL depuis des décennies offre au marché une large gamme de produits sélectionnés pour répondre à des besoins spécifiques.
Chanfreinage
Chaque perçage est généralement pré-usiné sur l'arête avec une fraise conique. Le chanfreinage est une application simple, mais certains perçages présentent des exigences spécifiques en termes de qualité de surface. Les outils les plus courants sont en carbure monobloc, mais aussi en HSS. Les fraises coniques innovantes de MAPAL offrent également des avantages pour les opérations de lamage grâce à un meilleur rendement et des qualités de surface supérieures.
