Machining solutions for electric motor housings
Series solution with hollow shank taper 100
Highly productive for large diameters
- Three stage process (pre-, semi-finish and finish machining)
- Large machining diameter > 220 mm
- The highest levels of performance and precision
- Ideal process for large quantities and short cycle times
1. Pre-machining
Efficient roughing with high cutting depth
ISO boring tool in aluminium design
- ø 250 / 258 mm
- PCD-tipped indexable inserts
- ISO cartridges
- Designed as single or multi-stage
- Weight: max. 21 kg
2. Semi-Finish-Bearbeitung
Contour-forming to approximately the final contour

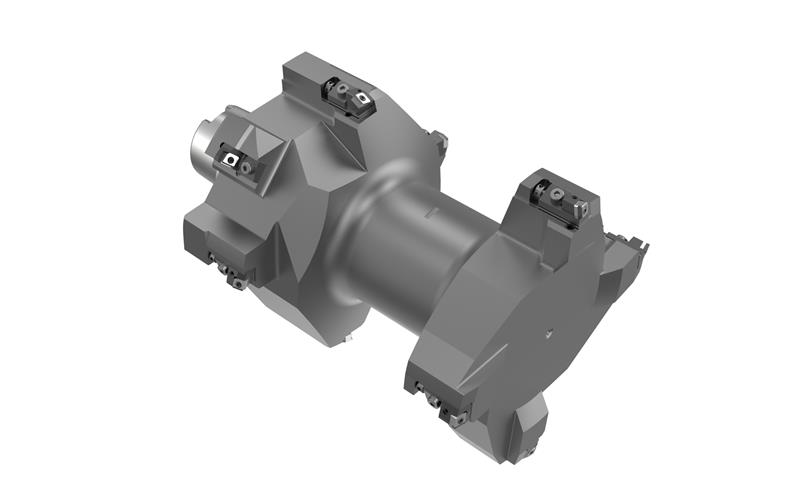

Precision boring tool
- ø 272 / 278 mm
- PCD-tipped indexable inserts
- Design as welded construction or with tool body made of aluminium
- Weight: max. 17.3 kg
3.1 Fertigbearbeitung
Innovationen für höchste Präzision

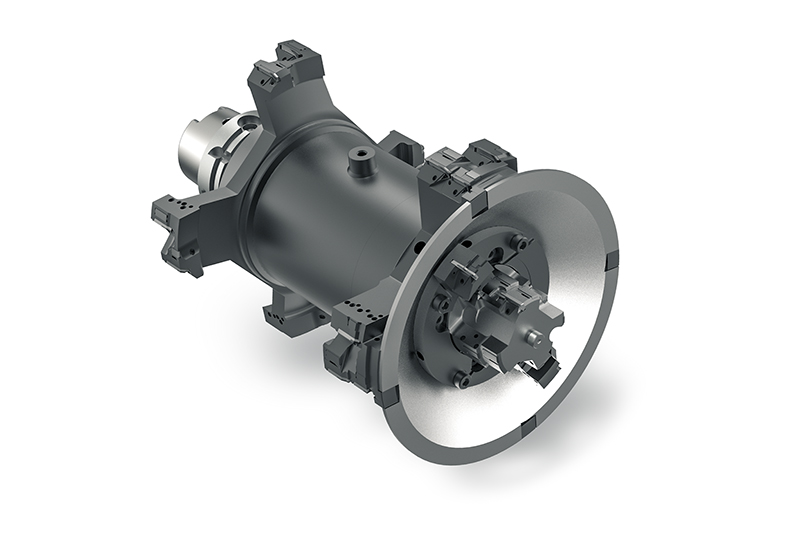

Feinbohrwerkzeug in Leichtbauweise aus Stahl mit Protektionsschild für Mischbearbeitung der Lagerbohrung
- ø 70 / 156 / 250 / 260 mm
- PKD-bestückte Schneidplatten für Alugehäuse
- A = 362 mm | z = 2+4
- Cermet Schneidplatten für die Bearbeitung von Lagerbuchsen aus Stahl
- Feinjustierbar und temperaturstabil
- Führungsleistentechnologie
- Gewicht: max. 21 kg
3.2 Fertigbearbeitung
Flexible Bearbeitung der Innenkontur
Aussteuerwerkzeug für U-Achs-Systeme
- ø 80 / 220 mm
- Geeignet zur Bearbeitung von Gehäusevarianten
- Zur Kompensation von Schneidenverschleiß
- Gewicht: max. 23 kg
