• The picture shows an overview of the reaming and fine boring programme from MAPAL.
  • A replaceable head reamer from the MAPAL HPR range in use.
  • MAPAL reliably machines the stator bores of electric motors with a highly specialized fine boring tool.

Escariado y taladrado de precisión competentes

Las herramientas para el mecanizado fino de taladros representan la competencia central de MAPAL. La historia de éxito comenzó en el año 1954 con el «escariador primitivo», y hasta el día de hoy MAPAL sigue cosechando éxitos en el mecanizado de precisión de agujeros. Décadas de experiencia, el constante perfeccionamiento y la continua optimización de sus soluciones de herramientas, permiten a MAPAL ofrecer en el presente un variado programa estándar de herramientas para el escariado y taladrado de precisión, además de soluciones especiales a medida.
  • The picture shows a multi-stepped special tool for fine boring from MAPAL directly on the component.

    Hasta un diámetro de 315 mm para cualquier material

    Aparte del diámetro y de la tolerancia exigida del agujero, el material es el criterio de selección más importante para elegir el escariador adecuado. El programa de MAPAL comprende, además de las herramientas para mecanizar acero, acero inoxidable, fundición y aluminio, también soluciones para el escariado económico y seguro de titanio, superaleaciones, plásticos y materiales compuestos.

  • An open connecting rod is used as an example to show how a MAPAL reamer processes the large eye.

    Revestimientos eficaces

    Un factor decisivo para la duración de la herramienta y para lograr unos resultados de mecanizado óptimos es el revestimiento de los filos. MAPAL ofrece una gran selección de sustratos y revestimientos adaptados al caso de mecanizado respectivo, entre otras cosas, gracias a la instalación de revestimiento propia de última generación.

  • A MAPAL reamer shortly before entering the bore of a brake calliper.

    Reacondicionamiento en calidad original

    Unos escariadores y unos filos totalmente reacondicionados, capaces de alcanzar un rendimiento de arranque de viruta de hasta un 100 % en comparación con herramientas nuevas, representan una partida importante dentro de los costes de producción. Por este motivo, MAPAL ofrece el reacondicionamiento de herramientas en forma de reafilado y nuevo revestimiento con la misma calidad que la calidad original del fabricante. Todo esto con un amplio servicio, pues a petición MAPAL se encarga, por ejemplo, de la recogida y entrega de las herramientas, y garantiza una calidad original estandarizada en el mundo entero.

  • State-of-the-art manufacturing facilities form the basis of the high manufacturing precision at MAPAL.

    Modernos equipos de fabricación

    El diseño 3D y las simulaciones más modernos son la base para la fabricación de las herramientas de MAPAL. Los datos se transfieren a través de interfaces al correspondiente centro de mecanizado, en el amplio parque de maquinaria de última generación. Los escariadores MAPAL se crean supervisados y controlados por empleados experimentados, con los máximos requisitos de calidad. La precisión y el rendimiento están garantizados.

  • A selection of special tools for reaming and fine boring from MAPAL.

    Soluciones especiales

    Unas tareas de mecanizado especiales requieren unas herramientas particulares. Por este motivo, MAPAL ofrece escariadores en ejecuciones especiales, adaptados individualmente a los requisitos de los clientes. Gracias a las geometrías de entrada y a los revestimientos especiales, así como a las herramientas escalonadas, los requisitos se cumplen óptimamente. Las soluciones combinadas con tecnologías de herramientas adicionales de MAPAL pueden aumentar aún más la productividad y reducir los tiempos no productivos.

Herramientas con guías de apoyo

A selection of reamers with indexable inserts and guide pads from MAPAL.

Máxima precisión con el principio MAPAL

La precisión y el rendimiento de las herramientas con guías de apoyo se basan en la conducción directa en el agujero por medio de unas guías de apoyo, y en la elevada calidad de las plaquitas reversibles afiladas con precisión. Precisamente en el mecanizado de precisión de agujeros, las exigencias que deben cumplir el material de corte, el revestimiento, la geometría de los filos y la calidad de afilado son muy elevadas. Con ayuda de unos sistemas de ajuste altamente precisos, los diámetros requeridos se producen desde la primera pieza con una precisión micrométrica. El sistema EasyAdjust permite reducir considerablemente el esfuerzo de ajuste, debido a que tan solo es necesario ajustar el diámetro de las herramientas.

Escariadores de alto rendimiento con mango cilíndrico

A selection of high-performance reamers with cylindrical shank from MAPAL.

Las innovadoras herramientas monobloque permiten mecanizar prácticamente cualquier material. Incluso los materiales difíciles de mecanizar por arranque de viruta pueden mecanizarse con un alto rendimiento, gracias a la combinación ideal de geometría, material de corte y revestimiento.

Los escariadores de alto rendimiento MAPAL con mango cilíndrico están disponibles en dos ejecuciones diferentes. Por una parte, como ejecución equipada con un cuerpo y unos filos separadamente colocados de metal duro, cermet, PcBN y PCD; por otra parte, como ejecución monolítica de metal duro, HSS y cermet macizo con filos elaborados a partir del material del cuerpo.

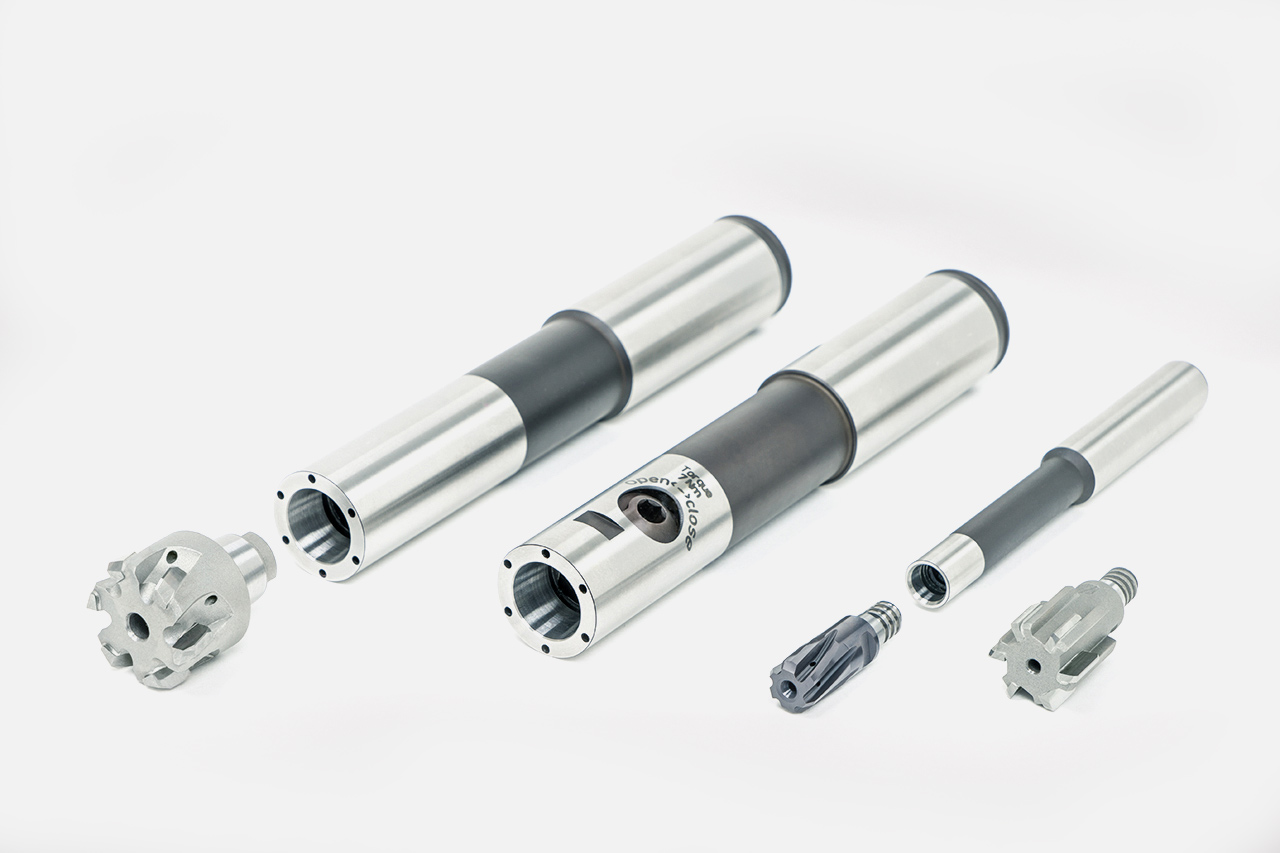

Escariadores de cabezal intercambiable

MAPAL replaceable head reamers for exact concentricity and changing accuracies and simple handling.

MAPAL ofrece unos escariadores de cabezal intercambiable con diferentes sistemas de cabezal. Los sistemas de cabezal intercambiable convencen por una gran precisión de concentricidad y de cambio, así como por una manipulación segura y sencilla, especialmente durante el montaje y desmontaje.

​​​​​​​El programa estándar comprende versiones para agujeros pasantes y agujeros ciegos, así como una gran variedad de materiales de corte.

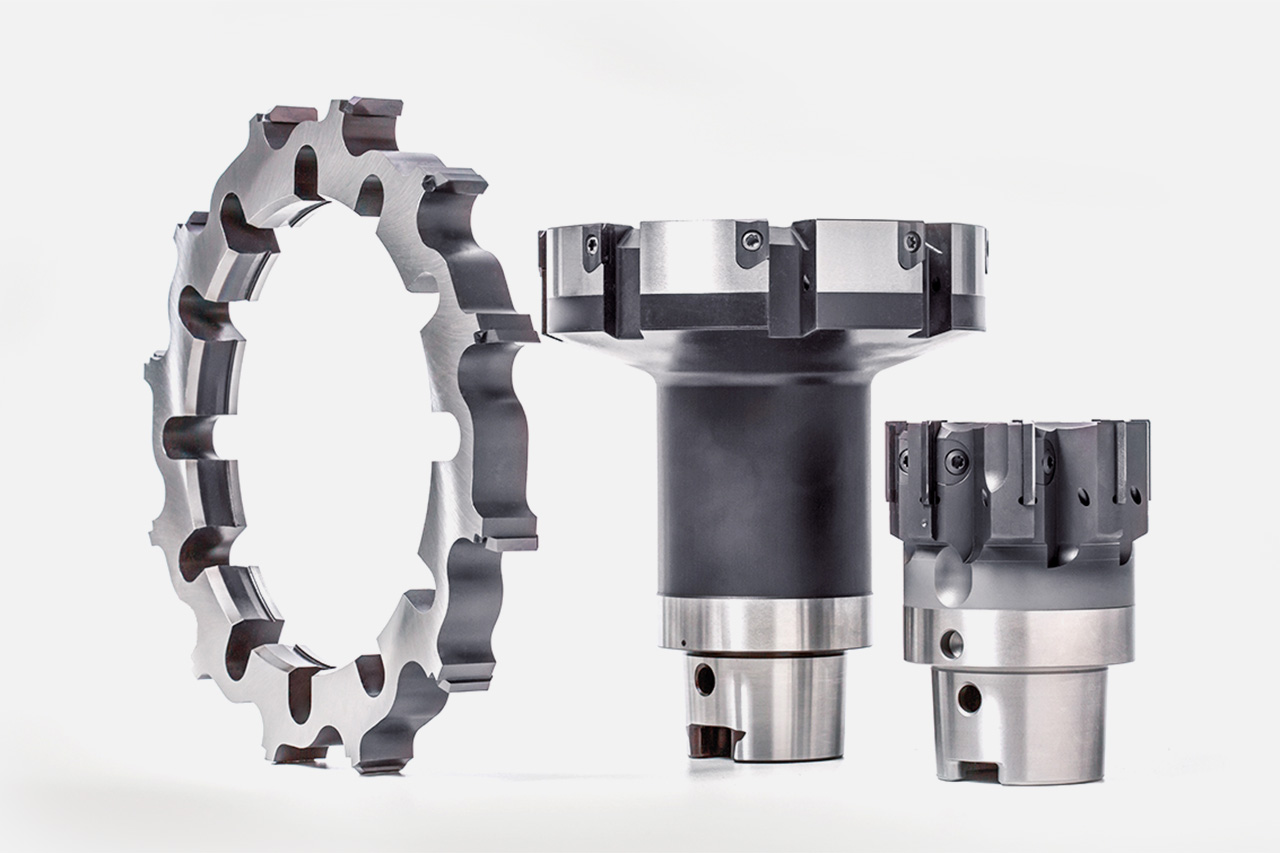

Soluciones para diámetros grandes

Solutions for reaming large diameters from MAPAL.

Se dispone de un programa de escariadores de alto rendimiento con posibilidades de configuración individuales y con mango HSK o mango de módulo, especialmente adaptado para el mecanizado a partir de un diámetro de 40 mm.

​​​​​​​Desde el sencillo anillo de corte con portaherramientas hasta herramientas de alto rendimiento con sencillo cambio de filos in situ — MAPAL ofrece la solución adecuada para cualquier aplicación, para el mecanizado altamente preciso y económico de prácticamente cualquier material.

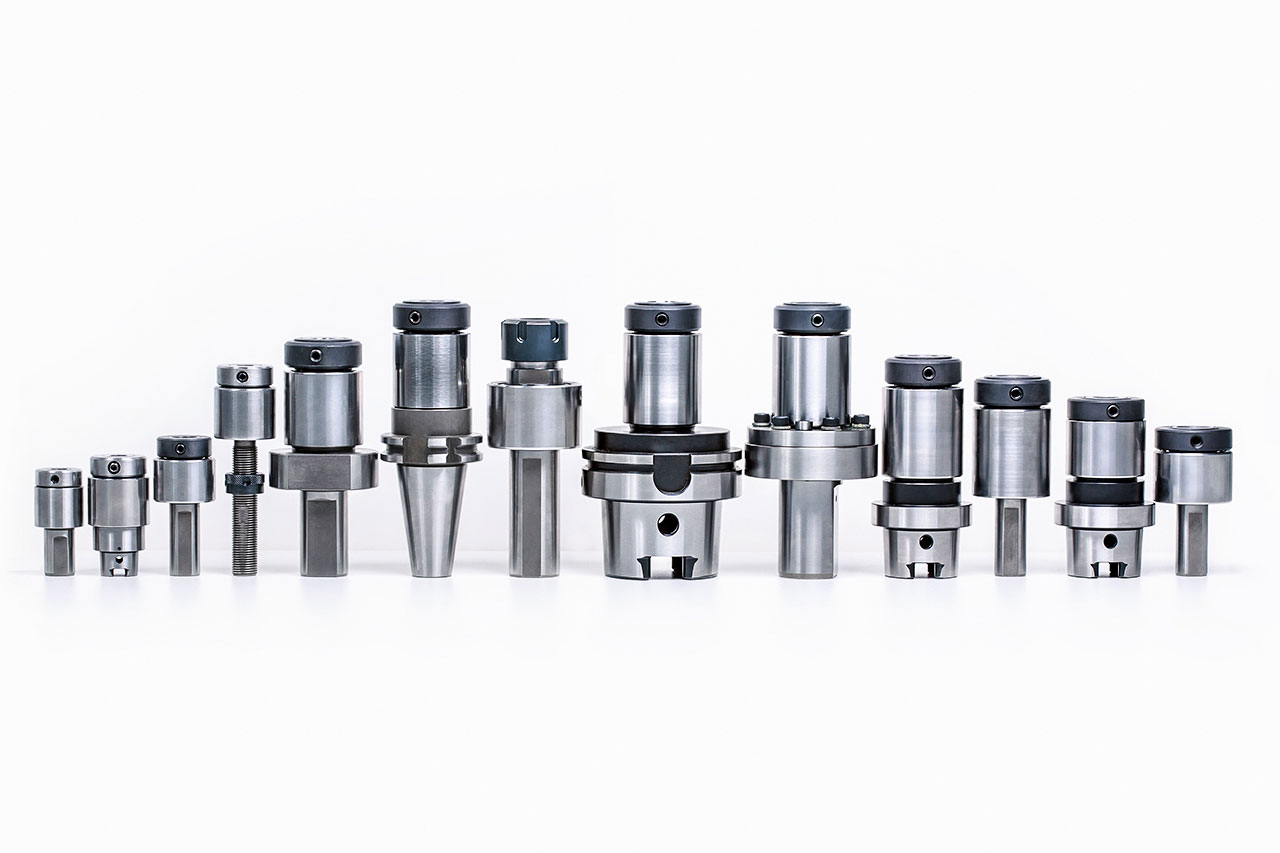

Portaherramientas flotantes

MAPAL has an extensive portfolio of floating holders for reaming operations on lathes.

Para operaciones de escariado en el torno

En el mecanizado de precisión de agujeros, la coincidencia del agujero piloto con el eje de la herramienta es el requisito para el funcionamiento correcto del escariador. Al utilizar escariadores en tornos frecuentemente es necesario compensar el error axial entre el amarre de la herramienta y el agujero que debe mecanizarse. Este error puede corregirse o bien alineando la herramienta en la máquina o bien por medio de un portaherramientas flotante. Un portaherramientas flotante está especialmente indicado cuando el desplazamiento cambia constantemente debido a la expansión térmica de la máquina o debido a diferentes posiciones durante la rotación del revólver. Los portaherramientas flotantes MAPAL garantizan unos resultados óptimos durante el mecanizado con unas elevadas velocidades y avances.

Soluciones especiales

  • Special solutions with guide pad technology from MAPAL.
  • Special solutions with the EasyAdjust system from MAPAL.
  • Special solutions in the field of multi-bladed reamers from MAPAL.
  • Special solutions with HPR technology from MAPAL.
  • Special reaming tools for machining large diameters from MAPAL.
