Senken mit extrem ungleich geteilten Kegelsenkern

In jedem Bearbeitungsprozess verbergen sich Potenziale zur Produktivitätssteigerung. Auch in vermeintlich sekundären Bearbeitungen liegt erhebliches Verbesserungspotenzial. Dies beweist die neue Generation an Kegelsenkern.
Die 90° Kegelsenker von MAPAL.
Der neu entwickelte Kegelsenker arbeitet mit deutlich reduzierten Axialkräften. Die Schneiden der Kegelsenker sind ungleich geteilt. Die Axialkraft ist bei diesem Verhältnis im Vergleich zu herkömmlichen Kegelsenkern um mehr als 50 %, die Radialkraft um 25 % reduziert. Derart optimierte Einsatzbedingungen erzeugen deutlich weniger Vibrationen am Werkzeug, wodurch höhere Genauigkeiten und bessere Oberflächenwerte möglich sind. Die Präzision der Senkung führt zu einer unmittelbar besseren Anlage von Schrauben- und Nietlochverbindungen, wodurch ein Setzen der Verbindung im montierten Zustand unter Belastung ausbleibt. Die reduzierte Belastung der Maschine erhöht zudem die Standzeit der Werkzeuge. Auch können die Werkzeuge durch ihren ruhigen, stabilen Lauf mit höheren Schnittwerten gefahren werden. Dies führt zu erheblichen Zeiteinsparungen.

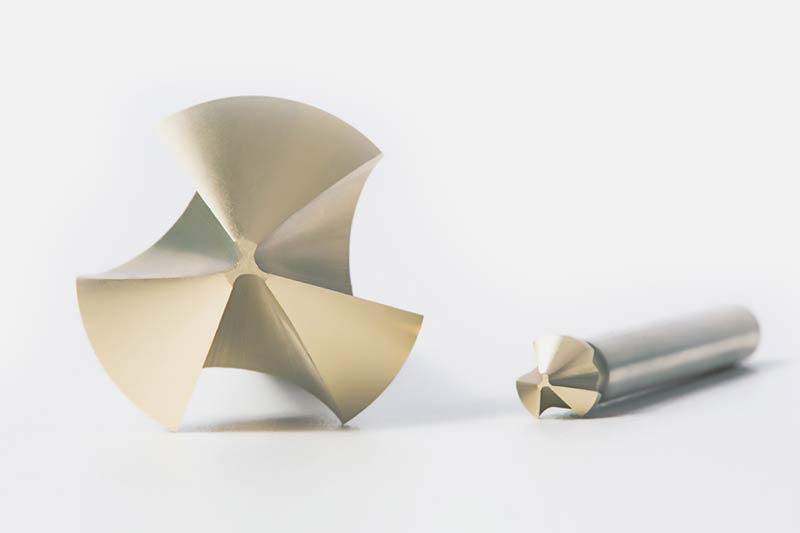

  • Zwei Kegelsenker in HSS-Ausführung

    HSS-Ausführung beschichtet

    Die drei Schneiden der Kegelsenker von MAPAL aus HSS mit Hochleistungsbeschichtung sind extrem ungleich geteilt. Dadurch sind die Axialkräfte reduziert und es werden deutlich weniger Vibrationen am Werkzeug erzeugt. So werden höhere Genauigkeiten und bessere Oberflächenwerte erreicht. Die Präzision der Senkung führt zu einer unmittelbar besseren Anlage von Schrauben- und Nietlochverbindungen.

  • Countersinking tools in coated solid carbide design from MAPAL

    Solid carbide design, coated

    In addition to the high-performance coated HSS designs of countersinks, MAPAL also offers selected diameters as a coated solid carbide version. Along with the advantages of the unequal spacing, the solid carbide design offers additional advantages during the machining of demanding workpiece materials such as titanium, high-alloy cast iron, Inconel or CFRP. Longer tool lives and higher cutting speeds are reliably achieved compared with the coated HSS design

  • Two custom drills with countersinking step from MAPAL

    Special drill designs with countersink step

    MAPAL offers the possibility of manufacturing a countersink step for almost all solid carbide drills as a special solution. In this way two machining operations, drilling and countersinking, can be realised using one tool and non-productive times reduced. The latest production technologies as well as flexible manufacturing at MAPAL make possible short delivery times for custom solutions worldwide.
