Os diferentes tipos de acionamento e saída são combinados de acordo com os requisitos e a aplicação.

Tipos de acionamento e saídas de força

O MAPAL usa cinco tipos diferentes de acionamento para acoplar as ferramentas de atuação e a máquina-ferramenta. Além do tipo de máquina (centro de usinagem ou máquina especial), o fator decisivo é se a máquina utilizada possui função de controle.

Seis tipos de saída de força são divididos nas áreas de movimento e controle, bem como compensação e decolagem.
​​​​​​​
A combinação mais adequada é selecionada em estreita coordenação entre os especialistas de produtos MAPAL e o cliente.


Types d’entraînements à la loupe

  • Un outil de décolletage de MAPAL qui utilise le mode d'entraînement arrosage par pression.

    Entraînement par la pression du liquide de refroidissement

    La pression du liquide de refroidissement régule l’actionnement du coulisseau ou le positionnement des arêtes. La vitesse d’avance est réglée manuellement au moyen d’un étrangleur. Le coulisseau ou l’arête de coupe sont rappelés au moyen d’un ensemble de ressorts intérieur.

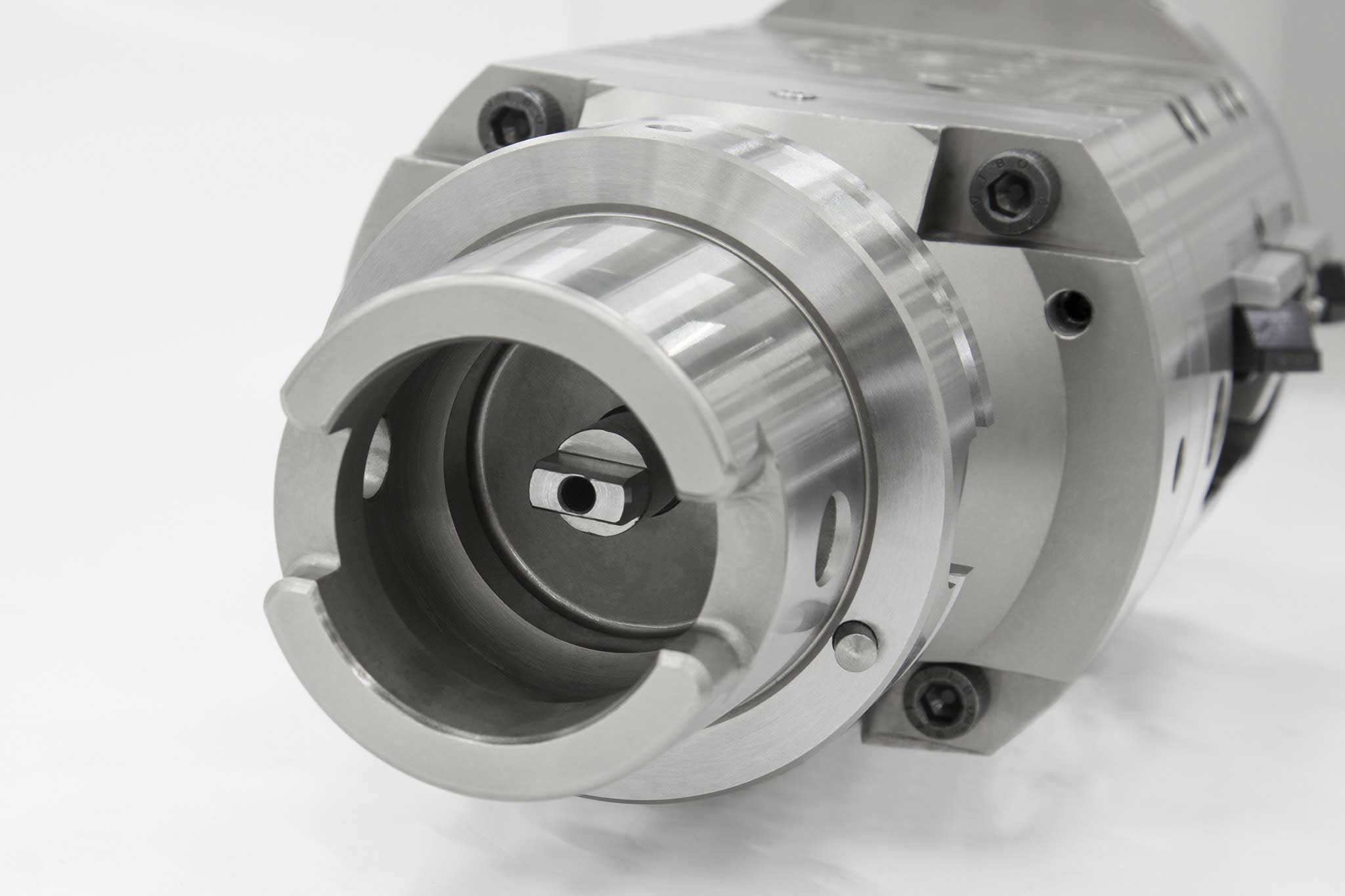

  • Un outil de chassage MAPAL qui utilise le mode d'entraînement par inertie.

    Entraînement par le principe de contact

    Avec ce principe, la cloche de contact avance vers le dispositif ou la pièce à usiner. La réception d’outil est poussée dans l’outil et le coulisseau en est actionné. La vitesse d’avance de la machine est déterminée l’axe de la machine. Le rappel du coulisseau est effectué au moyen d’un ensemble de ressorts intérieur.

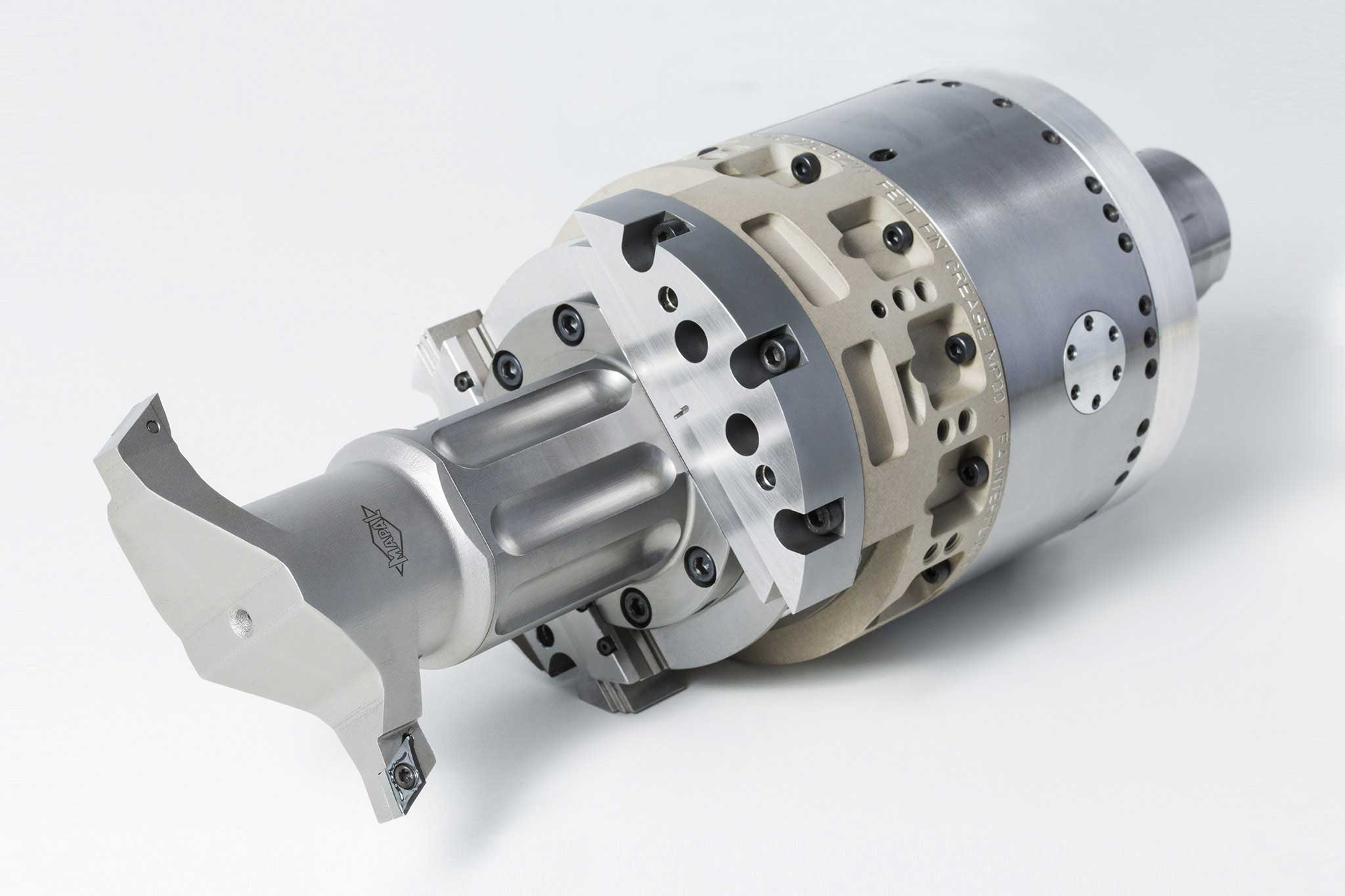

  • L'axe U TOOLTRONIC comme mode d'entraînement pour les outils de chassage MAPAL.

    Entraînement par l’axe U TOOLTRONIC®

    En tant que module d’entraînement fermé sur lui-même, la TOOLTRONIC représente un axe CN intégré dans la commande de la machine complet qui permet un large spectre d’utilisation par de l’énergie inductive et la transmission des données bidirectionnelle. L’actionnement des coulisseaux est effectué au moyen d’un servomoteur dans l’outil.

    ​​​​​​​Quel outil à actionnement par contact est utilisé avec la TOOLTRONIC. Dépend de la tâche d’usinage respective. Fondamentalement, les outils actionneurs qui étaient jusqu’à présent actionnés avec la pression du liquide de refroidissement, le principe de contact ou la barre de traction, sont entraînés de manière régulée avec la TOOLTRONIC.



  • Un outil de finition de MAPAL à utiliser sur des machines avec des systèmes d'axes U.

    Entraînement par l’axe U de la machine

    Les coulisseaux sont actionnés au moyen de l’axe U de la machine d’usinage. La vitesse d’avance est réglée par le biais de l’axe U. En règle générale, cet axe est rotatif et un axe CN totalement fonctionné.

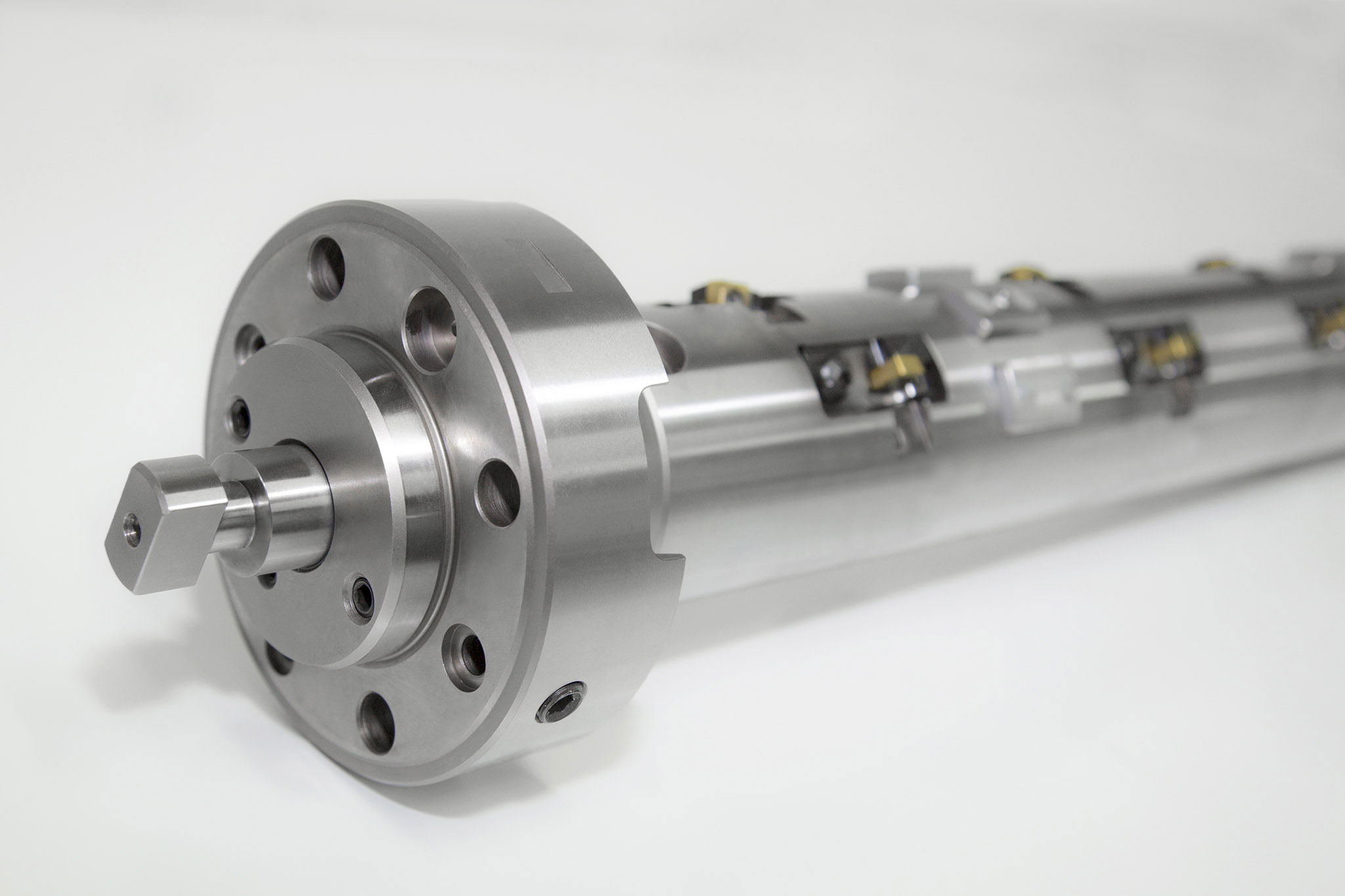

  • Un outil de chassage MAPAL entraîné par la barre de traction/poussée.

    Entraînement par barre de compression à traction

    Dans une machine spéciale, la barre de compression à traction centrale peut être utilisée pour l’actionnement des coulisseaux ou le positionnement des arêtes de coupe. La vitesse d’avance est réglée par le biais de l’axe U. Le rappel est effectué également au moyen de cet axe (pilotage CN).


Types de prises de force à la loupe

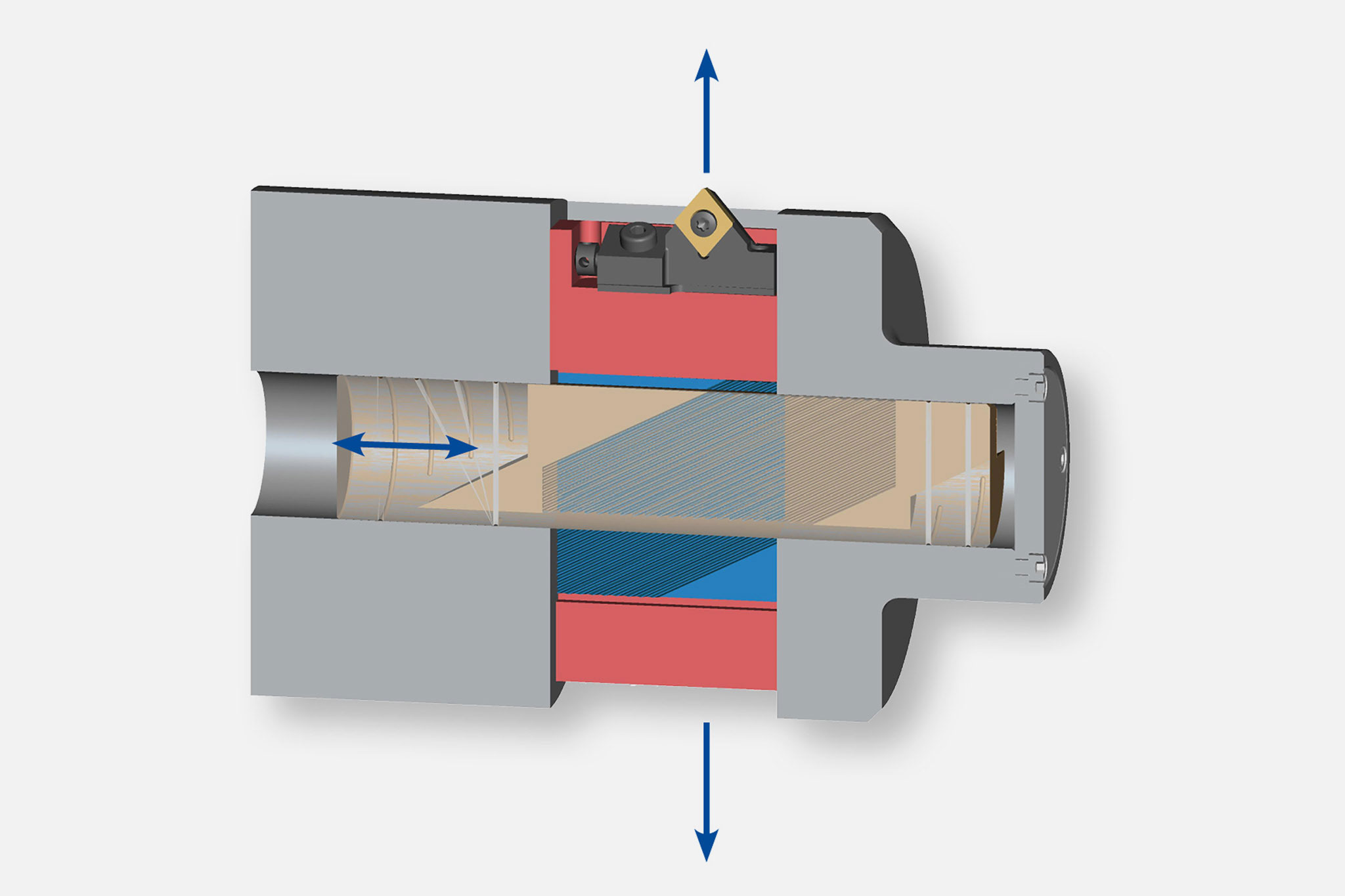

  • Représentation schématique d'un entraînement linéaire de coulisseau d'outils de chassage MAPAL.

    Coulisseau linéaire

    Le coulisseau linéaire qui est perpendiculaire à l’axe central de l’outil est actionné par une denture inclinée sur la barre de compression à traction.

    Usinages :
    • Incision
    • Tournage de contour
    • Dressage
    • ​​​​​​​Tournage de palier de butée

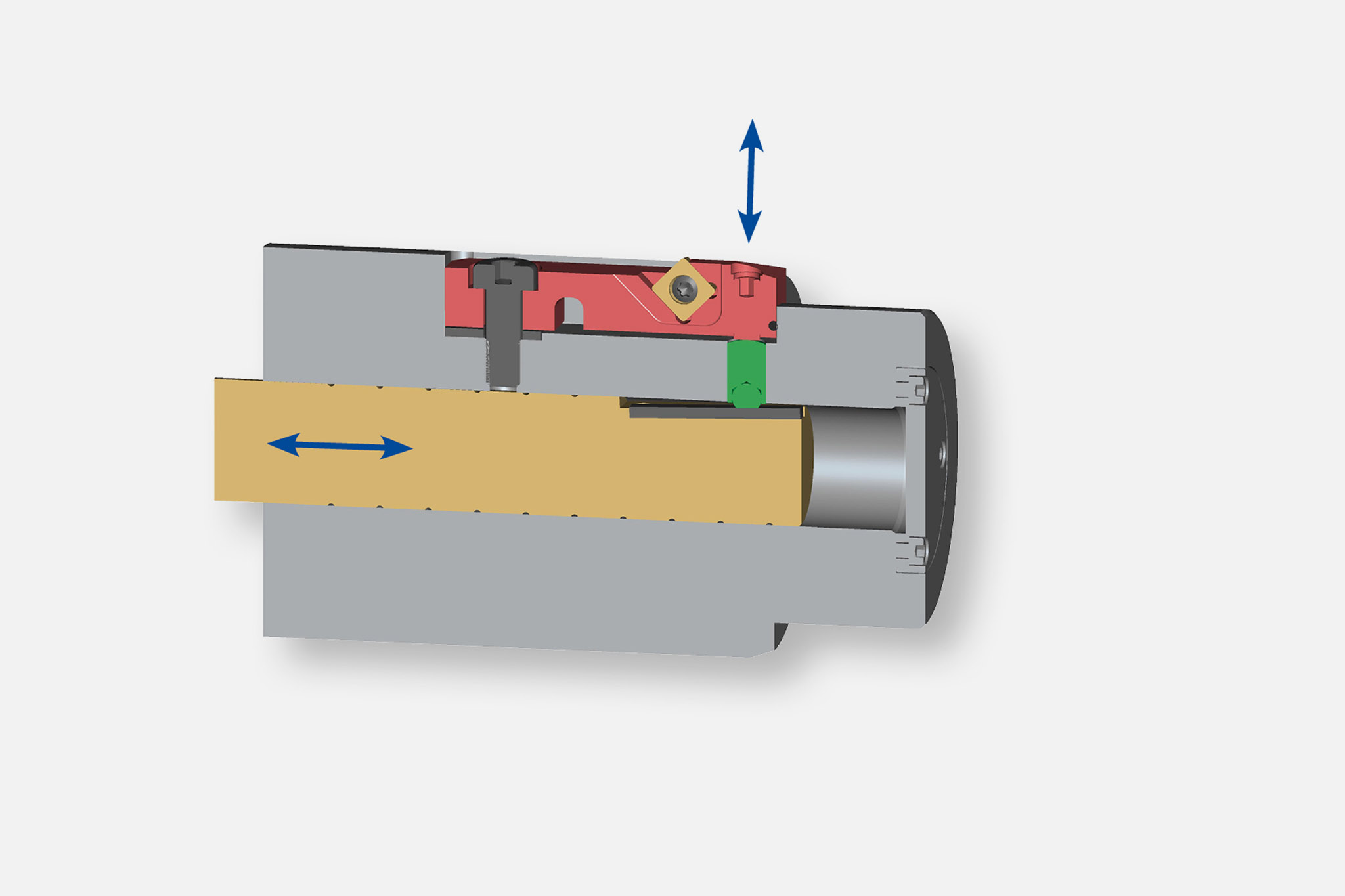

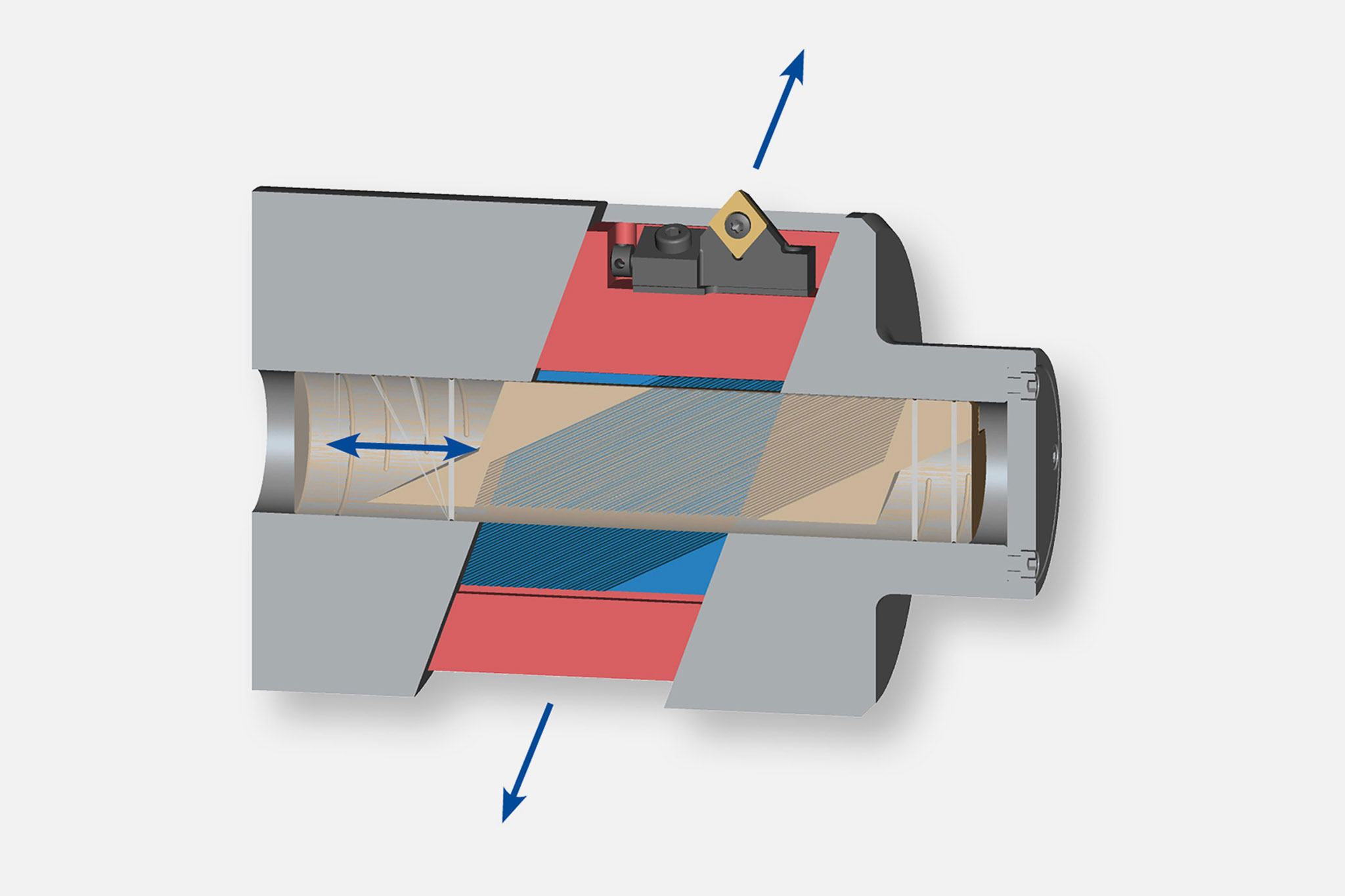

  • Représentation schématique d'un entraînement de coulisseau oblique d'outils de finition MAPAL.

    Coulisseau incliné

    Fonction comme le coulisseau linéaire, toutefois l’angle de coulisseau n’est pas à 90° par rapport à l’axe central de l’outil.

    Usinages :
    • Inciser
    • chanfreiner
    • ​​​​​​​tournage conique

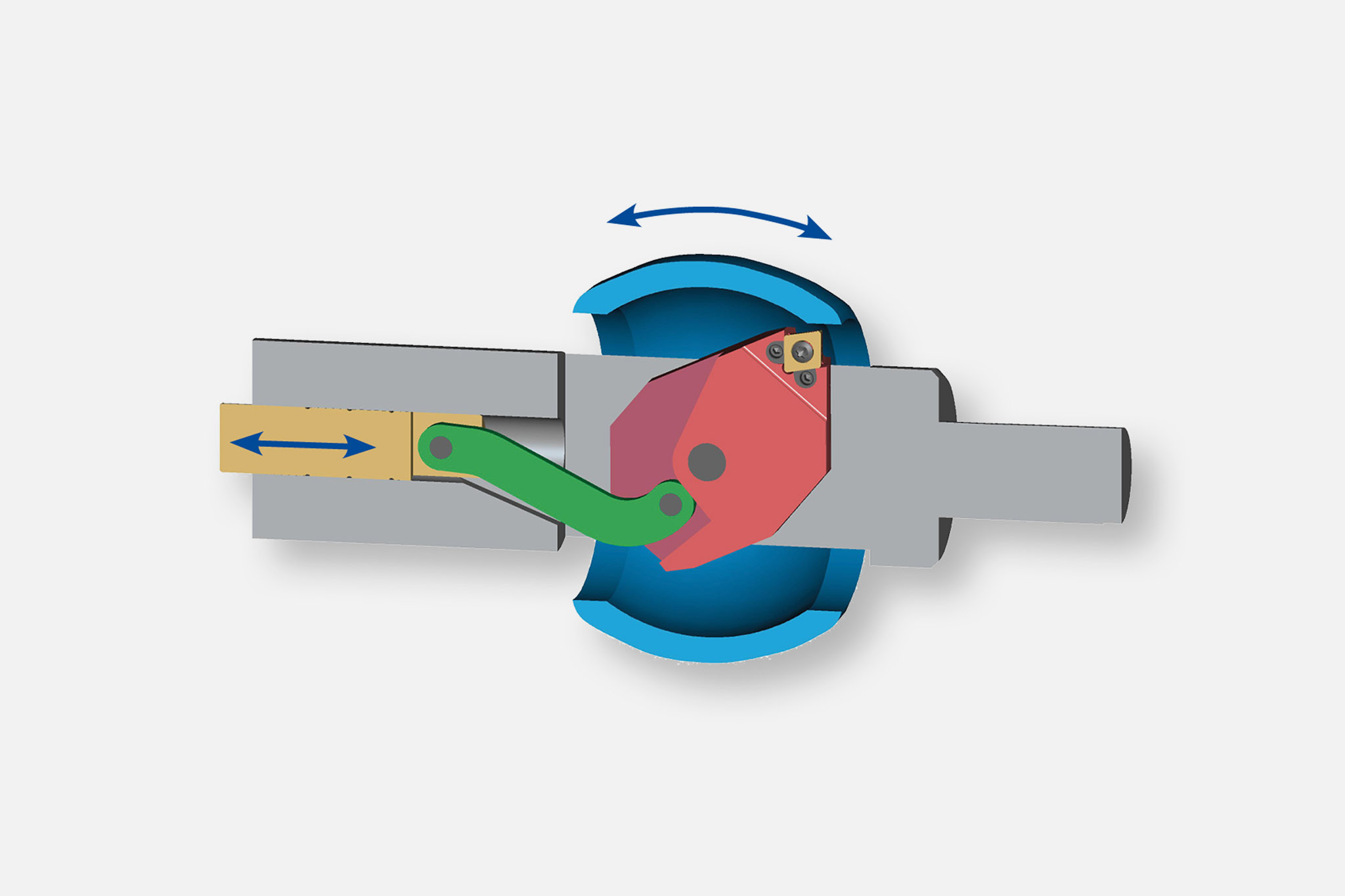

  • Représentation schématique d'un entraînement de coulisseau pivotant d'outils de finition MAPAL.

    Coulisseau pivotant

    Le coulisseau pivotant est actionné au moyen d’un mécanisme à levier interne via un axe central. Une section de sphère est fabriqué d’un point de vue de technique de tournage par la rotation propre de l’outil et la rotation superposée du coulisseau pivotant.

    Usinages :
    • ​​​​​​​Tourner la calotte sphérique

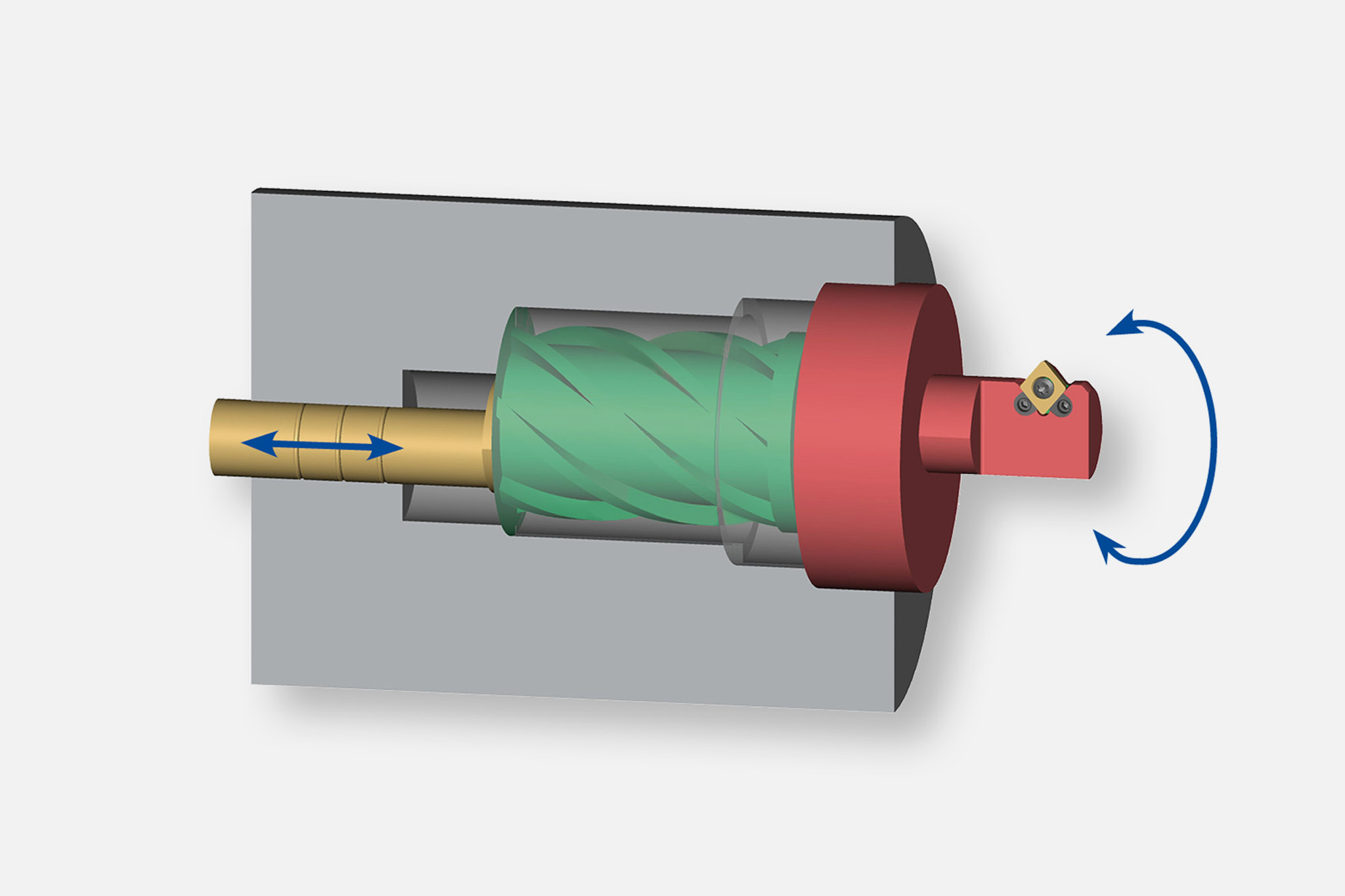

  • Représentation schématique d'un entraînement de vanne rotative d'outils de chassage MAPAL.

    Coulisseau rotatif

    L’actionnement du coulisseau rotatif est effectué au moyen d’une combinaison d’arbre de torsion et de douille de torsion. Le mouvement axial de l’arbre de torsion est ce faisant converti en une rotation / un mouvement rotatif au moyen de la douille de torsion. La course radiale est effectuée au moyen de la suspension excentrique.

    Usinages :
    • Incision
    • Tournage de contour
    • Dressage
    • ​​​​​​​Tournage de palier de butée

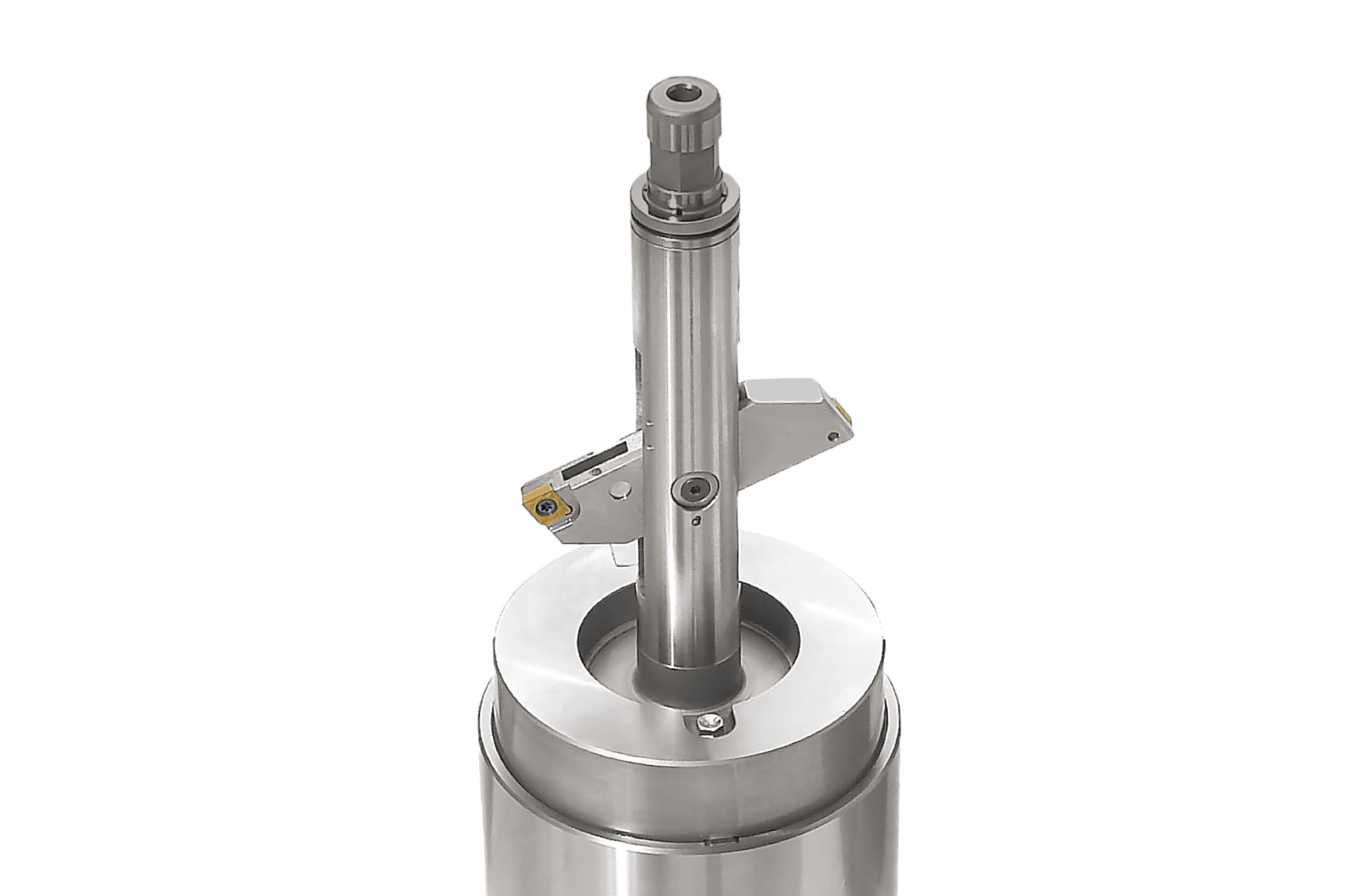

  • Les porte-outils à plier ou à bascule sont également utilisés comme type de sortie sur les outils de chassage MAPAL.

    Support de flexion et Support à bascule

    Un niveau oblique sur la barre de compression à traction est responsable de l’actionnement du porte-outil à serrage court sur le support à bascule et à flexion. En fonction de la position de la barre de compression à traction, le support est mis sur le diamètre de mouvement circulaire centrifuge correspondant.

    Usinages :
    • Compenser l’usure des arêtes de coupe
    • Tourner de petits contours
    • ​​​​​​​Inciser
