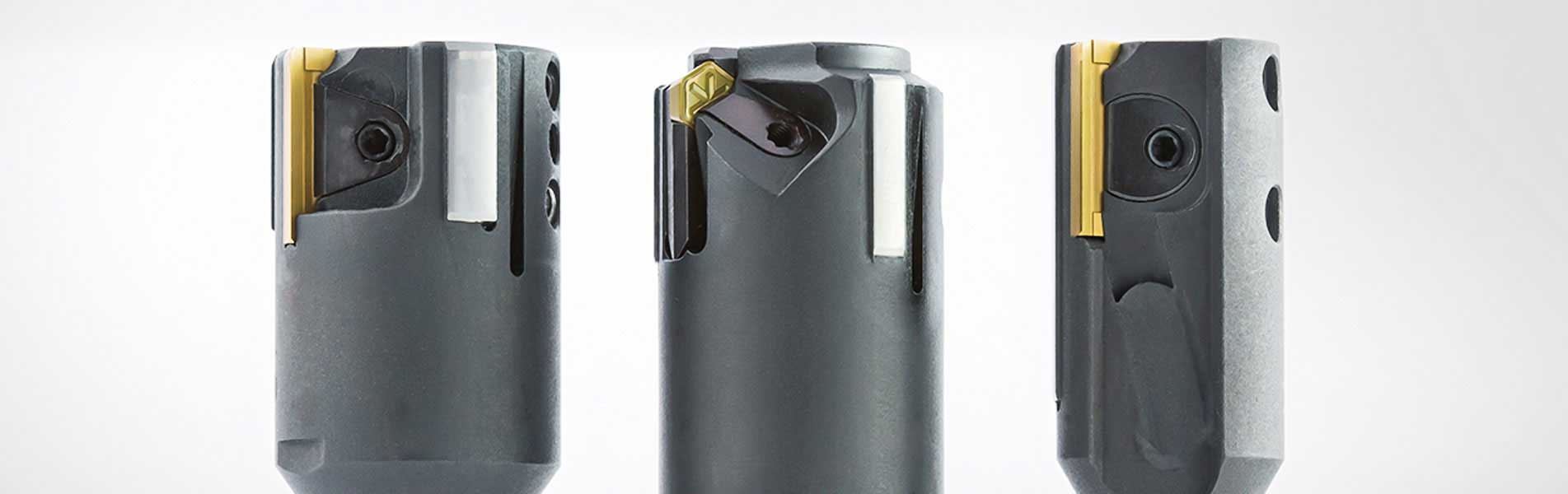

The picture shows a selection of tools with guide pads from MAPAL.

带导条的刀具

凭借 MAPAL 原理获得极高的精度

导条式刀具具有极高的精度和加工能力，完全依赖于导条在孔中的直接导向和精密磨削的可转位刀片的高质量。正是在孔的精加工中，对刀片材料、涂层、刀片几何形状和磨削质量都有极高的要求。通过高精度的调整系统，能够在第一个零件加工时就获得 μm 级精度的孔。通过EasyAdjust 系统明显减少了调整工作量，因为刀具仅需在直径上进行调整即可。

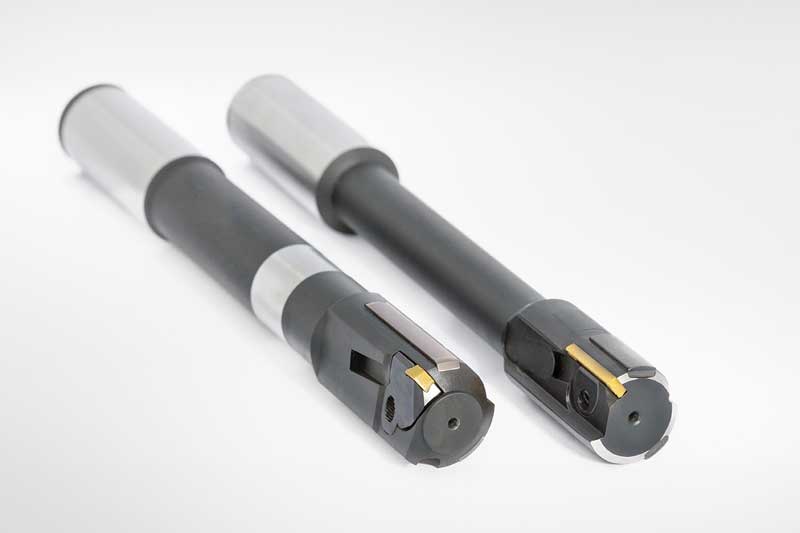

One single-bladed reamer with WP system and one with HX system from MAPAL.

单刃铰刀

MAPAL 单刃铰刀采用久经考验的 MAPAL 原理制造。材料的切削和铰刀在孔中的导向由精密磨削的可转位刀片和在几何有利位置的导条来完成。带两个切削刃的可转位刀片系统以专门的切削引导部和直径的精确可调性以及背锥为标志。HX (六角形）刀片系统通过一个六边形的可转位刀片提供有六个有效切削刃。通过相应匹配的调整和夹紧系统，在这两个系统中，保证了刀片最佳地、无间隙地安装在刀片座中。

The picture shows two-bladed reamers from MAPAL, one with an WP cutting system and one with an HX system.

双刃铰刀

与单刃导条式铰刀相比，采用双刃铰刀能够以更大的切削速度和进给参数进行切削。刀片在径向和轴向按台阶分布和调整。通过分成预加工刀片和仅有几百分之一毫米切屑厚度的终加工刀片，即使在难于加工的材料时，也能达到极好的表面质量和很高的刀具使用寿命。从这个原理出发，MAPAL 也提供有多刃可调的导条式刀具，例如，按照 4+2 原理制造的刀具，亦即，带用于更大进给的四个预加工刀片和两个终加工刀片。

The picture shows two reamers with the EasyAdjust system.

EasyAdjust-System

La drastica riduzione dei costi di regolazione per gli utensili con tecnologia a pattini di guida era l'obiettivo primario perseguito con lo sviluppo del sistema EasyAdjust. Il nucleo del sistema è un'innovativa cassetta, che ospita in modo stabile le lame ribaltabili a sei o a quattro taglienti, garantendo l'assenza di gioco. La rastremazione del tagliente secondario è già integrata nella cassetta, caratteristica che fa venir meno i relativi costi di regolazione. Grazie alla guida esatta della cassetta su uno speciale perno guida di precisione, la rastremazione resta invariata anche durante l'impostazione del diametro.

A selection of indexable inserts for guide pad tools from MAPAL.

Lame ribaltabili

Oltre alla scelta dell'utensile adatto e a alla relativa struttura, un altro fattore determinante per la qualità e la convenienza della lavorazione di truciolatura è il giusto materiale da taglio. Metallo duro, cermet, rivestimenti, PKD e PcBN - MAPAL mette a disposizione tutta la gamma di moderni materiali da taglio, per ogni materiale e per ogni compito di truciolatura. Le modernissime tecnologie adottate nella produzione delle lame ribaltabili consentono oggi di realizzare qualsiasi tipo di formatrucioli e rompitrucioli – anche in caso di materiali da taglio estremamente duri come il PcBN e il PKD.

External and taper reamers complement the MAPAL program of tools with guide pads.

Alesatori esterni e alesatori conici

Con gli utensili per alesatura esterna è possibile lavorare in modo razionale e con precisione micrometrica diametri esterni e alberi. Il principio dell'alesatura esterna MAPAL consiste nell'assorbire e sostenere le forze di taglio in modo ottimale attraverso gli appositi pattini di guida, in modo che sul pezzo in lavorazione non vadano ad incidere forze di spinta e momenti flettenti.

Le giunzioni coniche nella costruzione delle macchine pongono elevatissimi requisiti in termini di qualità della superficie, precisione di inclinazione e variazioni di circolarità, al fine di garantire sempre la decisiva parte portante della giunzione. Anche negli alesatori conici è stato posto in essere il principio MAPAL, che consente di lavorare anche massime tolleranze con processi sempre sicuri.

Una selezione di utensili speciali per l'alesatura e la foratura fine di MAPAL.

Soluzioni speciali

Il campo di impiego degli utensili con pattini di guida è per lo più la produzione in grandi serie. Oltre al suo assortimento standard, MAPAL propone utensili speciali adattati in modo mirato alla specifica applicazione del cliente. Grazie a geometrie, materiali da taglio e rivestimenti speciali, l'utensile può essere realizzato appositamente per ottenere dei risultati lavorazione ottimali e un'elevata redditività. Inoltre, anche le soluzioni combinate con altre concezioni di utensile consentono di eseguire complessi compiti di lavorazione con un solo utensile in modo particolarmente conveniente.
