Produzione di grandi serie con utensili fissi e registrabili

Corpo valvola EN-GJS-400-15 – Foro cursore e foro di compensazione della pressione

Situazione di partenza del cliente

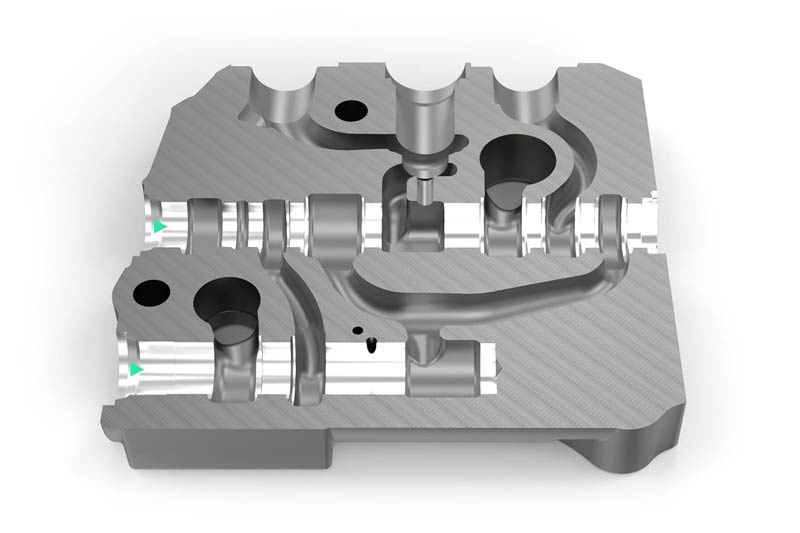

Valve-block

  • Serie di produzione grande
  • Registrazione utensile desiderato
  • Elevati costi orari della macchina
  • Costi elevati per la successiva levigatura del foro

Particolarità della soluzione

  • Utensili singoli perfettamente calibrati tra loro garantiscono condizioni ottimali per un processo di levigatura ridotto
  • Il processo di levigatura può essere eliminato per alcuni requisiti relativi ai componenti

Foro cursore

MAPAL Boring

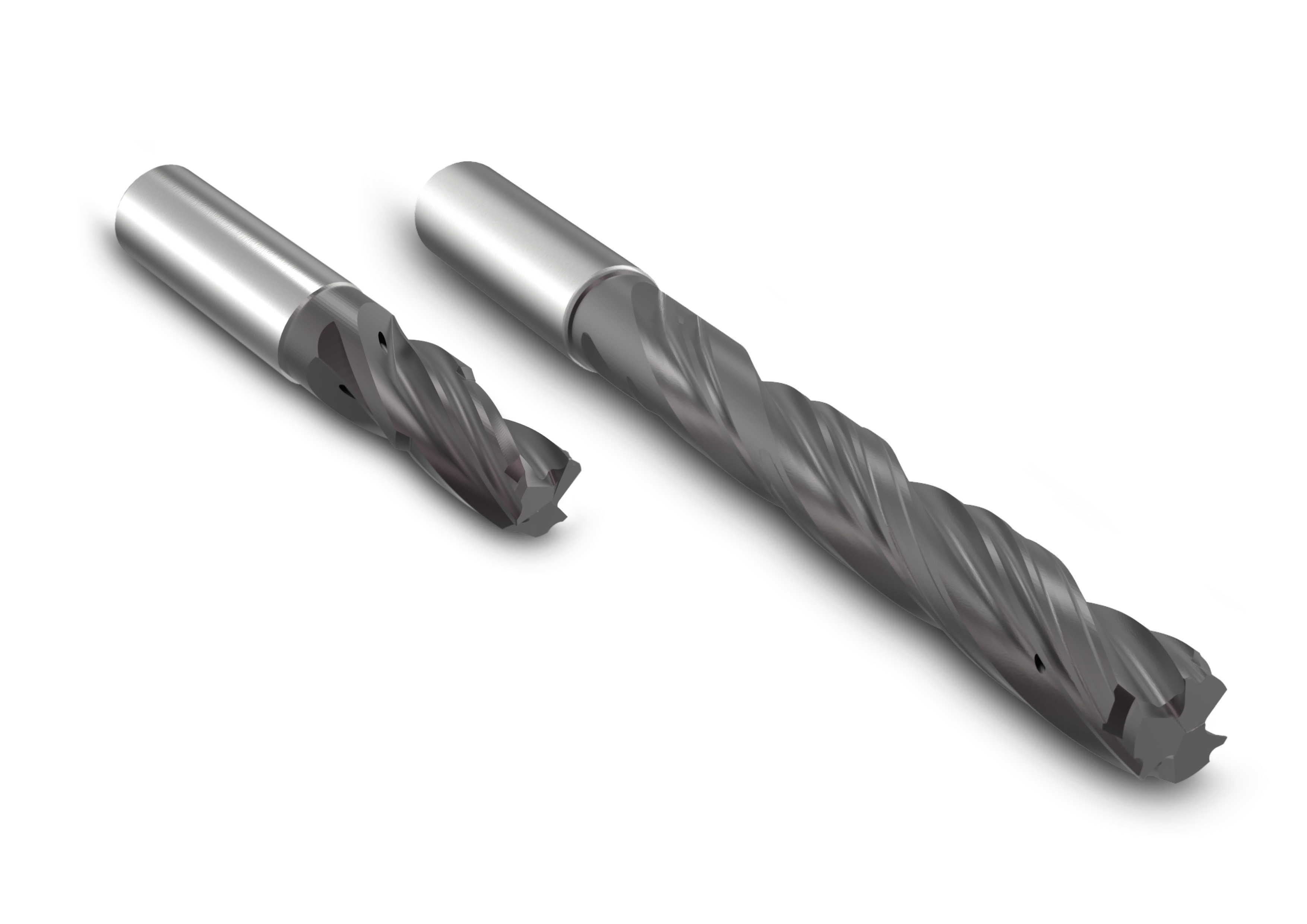

1. Barenatura

  • Ottimi risultati di lavorazione preliminare grazie a un processo calibrato di foratura pilota e di barenatura
  • Ottimo flusso di trucioli e ampie possibilità di riaffilatura grazie alla tecnologia multi-fase e a una perfetta adduzione del refrigerante
  • Prevenzione della formazione di anelli grazie alla speciale geometria di barenatura → Eliminazione dei costi per la rimozione degli anelli

Control edge machining

2. Lavorazione delle gole

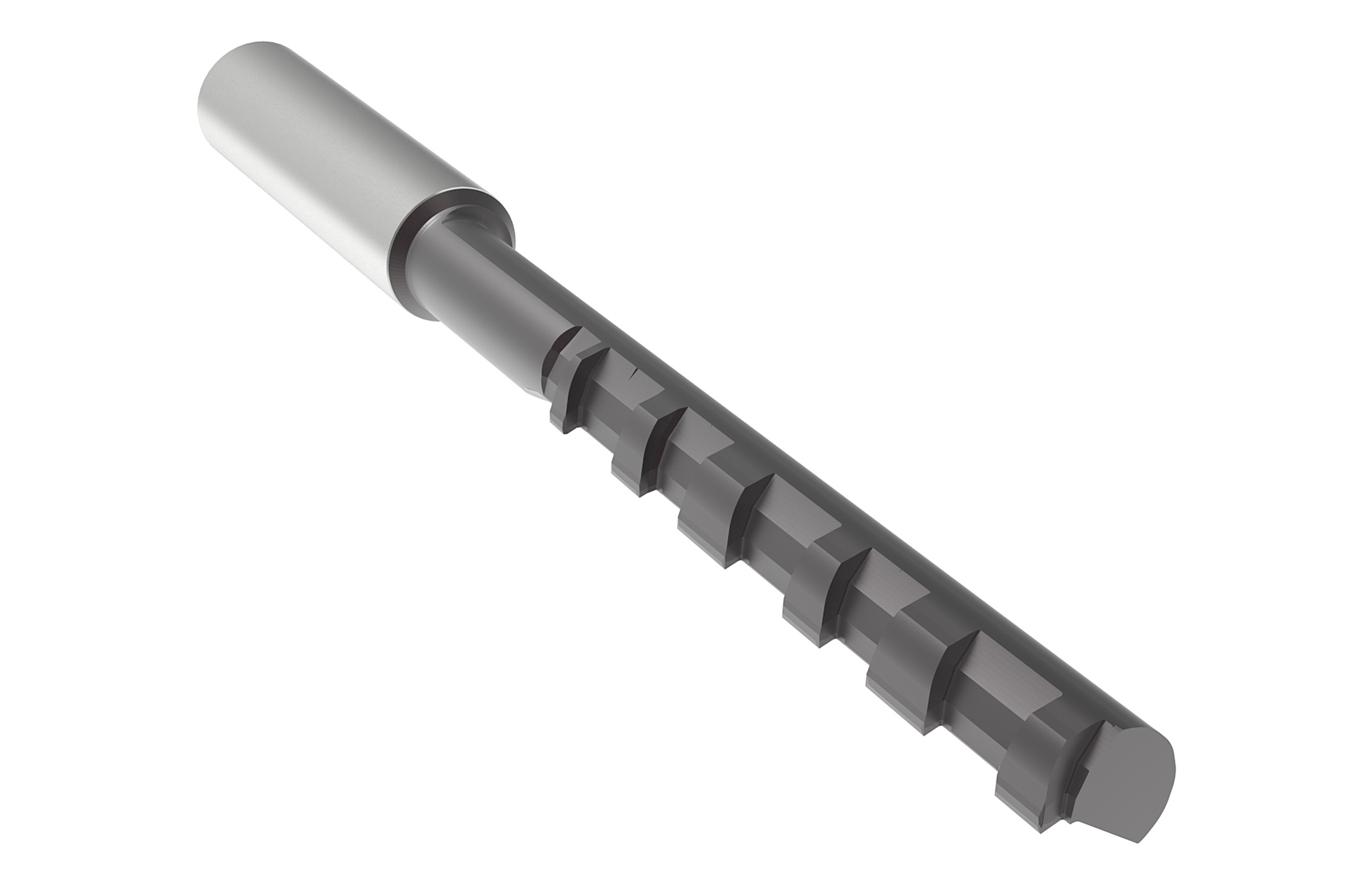

  • Utensile di profilatura in metallo duro integrale
  • Massima precisione e qualità della superficie degli spigoli all’interno del foro cursore
  • Spigoli all’interno del foro cursore definiti senza interruzioni

Fine boring

3. Barenatura di precisione

  • Barenatore con sistema EasyAdjust e pattini di guida
  • Finitura affidabile con semplice utilizzo
  • Cilindricità migliori grazie al tracciamento eccellente

Foro di compensazione della pressione

Boring

1. Barenatura

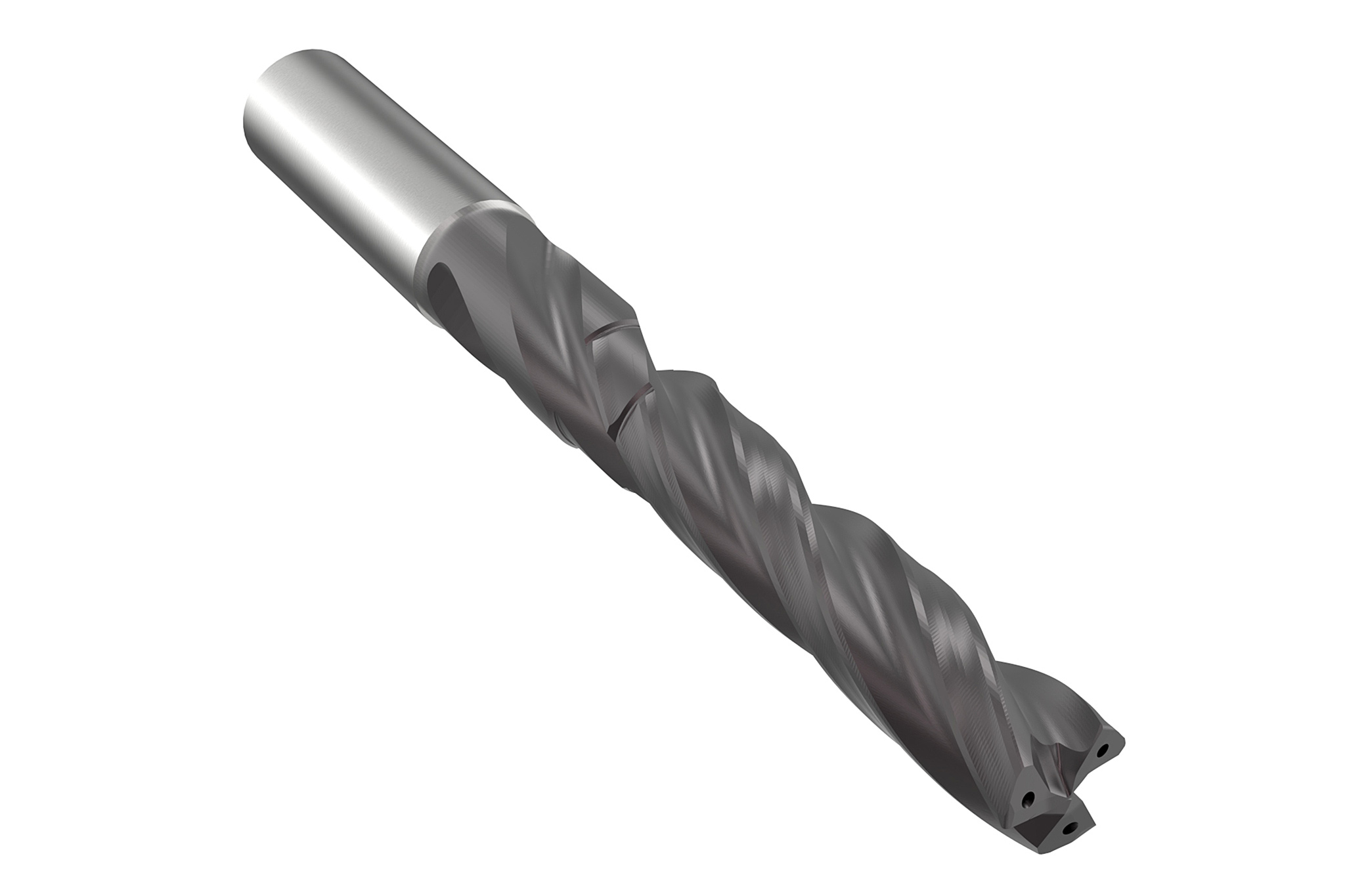

  • Bareno in metallo duro integrale dotata di sei margini di guida e una speciale geometria di taglio
  • Foro dritto, flusso di trucioli ideale e guida su tutta la lunghezza del foro
  • Riduzione dei tempi non produttivi grazie a due lavorazioni con un unico utensile

Fine boring

2. Lavorazione dei profili

  • Bareno a due taglienti di profilatura
  • Lavorazione affidabile del profilo
  • Facile utilizzo con bassi costi del materiale da taglio

Fine boring

3. Barenatura di precisione

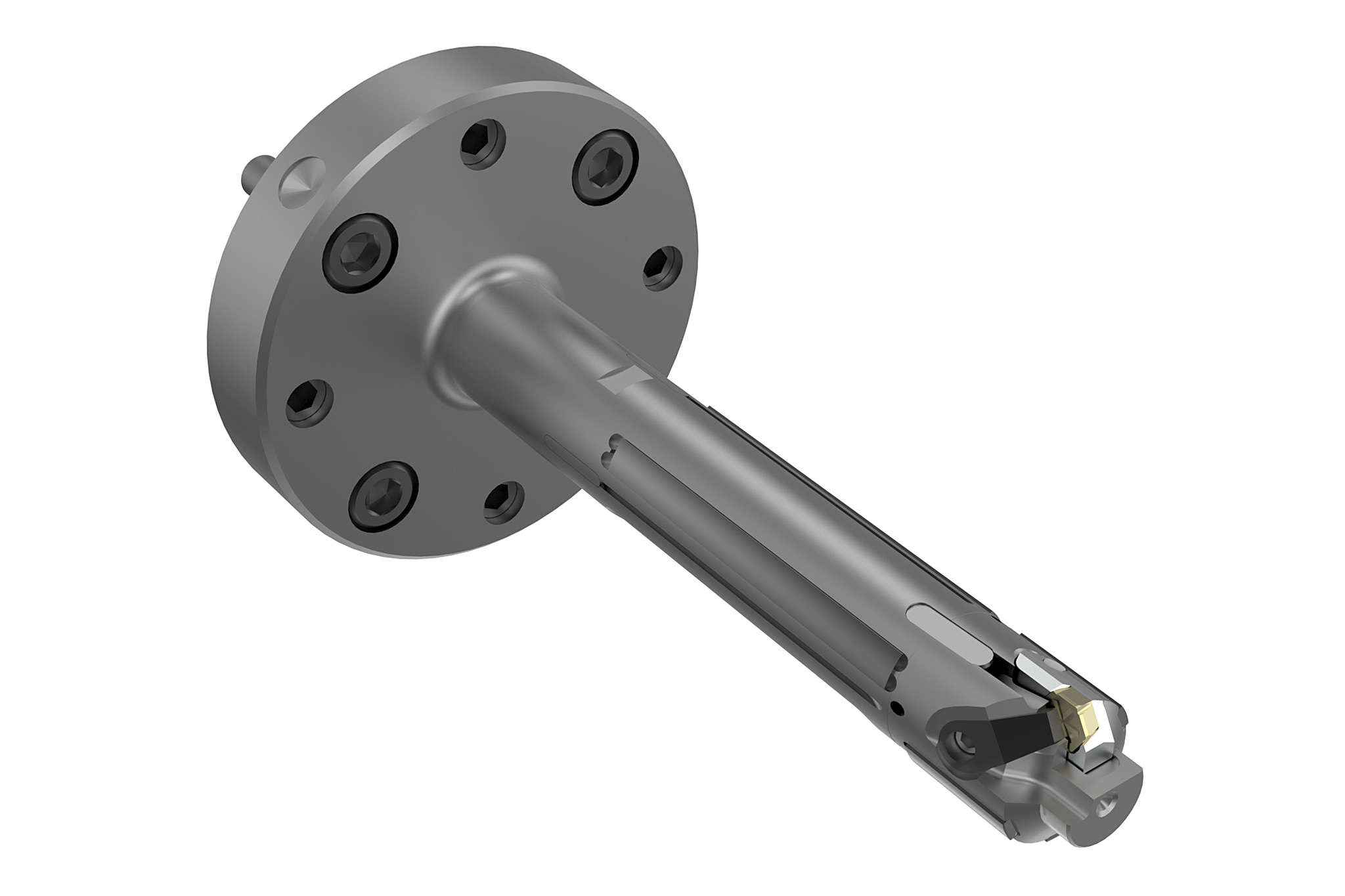

  • Barenatore con sistema EasyAdjust e pattini di guida
  • Finitura affidabile con semplice utilizzo senza successiva levigatura
  • Cilindricità migliori grazie al tracciamento eccellente

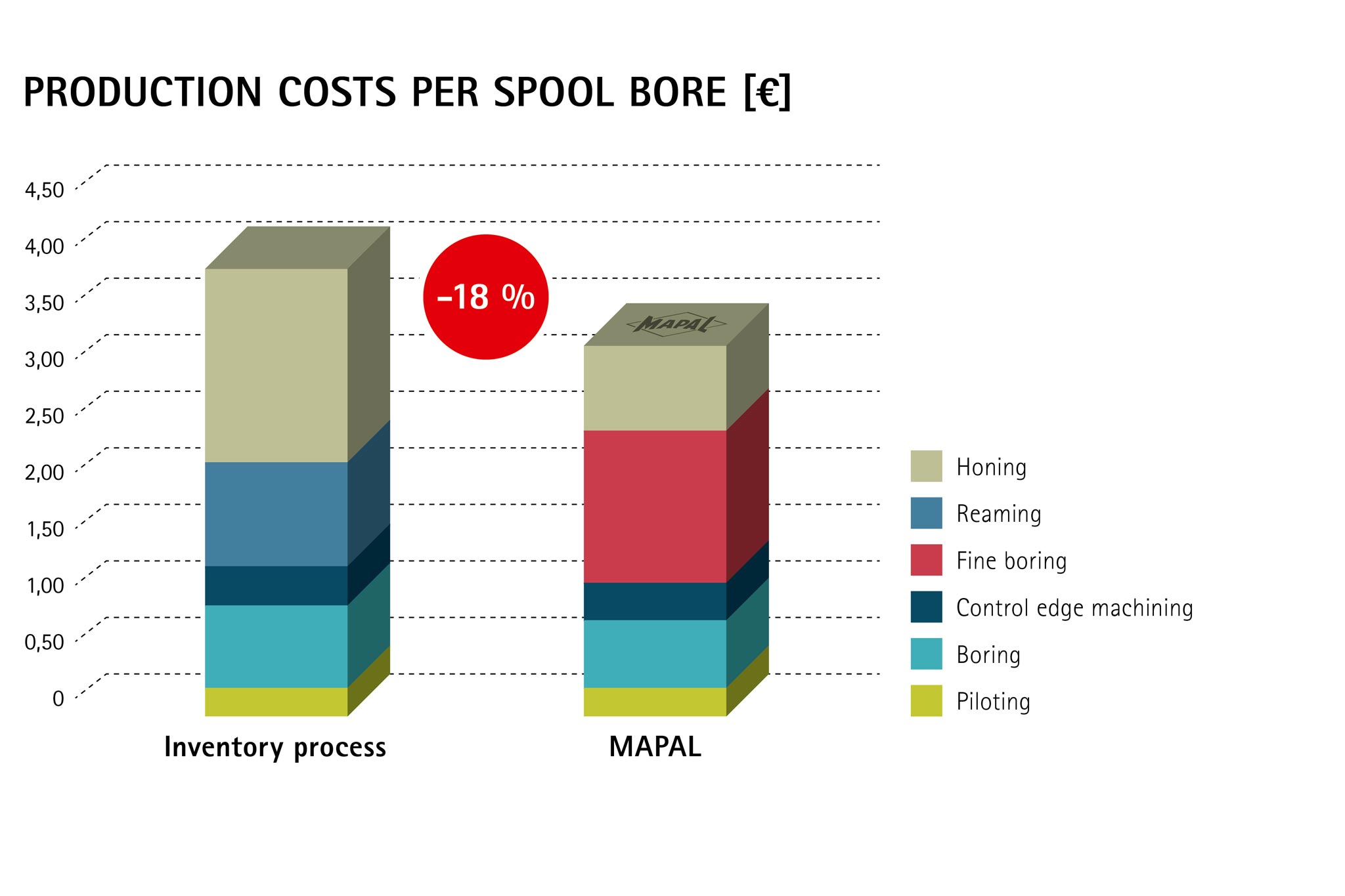

PRODUCTION COSTS PER SPOOL BORE

Vantaggi

  • Riduzione del costoso processo di levigatura del foro cursore
  • Ridotti costi utensile per foro
  • Tempi non produttivi ridotti grazie a un’ingegneria intelligente in collaborazione con il cliente
  • Significativi risparmi sui costi grazie all’eliminazione del processo di levigatura nel foro di compensazione della pressione

ANNUAL PRODUCTION COSTS OF THE COMPENSATOR BORE [€]
