遮断弁ハウジング
EN-GJL-250製遮断弁ハウジング
お客様の初期の加工状況
/Absperrventil.607-2-.jpg)
- 多種多様な部品（DN 65 - DN 300）
- マシニングセンターでのフレキシブルな加工が必要
- 設定された表面仕様を製作することで能力が試される部品加工
ソリューションの特徴

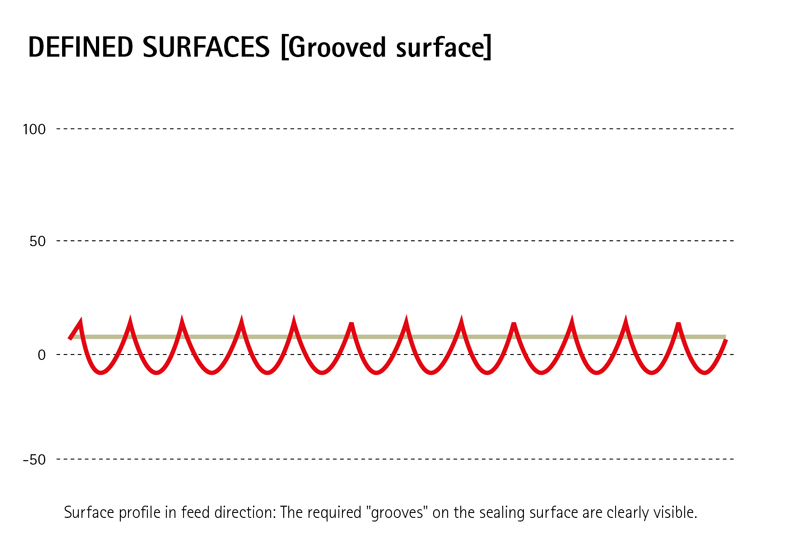

- 高い送り速度を実現、設定された凸凹段差Ra12.5では最小送り速度fz=0.8mmが必要
- 大きな半径方向ストロークとモジュール式ツールインターフェースにより、製造部品間で少数の工具を使用可能
- 自動工具交換
- 姉妹工具を使用することで、加工時間の短縮が可能
- 柔軟なプロセスにより、セッティングフィクスチャーでのプリセットが可能
- インサートテクノロジーによる工具材料費の低減
ツールハイライト
- 自動工具交換でフレキシブルな工具使用が可能

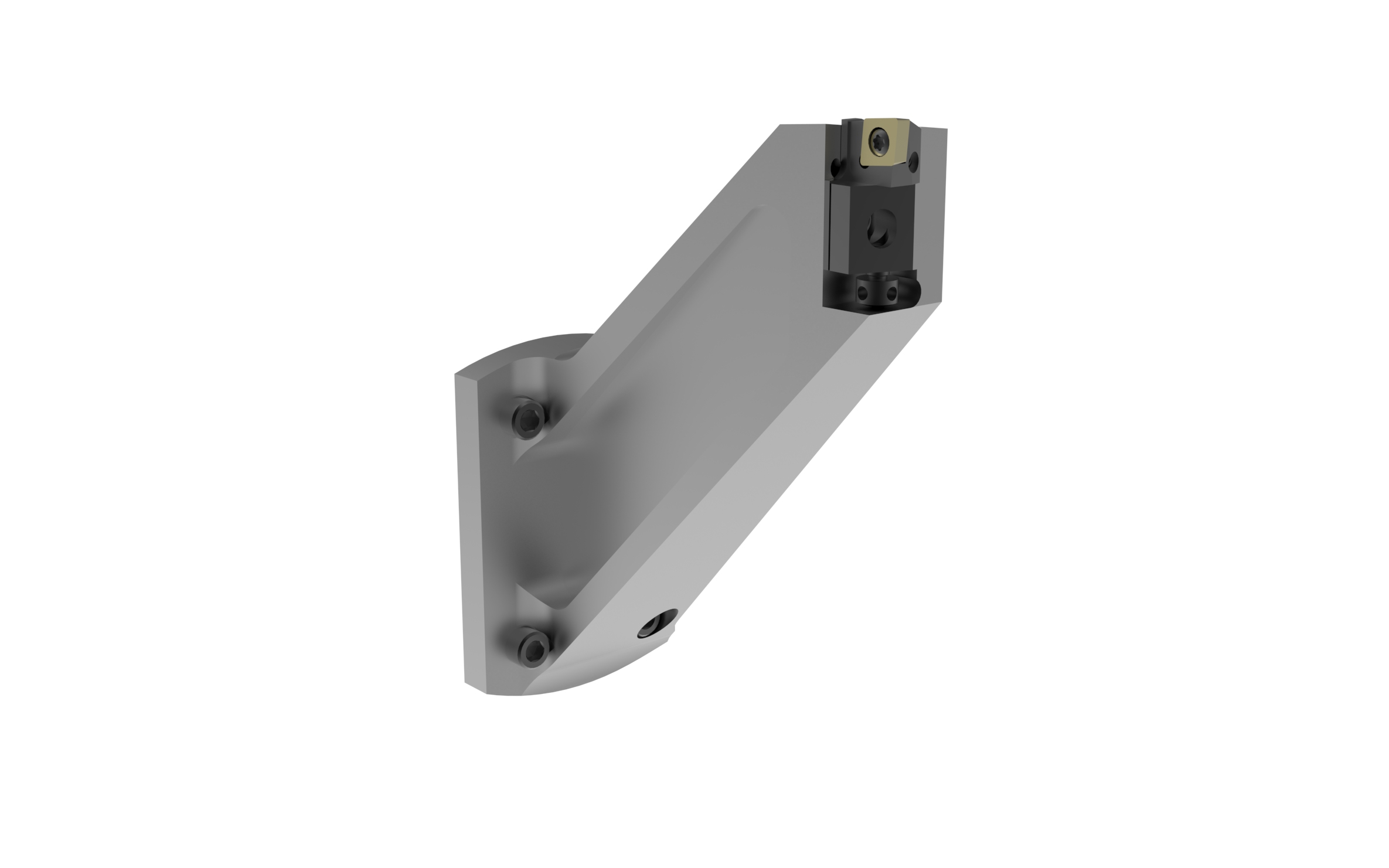

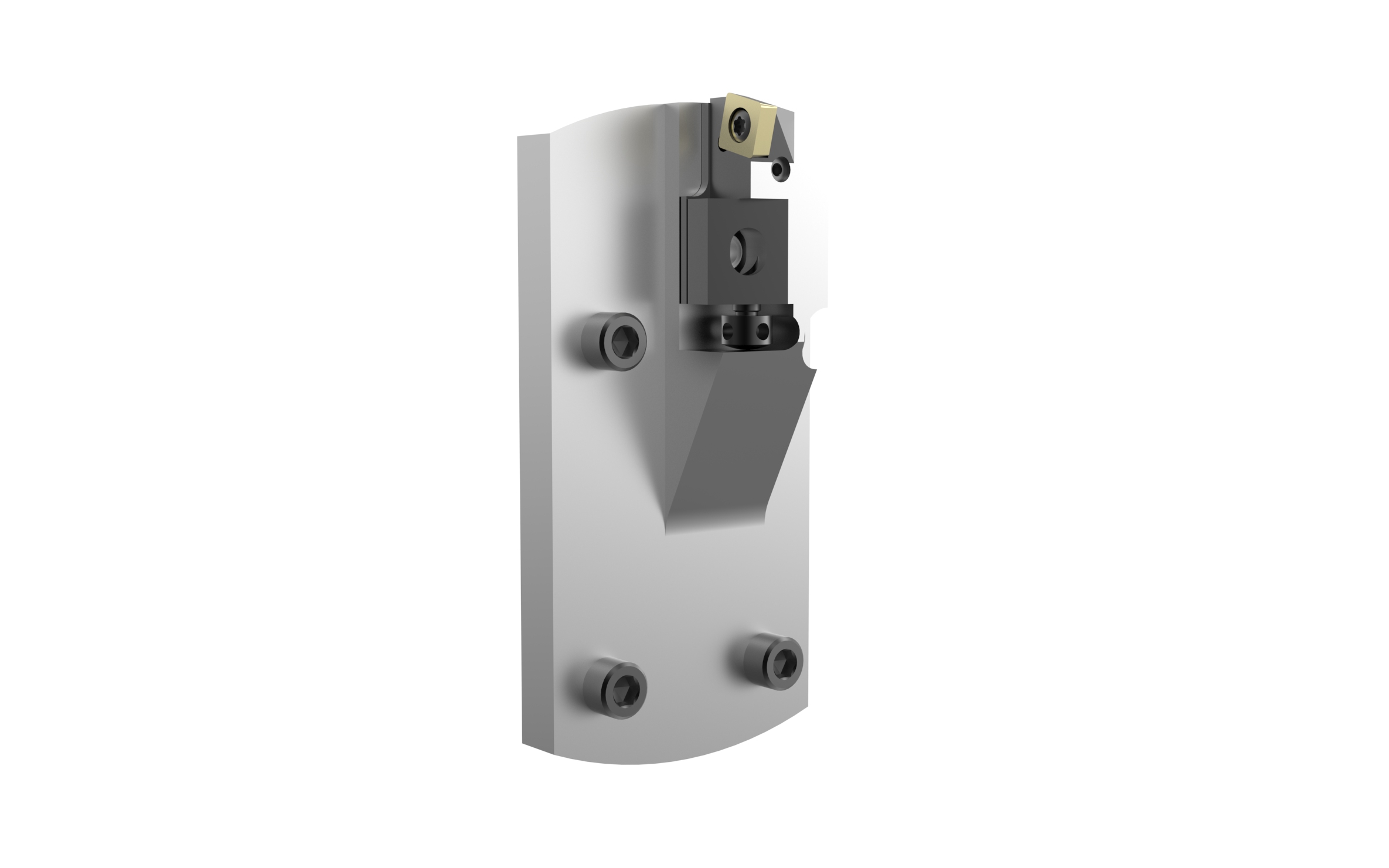

- セットアップツールは5段階にオフセットでき、大きな径範囲に対応
- 最適なクーラントをセットアップツールから直接刃先に集中供給
Vorteile
- Große Bauteilvielfalt wird durch nur ein Werkzeugsystem abgedeckt werden
- Bearbeitung der Flanschflächen und Sitzringe in einer Aufspannung realisierbar
- Keine Umspannfehler und maximale Produktivität
- Aussteuertechnologie ermöglicht gratfreie Konturübergänge und kurze Taktzeiten, sowie das Herstellen von definierten Oberflächen
- Toleranzen und Qualitäten können aufgrund von Werkzeugverschleiß flexibel korrigiert werden
