Corpo de atuadores

Soluções de aplicação por meio de tecnologia de controle

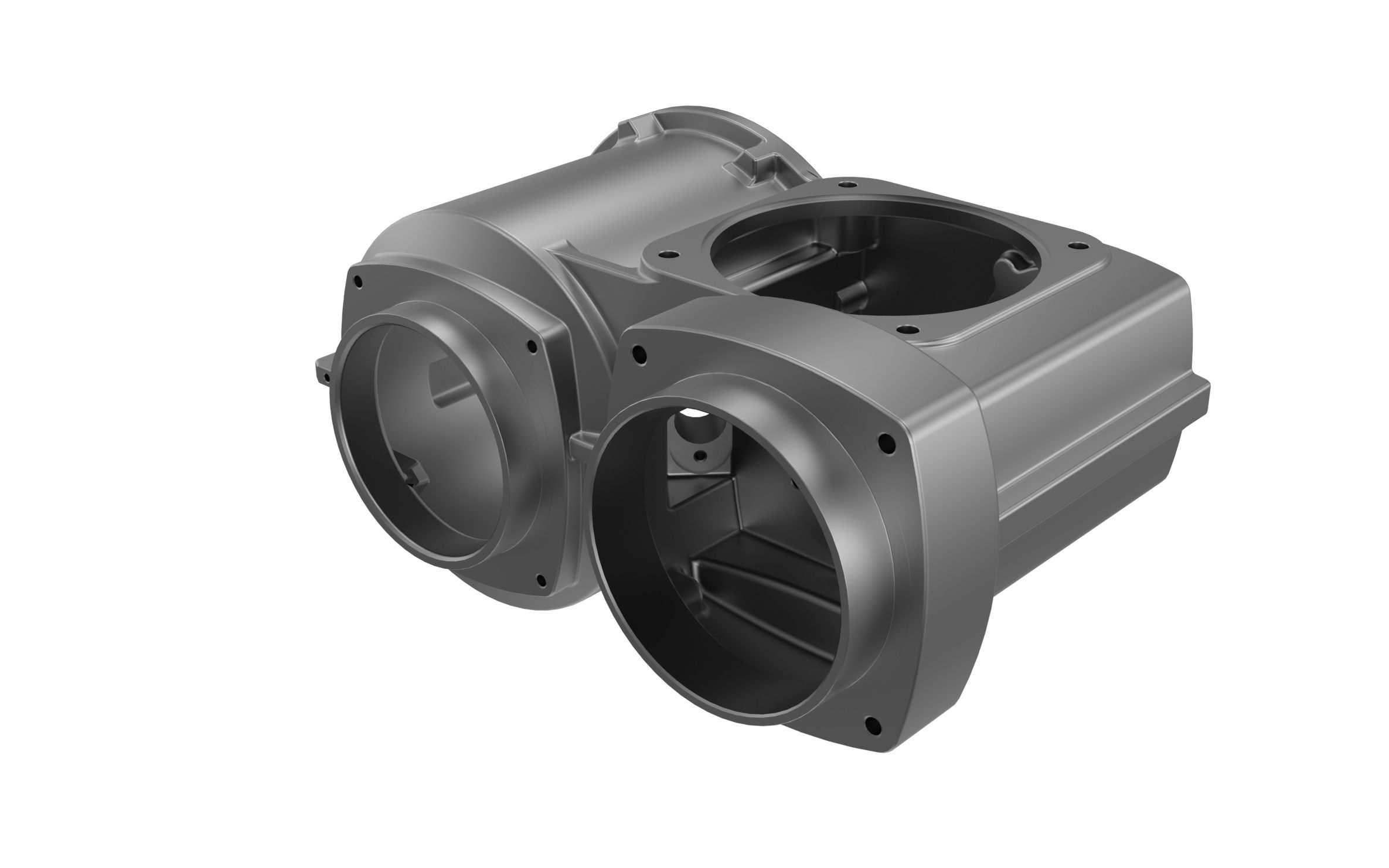

Corpo de atuadores de AlSi10

Necessidade de usinagem de contornos complexos utilizando apenas um sistema de ferramentas: Usinagem de faces, chanfros e diâmetros, bem como usinagem cônica 1:50 (1,1146°)
Elevadas exigências em termos de forma e posição, bem como tolerâncias IT8

A usinagem interna e externa pode ser realizada com coaxialidade ideal e segurança de processo
Possibilidade para a troca de ferramentas automática
Ajuste da ferramenta com tempo de pico neutro pelo uso de ferramentas gêmeas
Pré-ajuste em dispositivo de ajuste possível por meio de processo flexível
Possibilidade de uso com ferramentas padrão (como broca ou fresa) no mesmo fuso

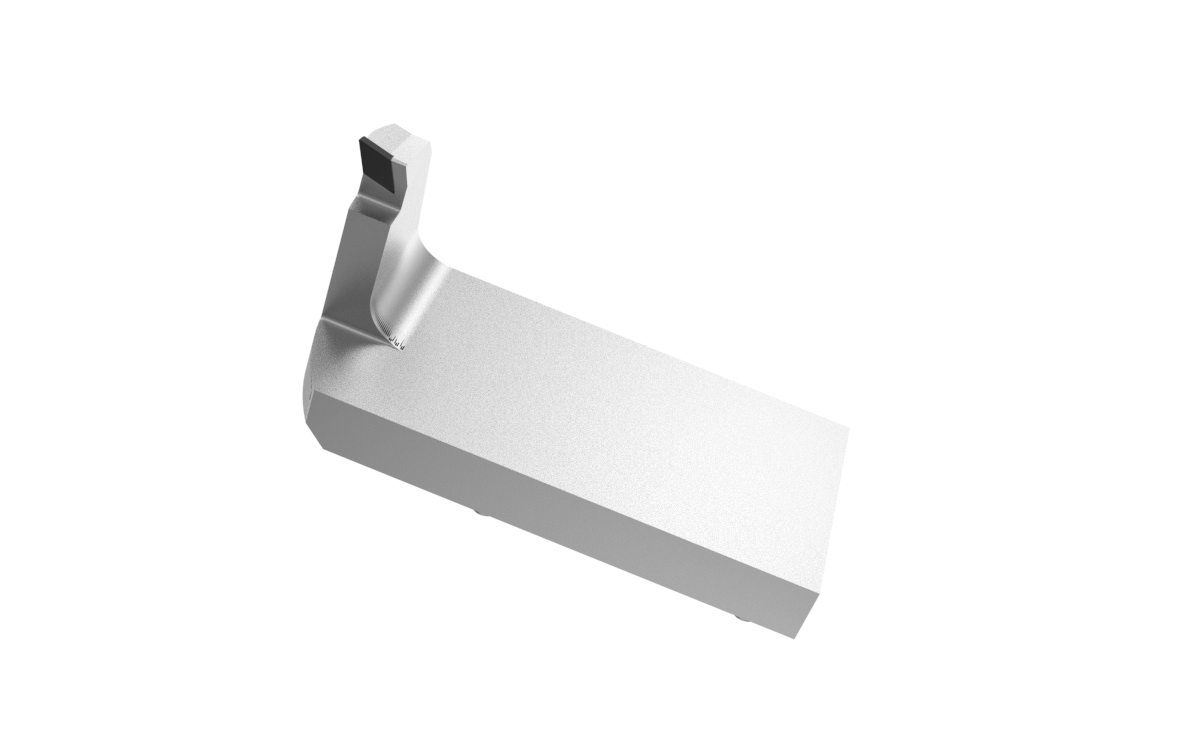

Tecnologia de pastilhas intercambiáveis para custos de material de corte baixos

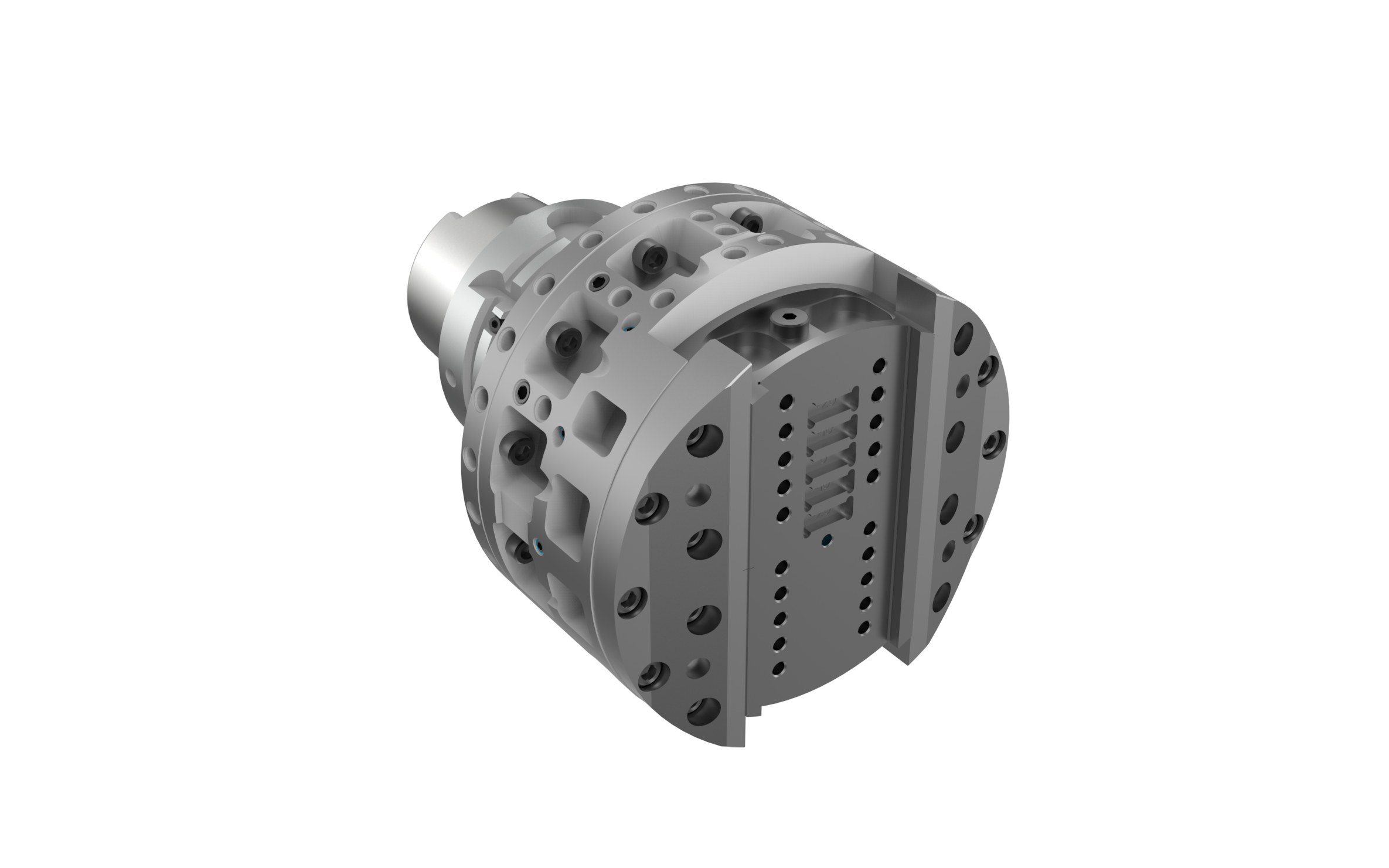

HSK-A100 com eixo U (eixo rotativo)

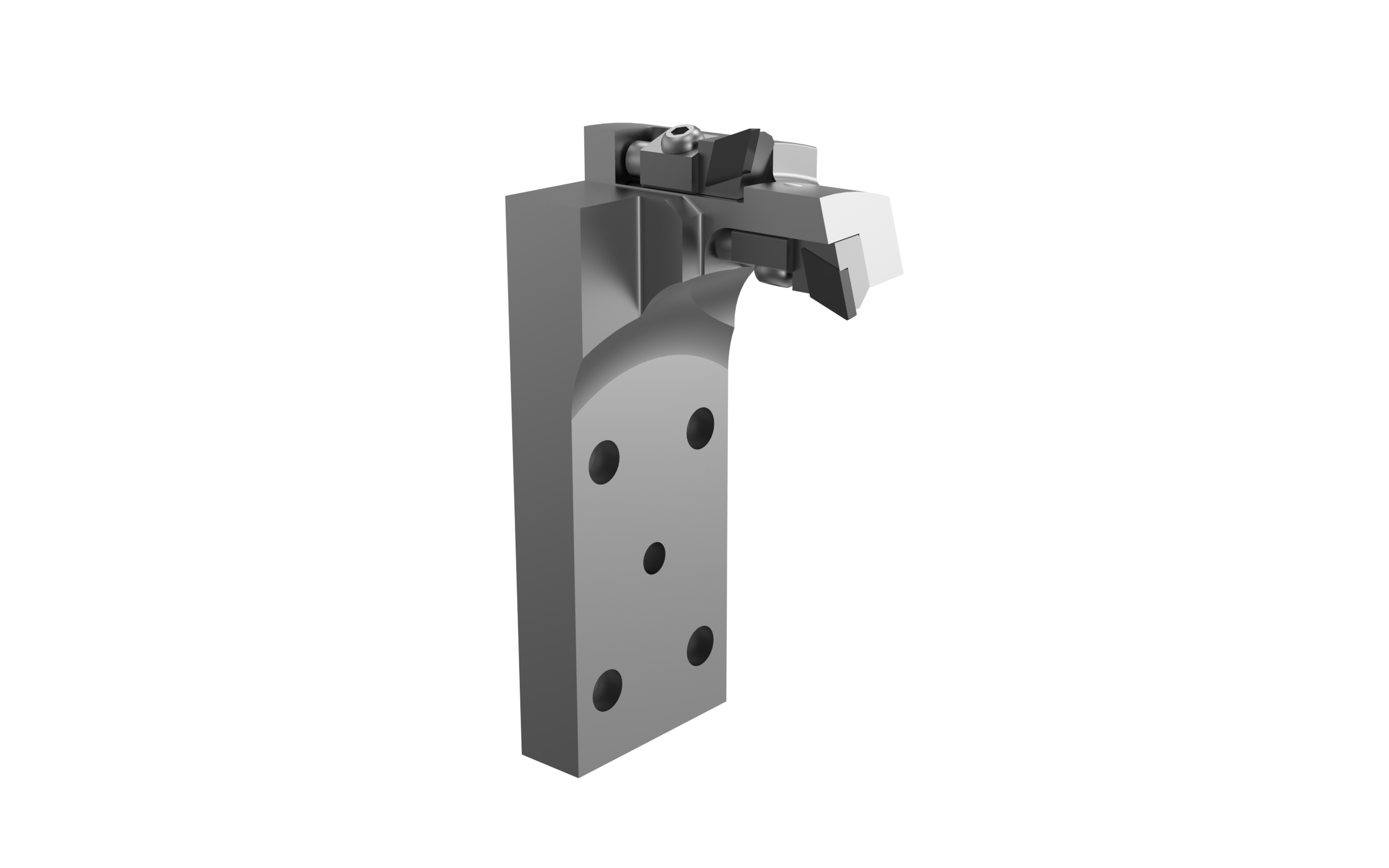

Usinagem interna e externa com uma ferramenta de fixação
Curso de facear 56 mm
Faixa de diâmetros para a usinagem 112 mm
A ferramenta de fixação pode ser ajustada em cinco fases para uma faixa máxima de diâmetros
Fornecimento ideal de lubrificante graças ao fornecimento interno de refrigerante diretamente às arestas de corte

Złożone kontury i wymagana dokładność możliwe do osiągnięcia przy użyciu tylko jednego systemu narzędziowego
Niskie koszty materiałów skrawających w procesie seryjnym, ponieważ do wszystkich wariantów potrzebne są tylko dwa typy narzędzi
Maksymalne bezpieczeństwo procesu przy dużej zmienności, ponieważ kontury i kształt stożka 1:50 (1,146°) mogą być dowolnie programowane i korygowane
Partnerstwo technologiczne z MAPAL umożliwia połączenie wszystkich etapów obróbki
