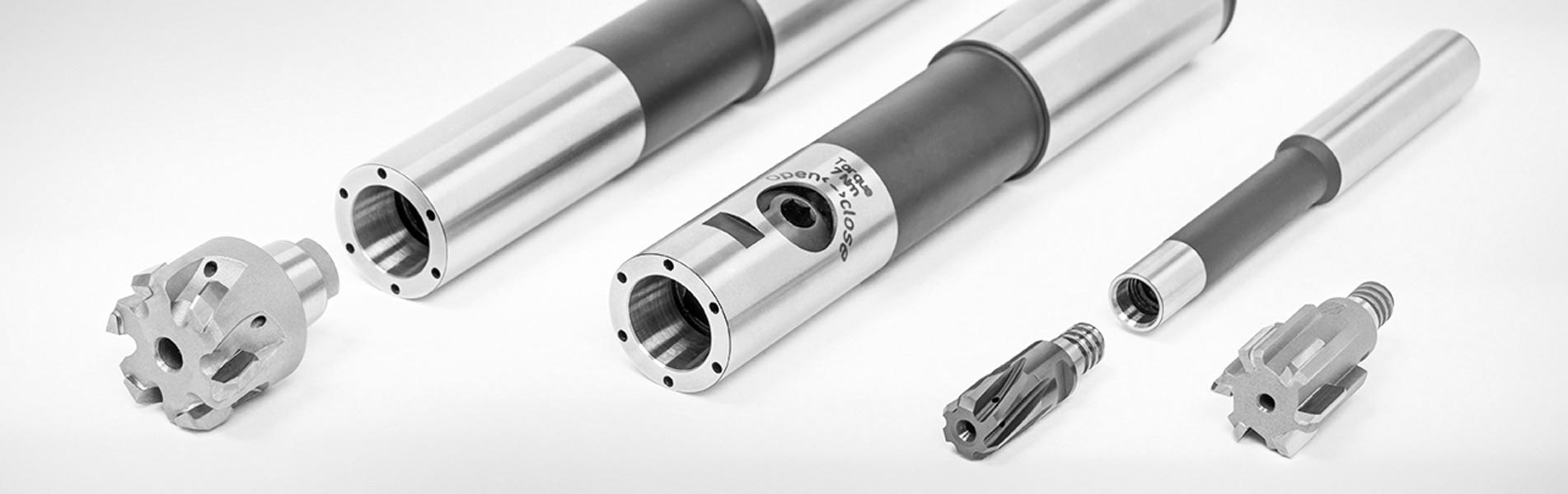

ヘッド交換リーマ
HFSおよびCFS接合部のあるツールは、一体型ツールと比べて強度や精度が劣ることはありません。高精度の接合により、ツールの剛性はより高くなります。したがって交換ヘッドツールはプロセスコストを削減し、一体型ツールの耐用年数に到達します。
HPR ヘッド交換リーマ
ヘッド交換リーマのHPRプログラムには、直径8.00mm以上の貫通穴および止まり穴用のシリーズが含まれます。交換可能なヘッドリーマは、固定仕様(シリーズ 100)または微調整仕様(シリーズ 200)として入手可能で、超硬合金、サーメット、PcBNまたはPCDなどの様々な工具材質を装備できます。リーマは 直径範囲 ８mmから ６５mmまで 0.1 mm 跳びに設定されています。また同様に公差幅も設定できます。好みのシリーズの幅広い寸法範囲でH7精度の寸法が入手できます。
HFS (Head Fitting System) 搭載の付属ホルダーは、ツールヘッドの取り付けおよび取り外しの際の安全で容易な操作性とともに、半径方向の高い振れ精度とヘッド脱着時の繰り返し精度が特長です。HFSは高い精度で動力を伝達し、3μm 以下の交換精度および振れ精度を確実に実現します。クーラントを直接刃に供給するシンプルな構造により、最少量潤滑(MQL)に適しています。
CPR Replaceable head reamers
The CFS connection for the Complete Performance Reamers CPR is designed such that the highest possible stability and rigidity is achieved by a taper and a face connection. The special design and manufacture to the μ of the thread and taper-face section guarantee the highly precise radial run-out accuracy of 5 μm. Thanks to the simple and safe handling, the reaming heads can be replaced in the machine tool quickly and easily.
The range of CPR replaceable head reamers includes heads made of solid carbide and heads with brazed cutting edges. The replaceable head reamers are available either of solid carbide design (series 500) or can be tipped with different cutting materials such as carbide, cermet, PcBN or PCD (series 600). High-performance CVD and PVD coatings increase tool lives and the cost-effectiveness of the reamers. The innovative CVD coating HC419 reliably machines the complete range of cast iron materials, with high cutting speeds and maximum productivity.
The reamers can be configured in the diameter range from 8.00 to 40.00 mm in steps of 0.10 mm; the tolerance range can also be configured. A broad range of H7 dimensions is available as a preferred series.
