Dispositivo de ajuste óptico y modular en el segmento básico

La gama de productos para el ámbito del ajuste digital se amplía con un nuevo dispositivo de ajuste de la serie UNISET-V. Este dispositivo establece la opción de acceder a procesos de medición totalmente automatizados con sistemas de cámaras de gran precisión y ofrece así una base óptima para la automatización de otros procesos. De este modo se llena el vacío que existía entre los productos de la línea manual UNISET-C para el sector básico y los modelos prémium de la serie UNISET-V para la medición automática de herramientas complejas mediante sistemas de cámaras y de palpadores.

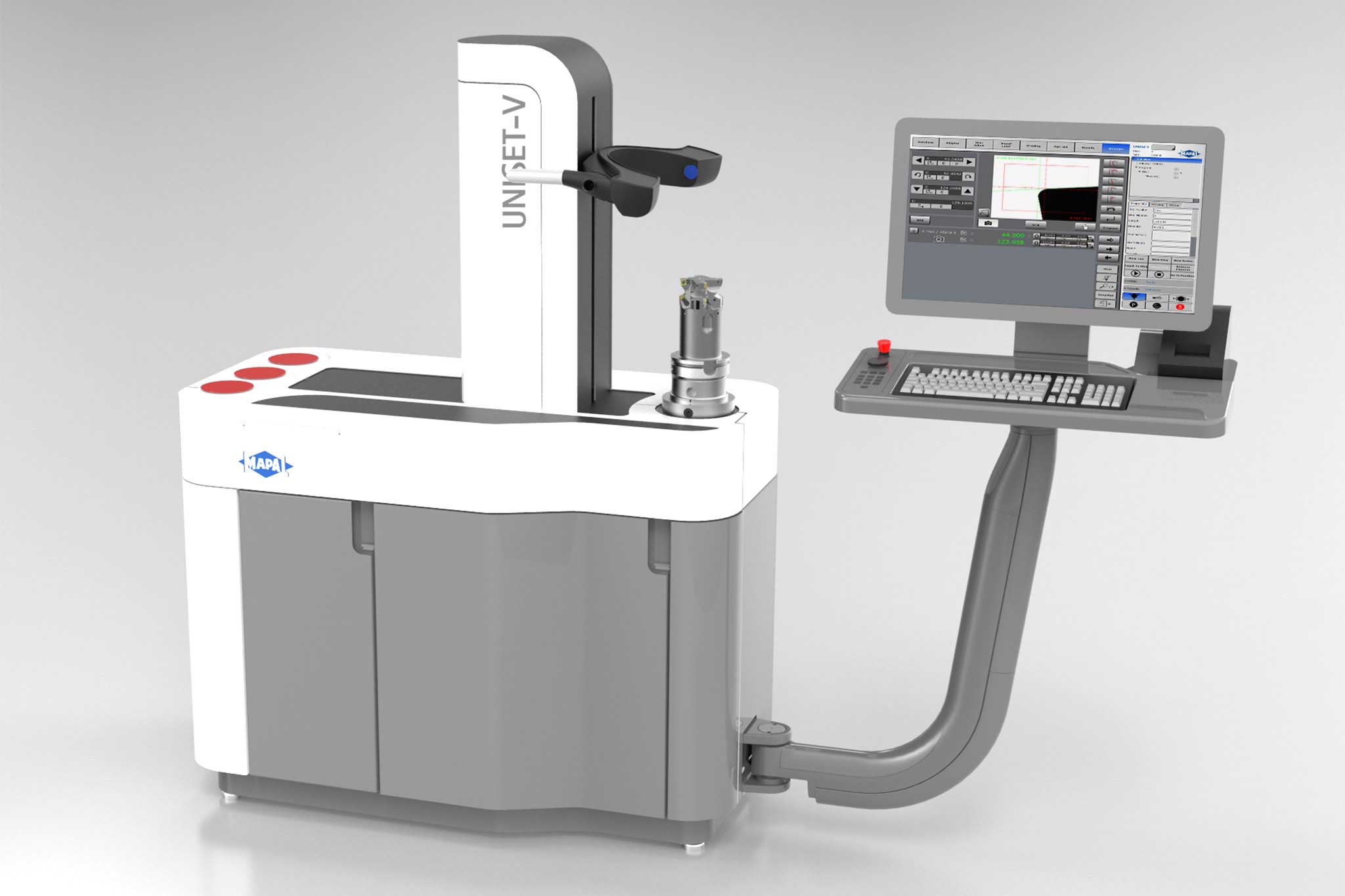

The modular, optical setting device UNISET-V from MAPAL.
El dispositivo de ajuste cuenta con una estructura compacta y antivibraciones y está unido de forma fija a un bastidor inferior. Su accesibilidad y su elevada precisión de repetición de ±2 µm permite ajustar las herramientas de manera sencilla y segura. Lo más destacable del dispositivo de ajuste es su estribo de medición con cámara de medición óptica. Gracias al accionamiento lineal, el dispositivo se puede desplazar automáticamente y de forma rápida, precisa y silenciosa en dirección vertical y horizontal hasta alcanzar la posición de medición deseada.
​​​​​​​

Rangos de medición hasta 1000 mm

A través de su estructura modular, el dispositivo de ajuste puede configurarse según las necesidades de cada cliente. De este modo, entre otros, se pueden abarcar rangos de medición de hasta 1000 mm en lo que respecta al diámetro y a la longitud de las herramientas. Con el UNISET-V se pueden medir y ajustar de forma totalmente automática principalmente herramientas fijas, por ejemplo herramientas fabricadas por completo en metal duro o de PCD. El UNISET-V admite también pesos de herramienta de hasta 160 kg.​​​​​​​
​​​​​​​

Para integrarse perfectamente en estructuras existentes

Utilizando el software UNISET se puede integrar sin problemas el nuevo dispositivo de ajuste en estructuras ya existentes. Este ofrece todas las posibilidades en lo referente a interfaces con sistemas CAM, controles de máquina herramienta y sistemas de entrega de la línea de productos UNIBASE. Las geometrías regulares integradas permiten realizar en la pantalla táctil de 24´ mediciones totalmente automatizadas en pocos segundos. Para acceder a los datos de la herramienta o documentarlos con más rapidez, opcionalmente puede trabajarse con un chip de herramienta. Si el cliente lo desea, pueden realizarse ampliaciones o adaptaciones en el software UNISET.

Características del software:

  • Software UNISET fácil de utilizar
  • Software opcional de identificación de herramienta con chip de herramienta
  • Programación sencilla para secuencias de programa individuales y totalmente automatizadas
  • Opción de mantenimiento remoto
  • Prestaciones de servicio adicionales disponibles (p. ej. mantenimiento anual, optimización de los programas, paquete de formación)

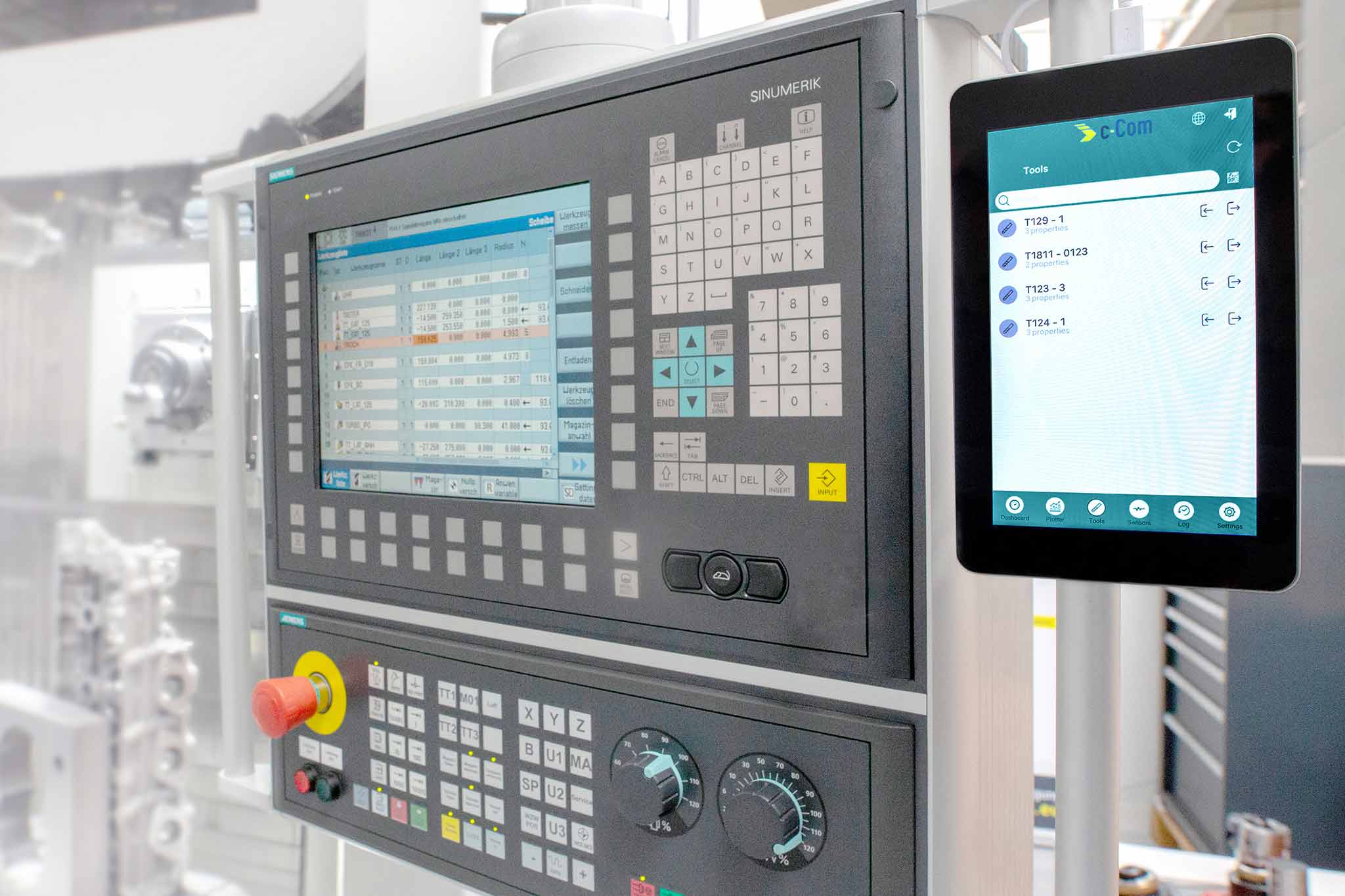

In the right-hand third of the image, the c-Connect box, which is connected to the press controls in the centre of the image, is shown.

Digitalice fácil y eficientemente con c-Connect

c-Connect está disponible opcionalmente para el nuevo dispositivo de ajuste y permite digitalizar los datos de la herramienta de forma sencilla y eficaz.
c-Connect, que se compone de una caja y un completo software, ofrece la posibilidad de integrar las máquinas de mecanizado en la producción de manera sencilla y económica y de transmitir los datos de la herramienta sin errores. ​​​​​​
​​​​​​​

Ventajas de c-Connect:

  • No son posibles los errores de introducción manual de datos al transferir los datos de la herramienta al control de la máquina
  • Se reducen al mínimo las paradas de la máquina: c-Connect supervisa la máquina indirectamente a través del semáforo de la máquina
  • Todos los datos son transparentes y siguen estando disponibles después del desmontaje
  • Se evitan los periodos de tiempos no productivos innecesarios, la máquina se puede equipar más rápidamente
  • Independencia del control de la máquina y del fabricante
  • c-Connect está también disponible como solución offline
