ロボットによる効率的なバリ取り

ニュルティンゲンに本社を置くKADIA Produktion GmbH + Co.社の歴史は、1959年のホーニング工具の製造から始まりました。最初のホーニング盤は創業から10年後に開発されました。1981年同社はバリ取り機の製造と共に、別の事業分野に参入しました。現在、KADIA社はホーニングおよびバリ取り技術のリーディング・スペシャリストであり、200名の従業員を擁しています。

主な顧客は、自動車メーカーやサプライヤー、建設・農業機械メーカー、風力発電所メーカー、航空宇宙産業などです。同社は、ホーニング加工用にさまざまなサイズの標準機を提供してますが、バリ取り加工用には原則としてカスタムマシンを製造しています。顧客にはバリ取りのエキスパートとしてKADIA社を採用する大手機械メーカーも含まれています。

機械加工では、緩いバリと固定されたバリを区別します。バリ取りの後、要求されるものによって、部品はシャープなエッジ、エッジの丸み、または面取りが必要で、これがエッジデザインとも呼ばれる理由です。バリを評価するために、KADIA社はシャープペンシルの芯を5ミリ出して、簡単ですが大切なテストを行います。その芯でバリを取り除くことができれば、バリは緩んでいるといえます。芯が折れるようであれば、それは固定バリであり、削り取る必要があるか、後で外れることはないのでそのままにしておくことができます。

ロボットを使用する加工プロセスでは、ワークのサイズも重要です。ワークピースをガイドすることは、小さな部品に適しています。ロボットは固定された加工ユニットに沿ってワークをガイドします。ツールガイド方式では、ロボットアームがしっかりと固定されたワークを加工します。「大きなワークピースの場合、かさばるパーツを移動させるよりもフライスカッターを手に持って加工する方がはるかに巧みです。」とKADIAのデバリング＆ロボティクスのセールススペシャリスト、ヤニック・ヴァイス氏は説明します。

KADIA社の開発の中心は、6軸産業用ロボットとクイック・リリース・ユニットを備えた5×6メートルのテストセルです。これにより、システムになる予定のものをテストすることが可能です。予備テストでは最適な切断データを決定し、安定性を評価します。セルには15個の交換可能なユニットがあり、ロボットは、このうち9つのユニットに半径2.70mで自動アクセスすることができます。各ユニットは、部品の加工に使用される特定の機能を表しています。一般的には、接続部と切削工具を備えたモータースピンドルで構成されています。

7軸目となる回転テーブルもテストセルの設備の一部であり、クーラント供給や追加プロセスユニットなど、他のシステムを収容する十分なスペースもあります。KADIA社では、同時にセル内で様々なテストを行うために複数の部品を装備しています。

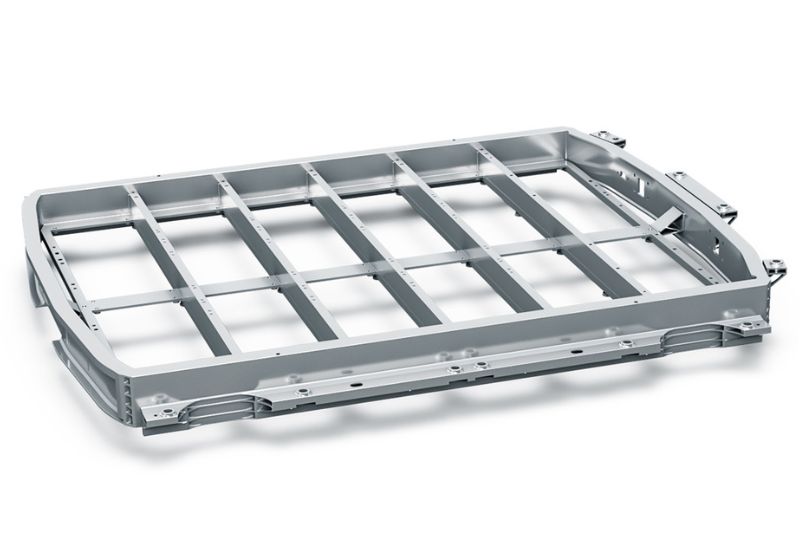

バッテリー・トレイ用のダミー部品の初期予備テストでは、KADIA社はすでに在庫していたラウンド・インサート・ミーリング・カッターを使用しました。しかしこの工具は、この作業には全く適さないことが判明しました。発生した振動は非常に激しく、加工スピンドルさえも損傷したのです。切削値が低くてもフライス加工中のバックグラウンドノイズは隣接する建物にも響いていました。

アルミニウム製ハウジングに適したフライスカッターを提供するという課題において、MAPAL社がパートナーとして選ばれました。「私たちはどの工具メーカーとの協力が可能かを事前に評価しています。」とヤニック・ヴァイス氏は言います。KADIA社は当初、標準工具に重点を置いていました。工具メーカーが必要に応じてカスタム工具を製造することは、MAPAL社にとって大きなプラスでした。

しかしノルベルト・マイヤー氏は2つ目のフライスカッターで顧客に別の選択肢を示したいと考えていました。「私たちはこのような要求のためにFly Cutterを特別に開発したのです。」と彼は説明します。MAPALはロボット用途で発生する不安定な加工要件に特化して、この軽量工具を開発しました。BT30のような小さな接続部に最適化されています。革新的な設計とアルミニウムの使用により、ミーリングヘッドは特に軽量です。KADIAで使用されている直径63ミリのPCDミリングヘッドは、ミリングインサートを含めてわずか220グラムです。

繊細なウェッジ調整により、ミーリングチップのμ精度の調整が可能です。アリ溝ガイドと追加ウォームスクリューにより、ミーリングチップの完璧な着座と高精度の繰返し精度が保証されます。特殊な超ポジティブ刃先形状により、ワークとロボットにガイドされたツールスピンドルには弱い力しかかかりません。

バッテリートレイを加工する場合、μm単位の精度は必要ありません。実際、自動車メーカーが塗布したシーラントの持ちをよくするためには、表面にある程度の粗さが必要です。ただうねりが大きすぎてはいけません。テストではフライスカッターを限界を超えるまで動かし、比較的薄い部品のビビリ跡がどの点まで許容範囲内に収まっているかを調べました。

“The crux of robot processing is the interplay between tool, fixture and robot,” explains Norbert Meier. Rigidity is a fundamental issue in machining. The further the robot arm extends, the more unstable the machining. That’s why KADIA doesn’t just test various cutting data, but also various positions for the robot, in front of or beside the workpiece.

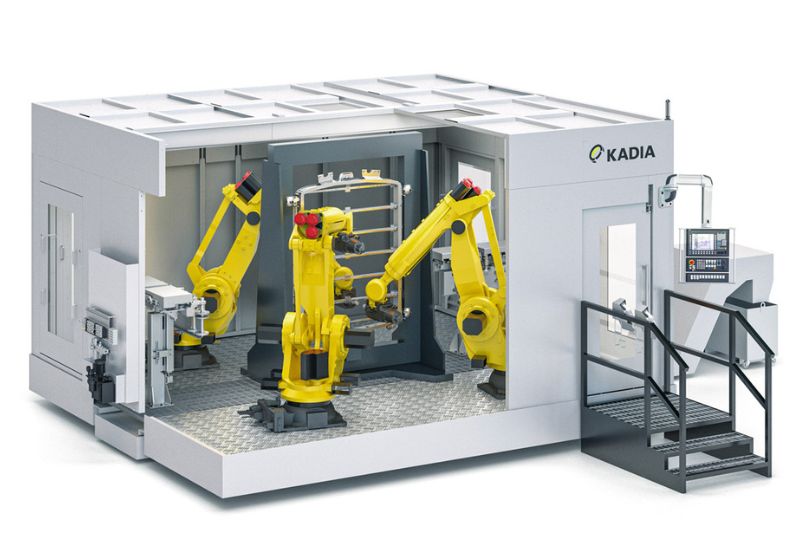

In this case, the partners determined that the optimum cutting data for a spindle speed of 11,000 rpm was a feed of 0.16 m/s and material removal rate of 0.5 mm. The FlyCutter reliably delivered very good surface quality. KADIA incorporated this test data into the concept for the custom machine. The manufacturer therefore determined that the use of three robots in one cell would be the most cost-efficient solution for series production. While two share machining on the front side, the third works on the rear. In addition to the cutting data, KADIA delivers the customer with the duration of the machining steps and the cycle time that can be achieved. Accordingly, deburring a large battery tray will take around 80 seconds. “In a robot process, such process information on cutting data is not as standard as for a CNC machine. Depending on the robot’s positioning, the same data generates different results,” says Jannik Weiss.

Due to the thoroughly positive results, KADIA and MAPAL wish to deepen their cooperation. Further testing for various machining processes is already planned.
