Boring Competence

Due to the combination of innovative technology and absolute precision during manufacture, MAPAL boring tools are high-performance tools. An understanding of the complete machining process and the production process as a whole makes possible real progress.
A radial boring tool with ISO indexable inserts from MAPAL.
  • A radial boring tool with ISO indexable inserts from MAPAL.
    1/3



  • Positive, radial indexable inserts for boring from MAPAL.
    2/3



  • Different types of boring tools from MAPAL.
    3/3


​​​​​​​The perfect interaction of all components in a machining process allows the highest possible cost-effectiveness and resource-saving production. Here it is particularly important that comprehensive knowledge of all machining processes and machining technologies is available even during the process planning. MAPAL provides the ideal basis for the process planner with its broad range of innovative, high-performance tools and its extensive pool of experience. For this purpose, use is made of all tool technologies as necessary. The results are machining solutions without compromises.

Standard programme

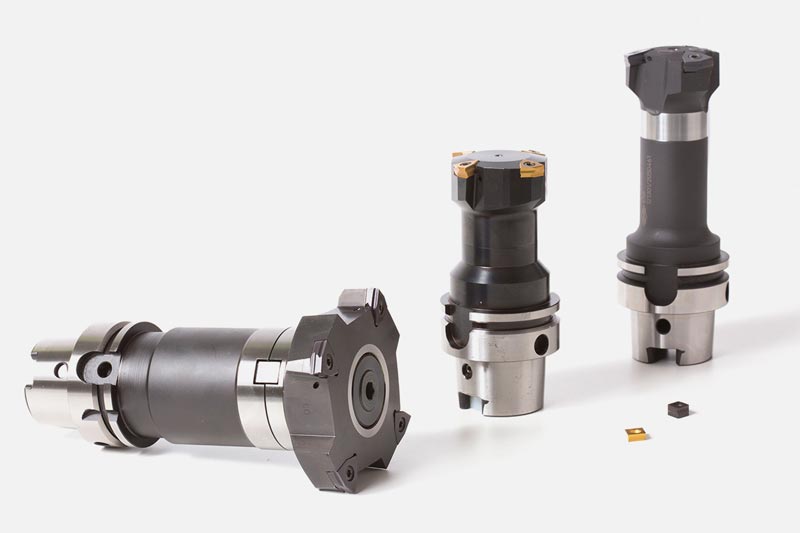

  • TSW boring tools with ISO indexable inserts from MAPAL.

    TSW boring tools with ISO indexable inserts

    The MAPAL tangential roughing tools set standards in relation to stability and performance, particularly with higher stock removal. An innovative, six-cutting edge indexable insert with special support arc shaped land prevents chatter and vibration.

    Perfect multi-cutting edge capability with increased stability is ensured by the tangential installation of the indexable inserts in precision insert seats on the front face.
    ​​​​​​​
    • Diameter range 37 to 280 mm
    • Different contact angle for blind bores (0°) and through bores (10°)
    • Cutting depths of up to 5 mm
    • For depths of the bore up to 300 mm
    • Tangential indexable inserts with six cutting edges for high cost-effectiveness
    • Special arc shaped land on the indexable inserts ensures additional stability in the bore
    • Available in monoblock and modular design
    • Six to eight times faster than turning tools

  • Two ModulBore boring tools, standing.

    ModulBore

    With the boring programme ModulBore, MAPAL offers a complete system for premachining and finishing bores in the diameter range from 6 to 1,000 mm.

    Thanks to its modular structure, the system is very flexible and can be configured for the specific machining operation. Double edge boring tools are available for roughing; these tools are very stable and have high performance due to a face side serration on which the insert holders are mounted. The usage of indexable inserts with positive basic geometry, helical chip spaces as well as internal coolant supply ensure a broad range of applications, a high level of work safety and straightforward handling.​​​​​​​​​​​

    • Diameter range from 6 to 1000 mm
    • High flexibility due to modular construction
    • Large diameter ranges can be machined using one tool
    • Internal coolant supply for optimum chip removal
    • Available with fine adjustment feature (ModulBore-Plus)
    • Face side serration guaranteed a stable, high-performance system
    • Variant with ISO cartridges for machining larger diameter

  • L'immagine mostra un supporto di serraggio corto di MAPAL, utilizzato negli utensili di alesatura.

    Portainserto corto

    Oltre alle possibilità di regolazione con una grande corsa di regolazione, i portainserti corti, grazie alla possibilità di sostituzione semplice e rapida, offrono numerose possibilità per svariate applicazioni. I portainserti corti vengono infatti impiegati sia per lavorazioni esterne che interne. In caso di modifiche, ad esempio degli angoli dello smosso, oppure in caso di riparazione, i portainserti corti possono essere sostituiti senza fatica.
    ​​​​​​​
    • ​​​​​​​Elevata flessibilità grazie alla possibilità di sostituzione semplice e rapida
    • Possibilità di regolazione con grande corsa di regolazione
    • Compatibile con tutte le più comuni matrici per tranciatura girevoli ISO
    • Idoneo sia per lavorazioni esterne che interne
    • Disponibile in diverse varianti di montaggio
    • Disponibile anche come portainserto compatto con lunghezza di montaggio ridotta

  • Vari inserti indicizzabili ISO di MAPAL

    Matrici per tranciatura girevoli ISO

    MAPAL propone una vasta offerta di matrici per tranciatura girevoli radiali e tangenziali, in grado di soddisfare tutte le necessità di diversi materiali da taglio e rivestimenti, nonché di coprire le relative geometrie di taglienti e range di precisione. Nel caso di utensili a più taglienti montati fissi, le matrici per tranciatura girevoli levigate ad alta precisione in classe di tolleranza H, in abbinamento alle sedi della piastra realizzate con la massima precisione, consentono minime variazioni dei taglienti l'uno rispetto all'altro: una caratteristica che si traduce nella reale possibilità di utilizzare tutti i taglienti e consente quindi notevoli incrementi delle prestazioni.

    ​​​​​​​Le matrici per tranciatura girevoli radiali e tangenziali in classe di tolleranza M ampliano
    l'assortimento fornendo alternative convenienti, in particolare per le lavorazioni con
    maggiori tolleranze consentite.
    ​​​​​​​
    • Vasta offerta di matrice per tranciatura girevoli radiali e tangenziali
    • L'offerta spazia dalle matrici per tranciatura girevoli levigate e ad alta precisione con classe di tolleranza H fino alle matrici per tranciatura girevoli sinterizzate con classe di tolleranza M
    • Vasta scelta di materiali da taglio per pressoché tutti i campi di impiego
    • Varianti rivestite con PKD e PcBN per la lavorazione altamente conveniente di alluminio o ghisa

Soluzioni speciali

  • Utensili speciali per l'alesatura con PCD

    Soluzioni speciali con taglienti PKD

    • Soluzioni utensili personalizzate per compiti di lavorazione difficili
    • Massima qualità di lavorazione quanto a misura, superficie e forma
    • Realizzazione di complesse geometrie dei taglienti, nonché di estremi angoli dell'elica e di truciolatura
    • Utensili di alesatura PKD elicoidali per la lavorazione di elementi delicati e in situazioni di serraggio labile (ad es. tagli interrotti)
    • Tolleranza di produzione pari a ≤ 3 μm per ø utensile
    • Struttura modulare per la massima precisione di concentricità
    • Gli utensili di alesatura PKD con più gradini garantiscono la coassialità in caso di fori a gradini
    • Utensili di alesatura come utensile combinati per meno tempi morti
    • Ottimizzati per l'utilizzo con lubrificazione minimale

  • Utensili speciali per l'alesatura con inserti indicizzabili ISO

    Soluzioni speciali con elementi ISO

    • La struttura a più gradini riduce la necessità di utensili e riduce il tempo di lavorazione
    • Prestazioni più elevate grazie all'utilizzo della tecnologia tangenziale
    • Le barre di guida garantiscono un'elevatissima precisione di posizionamento
    • Barre di guida a molla per la lavorazione sicura di grandi profondità di foratura
    • Gli utensili ibridi combinano diversi sitemi di utensili
    • In caso di condizioni di lavorazione labili o di grandi lunghezze della sporgenza, gli appositi smorzatori delle vibrazioni assicurano una qualità di lavorazione elevata e durate utili maggiori
