Blocco valvole idraulico

Blocco valvole idraulico 9SMn28k EN-AW6082

Situazione di partenza del cliente

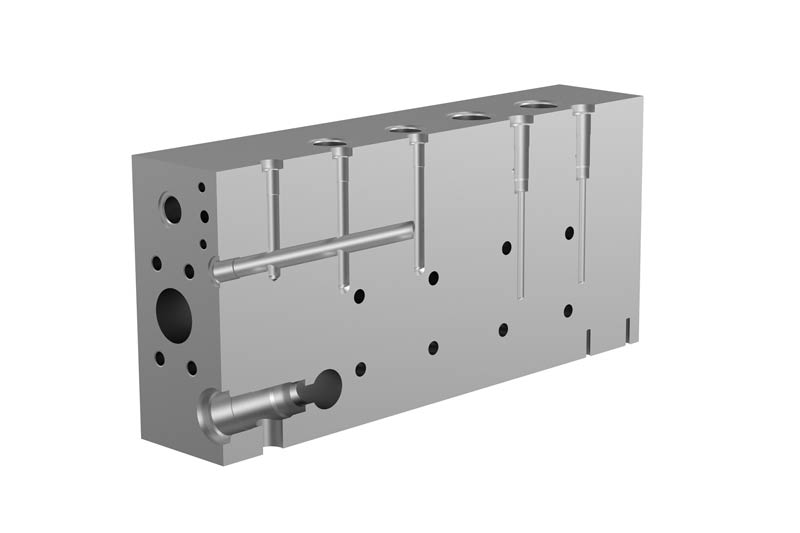

Hydraulic block

  • Ordini individuali, piccole e medie quantità
  • Alta varianza di materiali e componenti
  • Lead time ridotto
  • Elevate esigenze di qualità in quanto a superficie e sbavatura

Particolarità della soluzione

  • Verschiedene Werkstoffe können mit nur einem Werkzeuggrundkörper bearbeitet werden
    → Wendeplattenlösungen ermöglichen maximale Flexibilität bei kleinen Loßgrößen
  • Vermeidung von Werkzeugbrüchen beim Herstellen von überschneidenden Ölkanalbohrungen
  • Sichere Spankontrolle bei der Bearbeitung von langspanenden Materialien
  • Effiziente Stufenwerkzeuge → Prozesssichere Herstellung von Form & Lagetoleranzen

Ventilbohrung

  • Bearbeitung Steuerblock

    Aufbohren

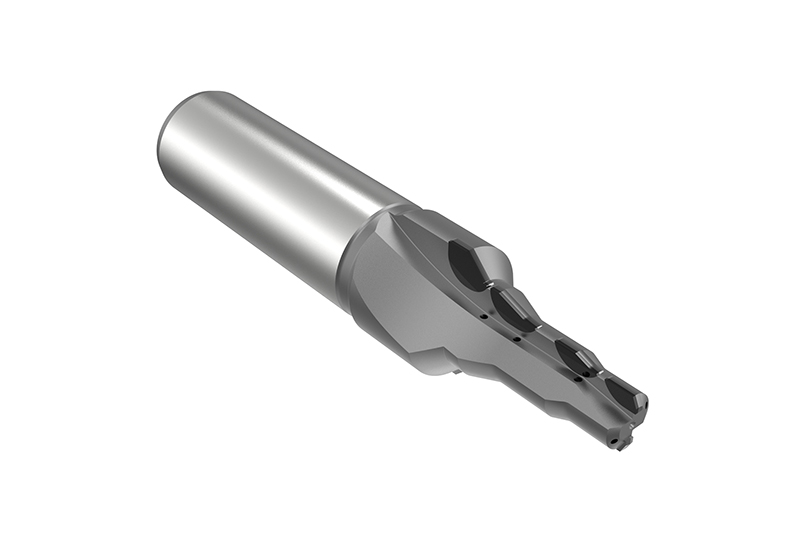

    Mehrstufiges Wendeplatten-Aufbohrwerkzeug
    • Maximale Flexibilität
    • Kostengünstige Vorbearbeitung von anspruchsvollen Ventilbohrungen in Stahl

  • Bearbeitung Hydraulik Steuerblock

    Aufbohren

    PKD-Aufbohrer
    • Prozesssicherheit beim gratarmen Herstellen der gewünschten Qualitäten und Oberflächen der Ventilbohrung in Aluminium
    • Spezielle Spanbrecher-Geometrien gewährleisten optimalen Spanbruch,- sowie Spanabfuhr aus der Bohrung

  • Bearbeitung Hydraulik Steuerblock

    Aufbohren

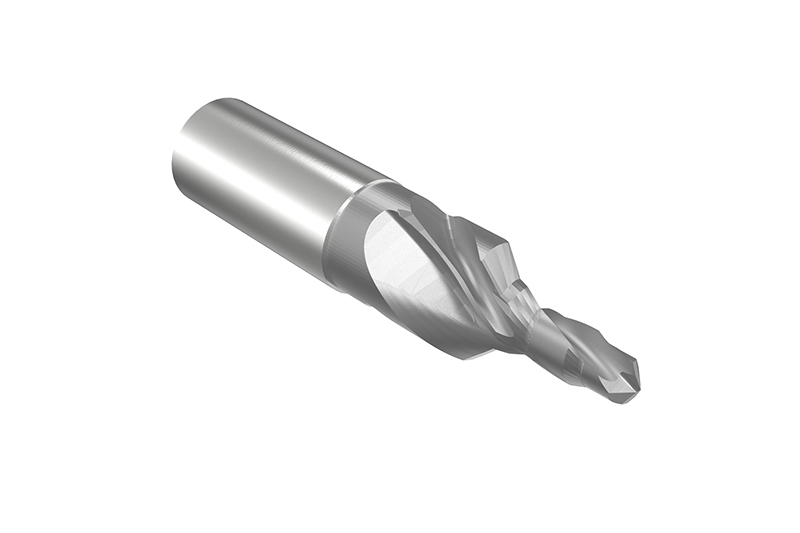

    VHM-Stufenbohrer
    • Spezielle Kühlmittelführung zur anspruchsvollen Vorbearbeitung der Ventilbohrung in Aluminium
    • Mehrfasentechnologie und Stufenschneidenkorrektur für ideale Spankontrolle und erweiterte Nachschleifbarkeit

Ölbohrung

  • Bearbeitung Hydraulik Steuerblock

    Tiefbohren

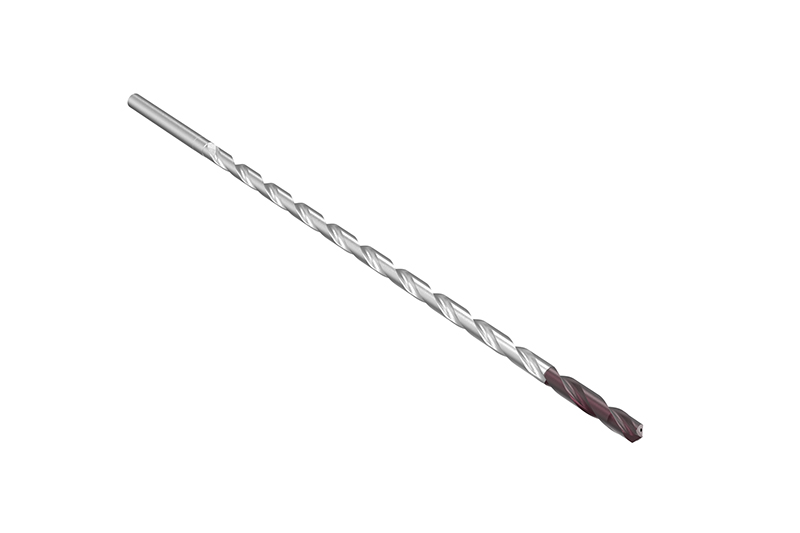

    VHM-Tiefbohrer
    • Stabile Schneidenform zum sicheren Bearbeiten von Stahl
    • Ringführung garantiert exzellente Führungseigenschaften beim Durchbohren von Querbohrungen

Standweg Ölkanalbohrungen

Vorteile

  • Ideale Prozessabfolge gewährleistet höchste Produktivität und geringe Durchlaufzeiten
  • Kombinationswerkzeuge egalisieren den Einsatz von weiteren Werkzeugen bei hoher Bauteil- und Werkstoffvarianz und limitierten Werkzeugplätzen
  • Bauteilübergreifende Mehrfachverwendung der Werkzeuglösungen für Ventil,- und Anschlussbohrungen
  • Breites Standardportfolio gewährleistet einfache und schnelle Bearbeitungen bei Kleinserien und Prototypenbau

BEARBEITUNGSZEIT PRO VENTILBOHRUNG [SEK.]
