Serie pequeña y mediana con herramientas fijas

Carcasa de la válvula EN-GJS-400-15 – Perforación

Situación inicial del cliente

Valve block

  • Pedidos individuales, pequeñas y medianas cantidades
  • No es posible ajustar la herramienta
  • Requiere poco tiempo de entrega
  • Altas tarifas por hora de las máquinas
  • Proceso estable de expansión y deshuesado disponible
  • Concepto de herramienta adaptado a diversas variantes de componentes

Particularidades de esta solución

  • No hay formación de anillos en las cavidades debido a la geometría especial de la perforación → No hay costos de eliminación de los anillos
  • Resultados óptimos del premecanizado mediante un proceso coordinado de pilotaje y escariado → Apoyo de la fresa en el agujero piloto = rectitud ideal, posición
  • Alta productividad con una perfecta calidad de premecanizado → Altos valores de corte: se reduce el tiempo de mecanizado

Perforación

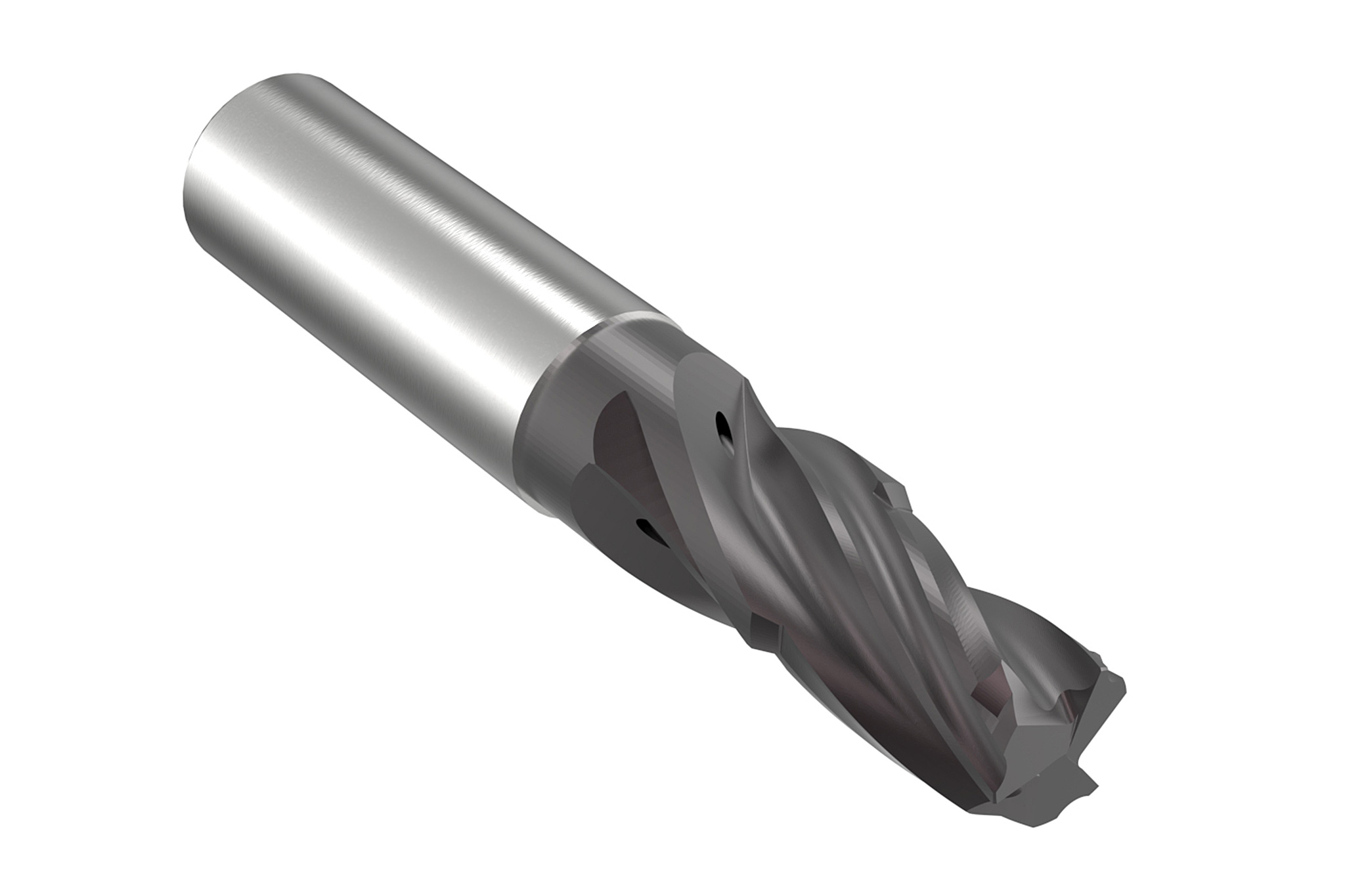

Piloting

1. Pilotaje

  • Herramienta de barrenado completo en metal duro con seis biseles guía para una circularidad y rectitud perfectas
  • Flujo óptimo de virutas y mayores posibilidades de reafilado gracias a la tecnología de biselado múltiple y a una conducción de refrigerante adecuada

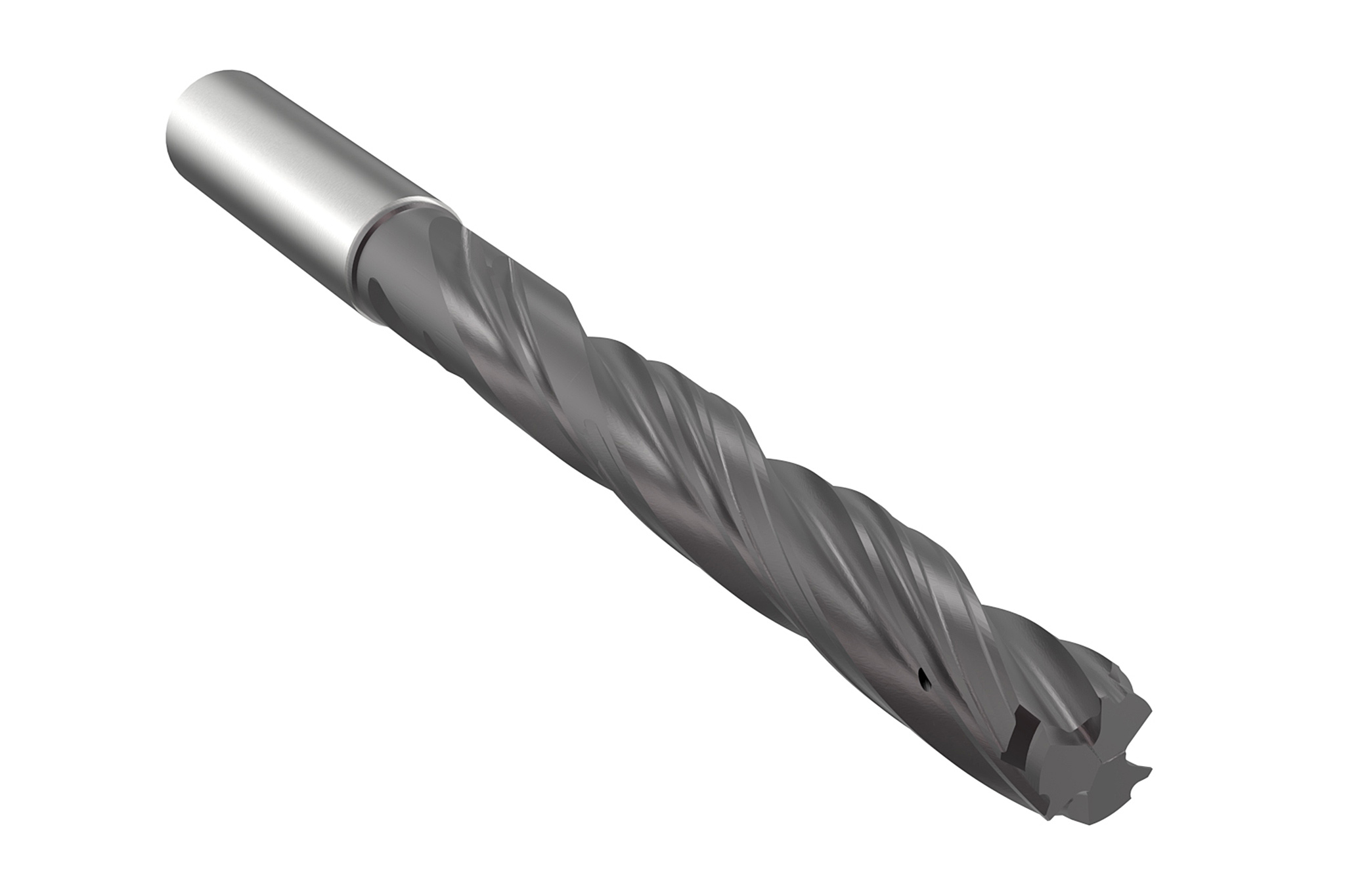

Boring

2. Barrenado

  • Herramienta de barrenado completo en metal duro con tres filos de corte y seis biseles guía y geometría de entrada especial
  • Taladro recto, flujo de virutas ideal y guía en toda la longitud del taladro

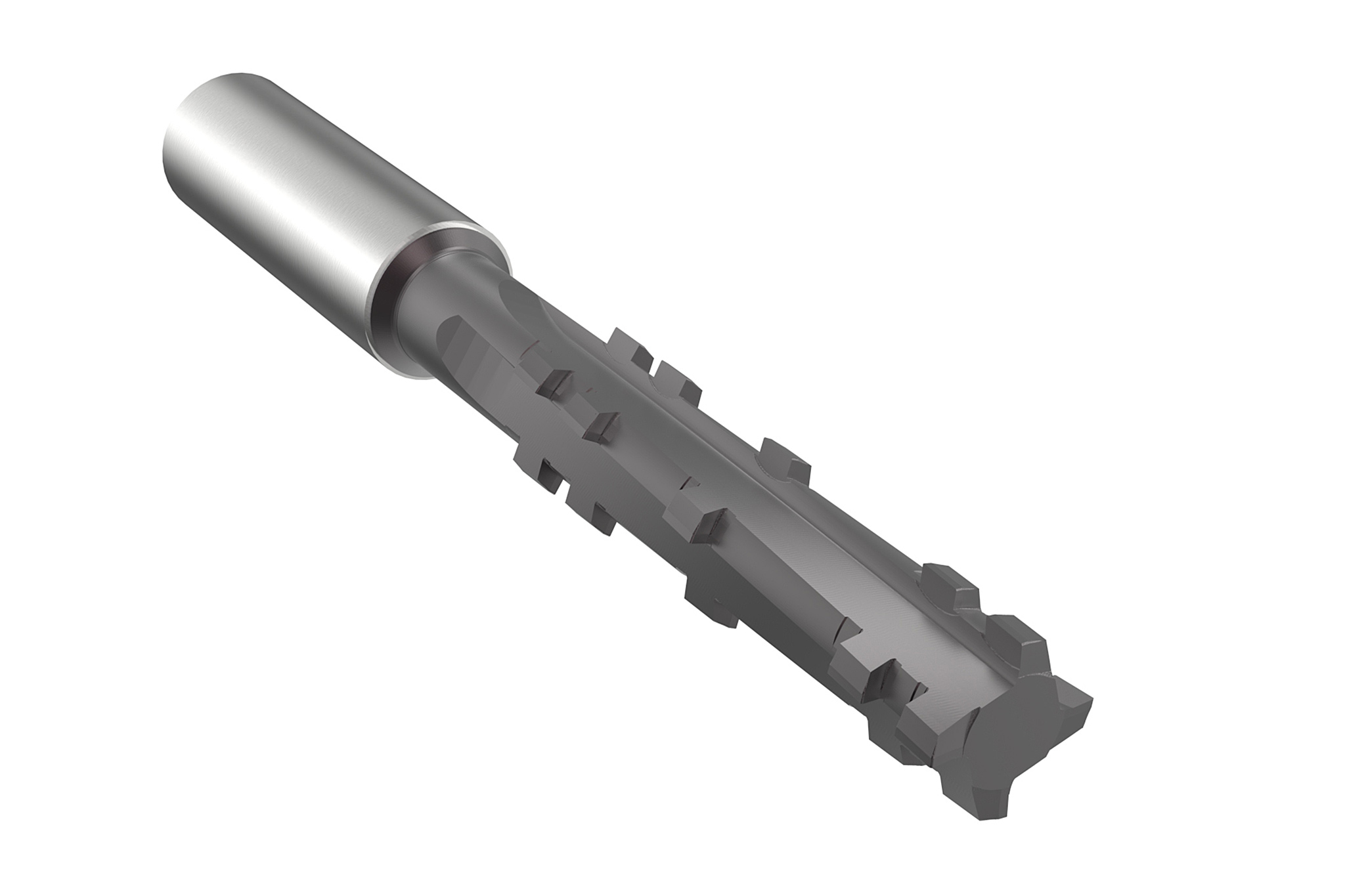

Control edge machining

3. Mecanizado de bordes de control

  • Ahorro de tiempo del ciclo considerable gracias a las herramientas circulares especiales en metal duro
  • Bordes de control definidos sin astillas

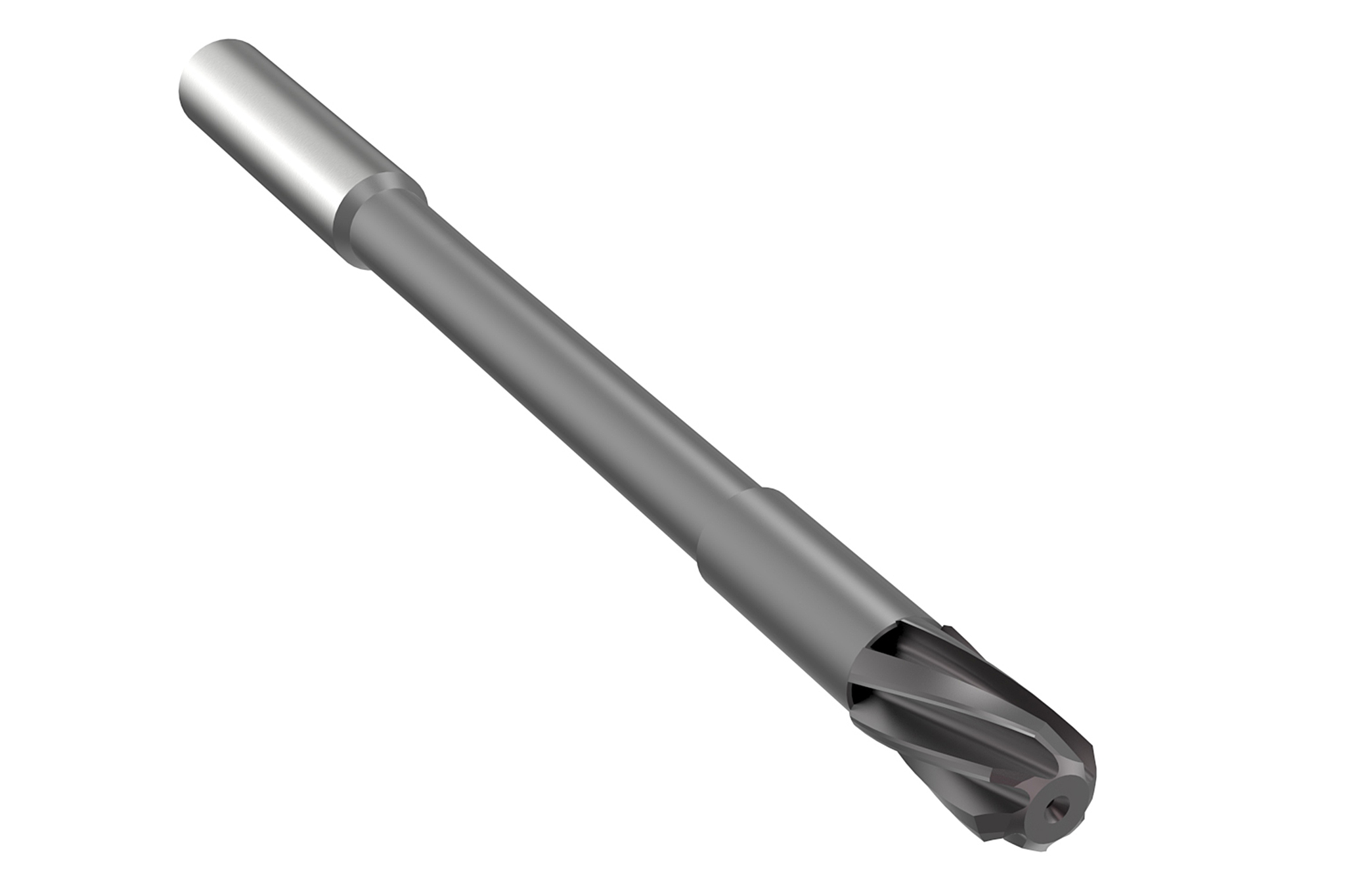

Reaming

4. Escariado

  • Escariador multihoja para valores de corte elevados
  • Control perfecto de las virutas gracias al giro a la izquierda y a la óptima conducción del refrigerante

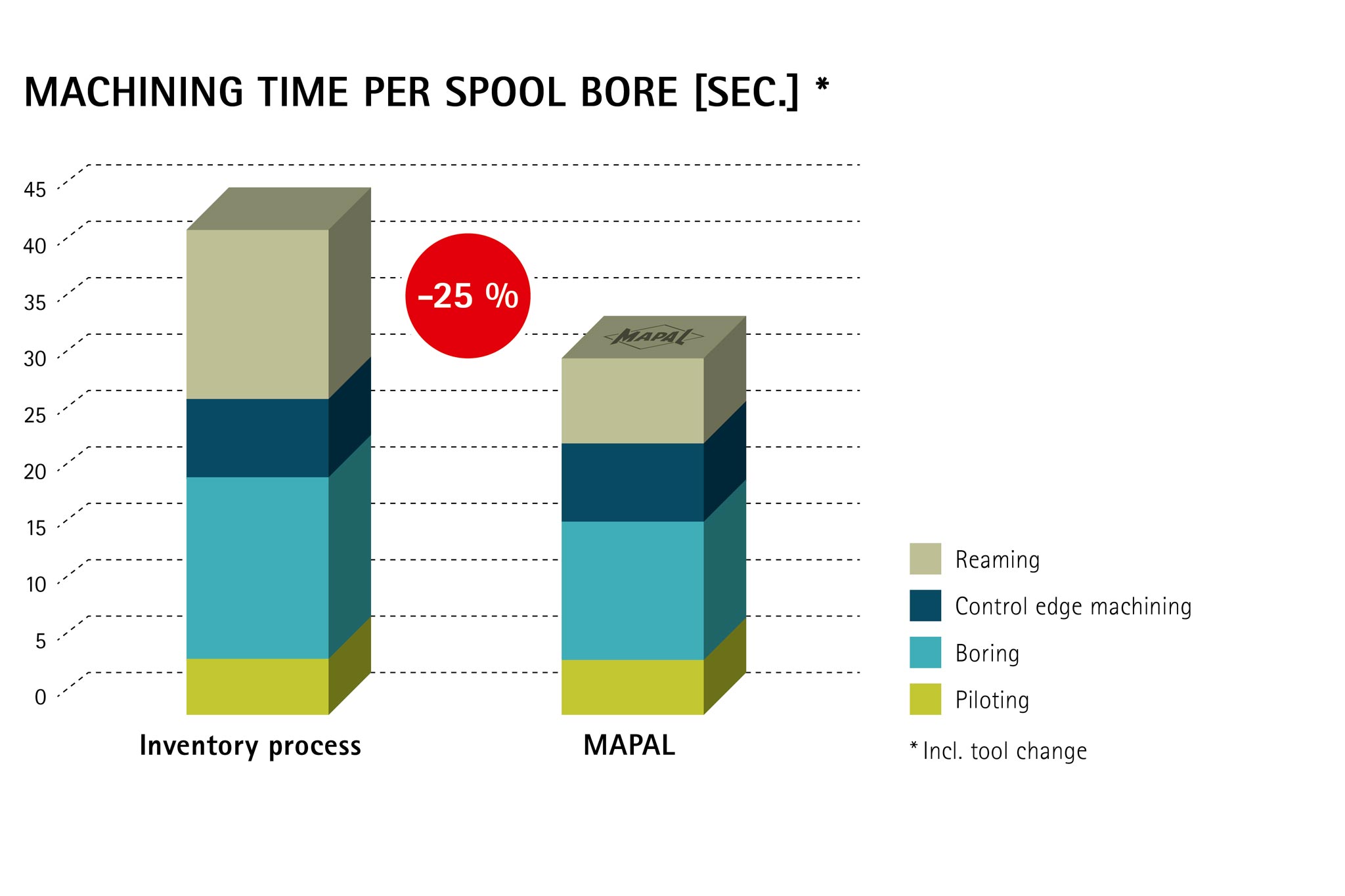

undefined

Ventajas

  • Inversión baja
  • Poco tiempo de entrega
  • Alta disponibilidad del centro de mecanizado
  • Costos de producción bajos
  • No se requiere ajustar la herramienta
  • Rectificación disponible en todo el mundo
