Cilindro neumático

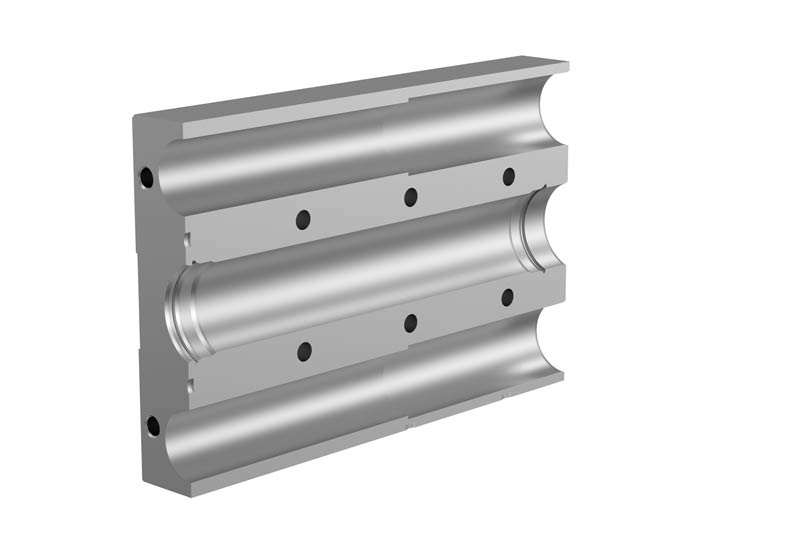

Cilindro guía neumático aluminio AW – Al Mg0,7Si – T66
Situación inicial del cliente
- Propiedades de dureza fluctuantes del material de colada continua
- Cantidades de piezas de medianas a altas
- Proceso automatizado
- Altas exigencias para los componentes (forma y posición, ausencia de rebabas y superficie)
Particularidades de esta solución
- Rompevirutas adaptado al material y a la solución de mecanizado → control seguro de las virutas al mecanizar aluminio de gran largo y propiedades de dureza fluctuantes
- Larga vida útil y calidad constante con producción en serie automatizada y calidad de material fluctuante gracias a herramientas de PCD de alta calidad
- Premecanizado en metal duro → pueden implementarse procesos coordinados con precisión de una sola fuente
Perforación del pistón
Barrenado

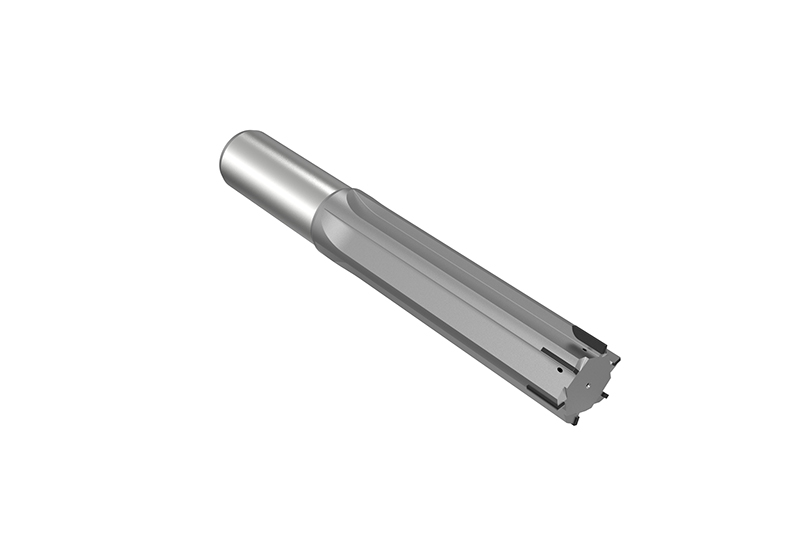

- Herramienta de barrenado PCD para acabado del asiento del rodamiento en la perforación guía
- Material de corte PCD en combinación con 6 filos de corte
- Ciclos cortos
- Larga vida útil
- Muy buena forma y posición
Perforación del pistón (asiento de cojinete)
Barrenado + fresado circular + biseles

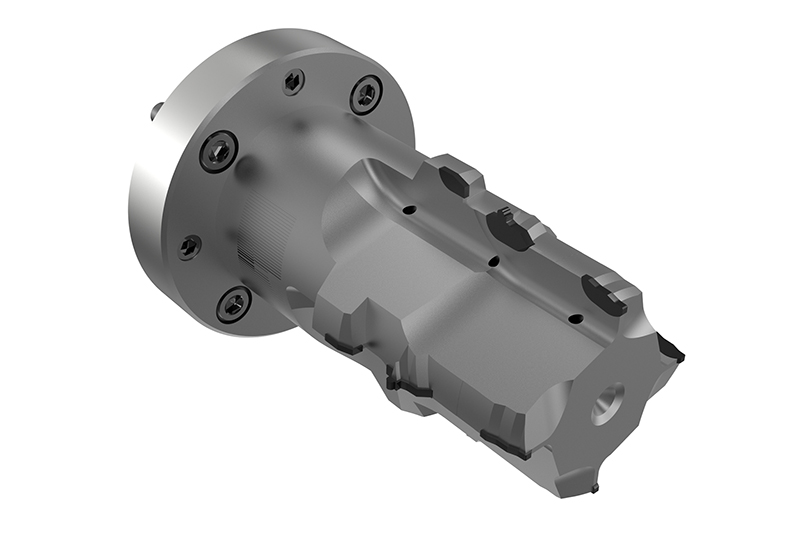

- Herramienta combinada PCD para el mecanizado completo del asiento del rodamiento en la perforación del pistón con un mínimo de estrías
- Operaciones de barrenado y fresado circular combinadas eficientemente en una sola herramienta
Procesos de fresado
Planeado con fresa

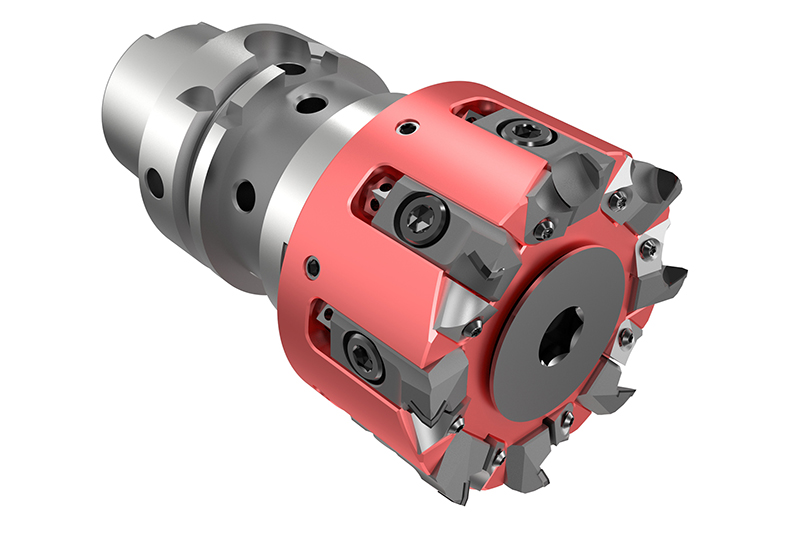

- Fresa plana de PCD para operaciones de fresado plano económicas en procesos en serie
- Mecanizado con poca rebaba de la carcasa del cilindro para una funcionalidad óptima
空气通孔
实心钻孔

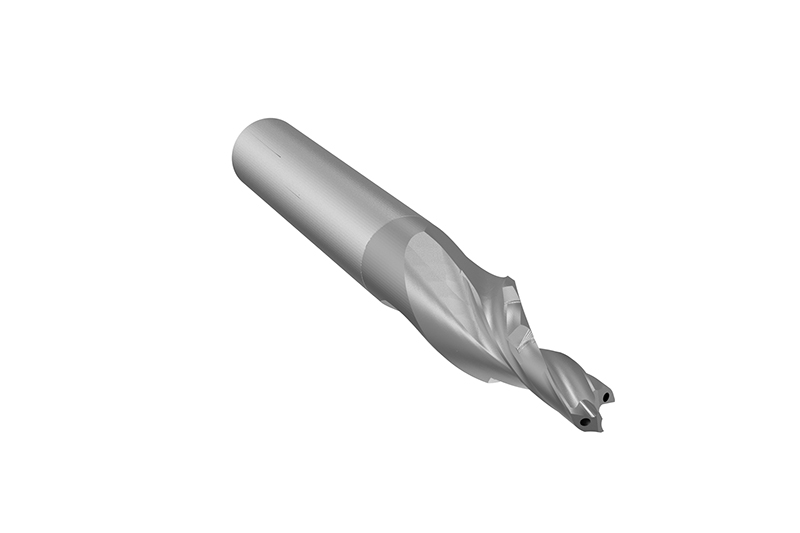

- 采用特殊多倒角技术和排屑槽的整体硬质合金阶梯钻头
- 理想的切屑控制
- 加工空气连接孔和紧固孔时的可精磨削性
优点
- 高工艺可靠性和少毛刺加工，适用于中到大批量和高自动化水平

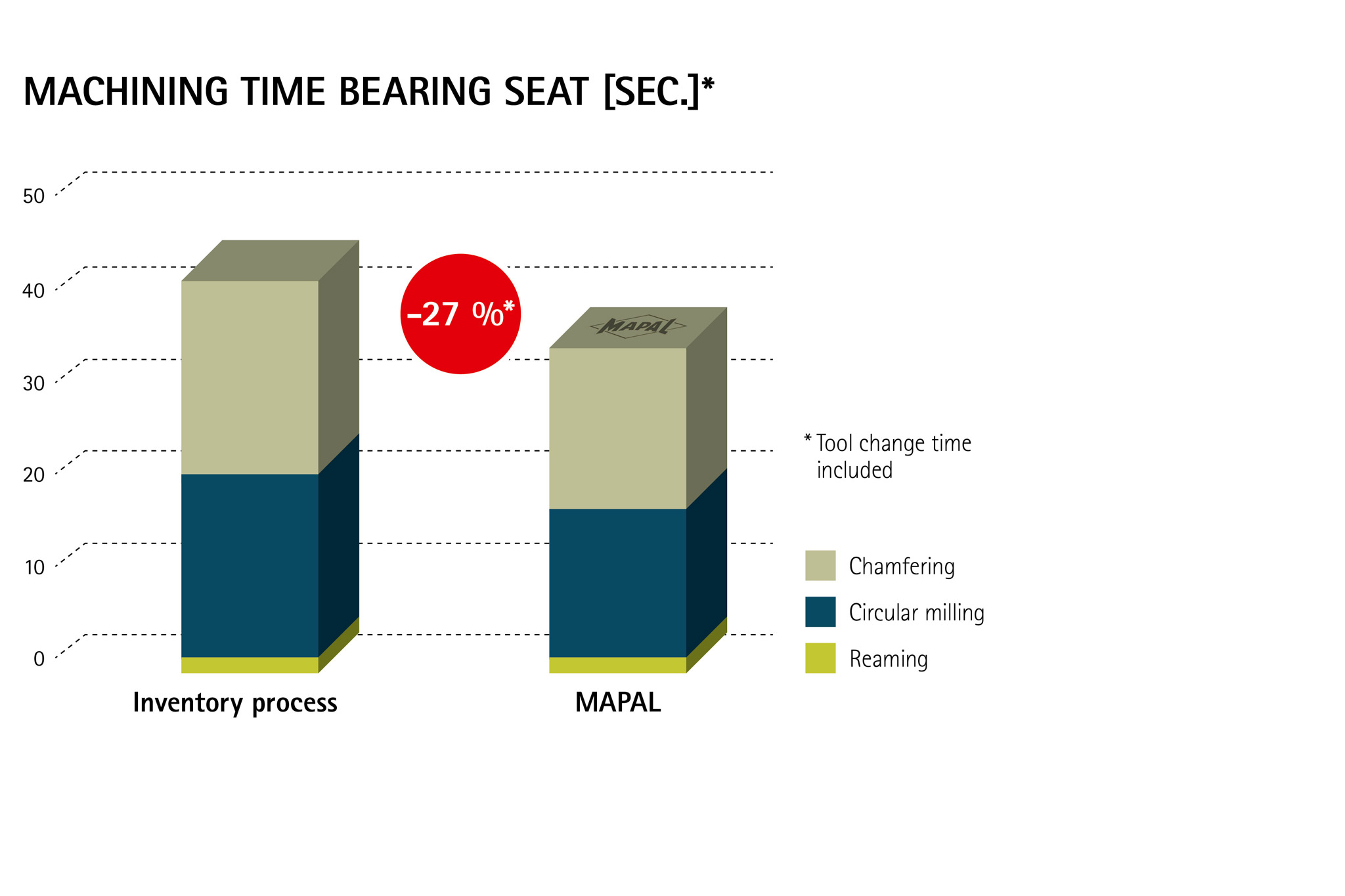

- 组合刀具可节省加工循环时间，同时保持恒定的组件质量和功能
- 通过根据客户需求定制的刀具解决方案实现完美的表面以及形状和位置公差
