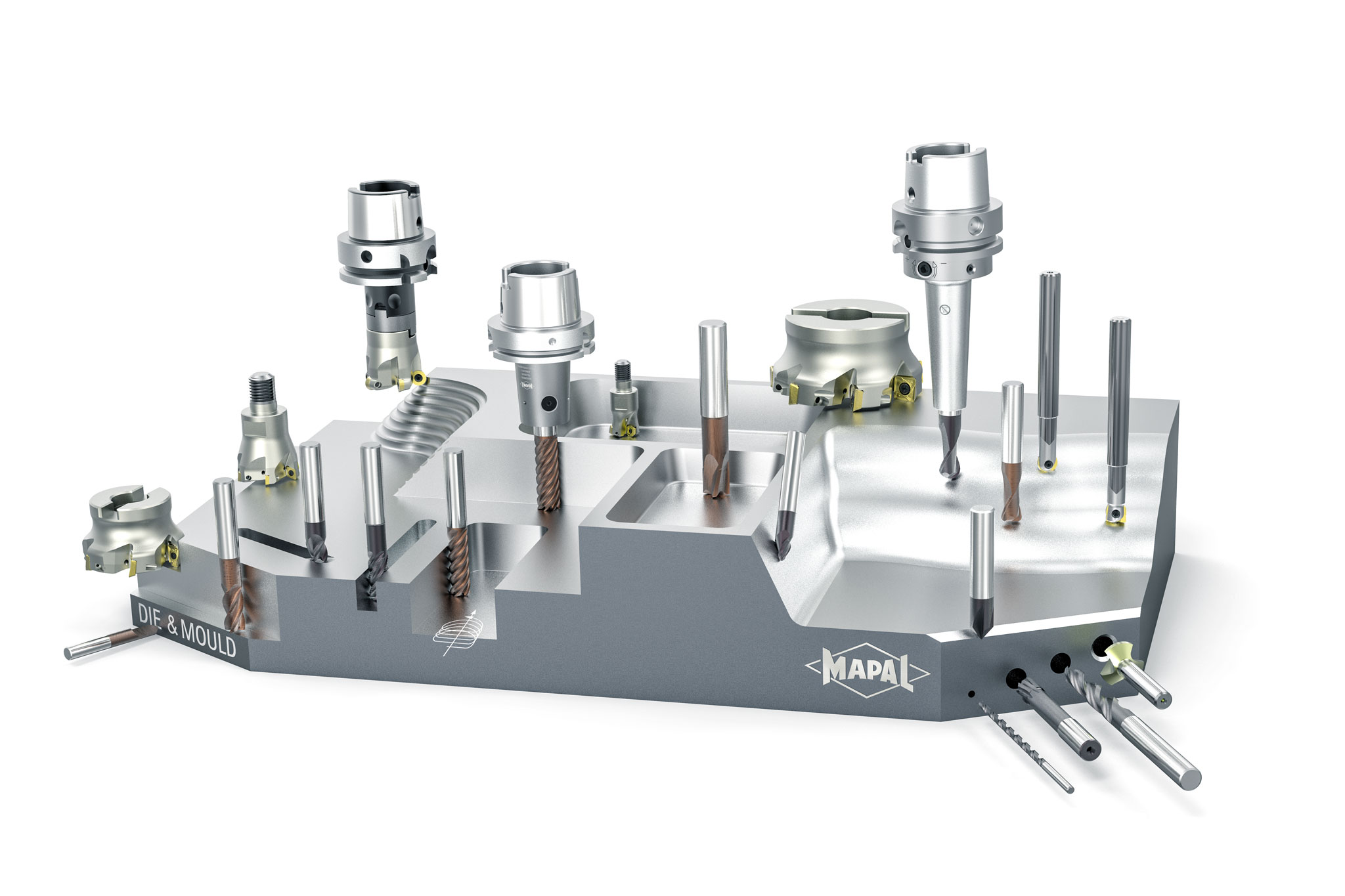

• MAPAL offers complete machining solutions for the die and mould industry.

Iniciación en la fabricación de moldes y troqueles

Los fabricantes de moldes y troqueles esperan una elevada competencia en procesos y productos de su fabricante de herramientas de mecanizado. Pues la vida útil de los moldes que se deben crear y la precisión de las piezas moldeadas son fundamentales para la competitividad en la producción en masa. Por esta razón se exige la máxima precisión, una larga vida útil y, sobre todo, la seguridad del proceso a las herramientas.
​​​​​​​

Precisamente son estos aspectos los que hacen que MAPAL tenga éxito en sectores como la industria del automóvil, la construcción de máquinas o la industria aeronáutica. Por eso, la única lógica existente es que el fabricante de herramientas de precisión también ofrezca en la fabricación de moldes y troqueles soluciones eficientes y rentables para el proceso de mecanizado completo. Herramientas versátiles y precisas y adaptadores especiales con contornos estrechos y una concentricidad precisa minimizan los trabajos de pulido y de repaso gracias a una calidad de superficie constante durante el proceso de fresado. Estas permiten considerables ahorros económicos en el proceso completo.

Catálogo de herramientas para la fabricación de moldes

Fresas de metal duro
  • OptiMill-3D-BN

    Fresa esférica
    • Mecanizado muy preciso de contornos 3D
    • Rango de Ø: 0,10 - 20,00 mm

  • OptiMill-3D-CR

    Fresa de radio angular
    • Fresado con un radio angular muy preciso
    • Rango de Ø: 0,10 - 20,00 mm

  • OptiMill Fresa angular

    Fresa angular
    • Ideal para el desbaste, acabado, fresado trocoidal y fresado de cavidades
    • Rango de Ø: 2,00 - 12,00 mm

  • OptiMill-3D-CS

    Fresa de radio esférico

    • Acabado de superficies de forma libre complejas y geometrías de piezas complicadas
    • Rango de Ø: 2,00 - 12,00 mm

  • OptiMill-3D-HF

    Fresa de alto avance
    • Ideal para el mecanizado de alto avance con gran cantidad de remoción de material y alta estabilidad en el proceso
    • Rango de Ø: 2,00 - 16,00 mm

  • OptiMill-3D-Alu

    Fresas de radio esférico y angular
    • Mecanizado muy preciso de contornos 3D
    • Rango de Ø: 1,00 - 20,00 mm

  • OptiMill-Graphite-MT

    Fresas esféricas y angulares
    • Fresas con un gran número de dientes para el desbaste con elevadas velocidades de eliminación para electrodos de grafito
    • Rango de Ø: 3,00 - 16,00 mm

  • OptiMill-3D-Graphite

    Fresas de radio esférico y angular
    • Aptas para el mecanizado de electrodos de grafito
    • Diferentes modelos en función de la situación de mecanizado
    • Rango de Ø: 0,20 - 12,00 mm

  • OptiMill-3D-Copper

    Fresas de radio esférico y angular
    • Geometría especial para el mecanizado de electrodos de cobre y aleaciones de metales no ferrosos duros
    • Rango de Ø: 0,10 - 20,00 mm

  • OptiMill-Diamond

    Fresas de radio esférico y angular y fresa angular
    • Cuchillas de PCD para una larga vida útil
    • Rango de Ø: 3,00 - 12,00 mm

Fresas con plaquitas de corte reversibles
  • NeoMill-ISO-360

    Fresa de placa redonda
    • Ideal para el desbaste y semiacabado
    • Rango de Ø: 10,00 - 160,00 mm

  • NeoMill-3D-Finish

    Fresa de acabado
    • Ideal para el acabo de superficies a 90°, superficies planas y contornos
    • Rango de Ø: 16,00 - 42,00 mm

  • NeoMill-3D-Ballnose/-Torus

    Fresas de radio esférico y angular
    • Una estructura básica con placa de corte de radio esférico y radio angular para acabado y semiacabado
    • Rango de Ø: 8,00 - 32,00 mm

  • NeoMill-2/4-HiFeed90

    Fresa de alto avance/fresa angular de 90°
    • Sistema universal de herramientas para la máxima productividad
    • Rango de Ø: 16,00 - 200,00 mm

Taladrado | Avellanado
  • ECU-Drill-Steel

    Broca fabricada por completo en metal duro

    • Taladro completo de doble filo con muy buena relación calidad-precio
    • Amplia gama de aplicaciones
    • Geometrías idóneas para lograr gran precisión y estabilidad en el proceso
    • Rango de Ø: 1,00 – 20,00 mm

  • MEGA-Drill-Hardened

    Broca, de gran calidad, fabricada por completo en metal duro

    • Taladro completo de doble filo con recubrimiento y geometría que se adaptan al mecanizado estable de materiales templados
    • Nueva micro y macrogeometría
    • Rango de Ø: 2,55 – 16,00 mm

  • MEGA-Drill-Steel-Plus

    Broca, de gran calidad, fabricada por completo en metal duro

    • Taladro completo de doble filo con recubrimiento y geometría que se adaptan al mecanizado de acero
    • Geometría de ranura de virutas y preparación modificada de los filos de corte mejoradas
    • Rango de Ø: 3,00 – 25,00 mm

  • Tritan-Drill-Steel

    Broca, de tres filos, fabricada por completo en metal duro

    • Taladro completo de tres filos para el máximo avance
    • Cuchilla transversal con autocentrado para situaciones de taladrado difíciles
    • Especialmente adaptada al mecanizado de acero
    • Rango de Ø: 4,00 – 20,00 mm

  • Tritan-Spot-Drill-Steel

    Broca piloto
    • Broca piloto de tres filos para taladrado exigente
    • Se adapta especialmente al taladro de tres filos
    • Rango de Ø: 4,00 – 20,00 mm

  • Tritan-Step-Drill

    Broca escalonada
    • Broca escalonada, de tres filos, con cuchilla transversal con autocentrado
    • Mecanizado de agujeros para roscar sin movimiento pendular
    • Rango de Ø: 4,25 – 14,15 mm

  • MEGA-Deep-Drill

    Taladro profundo
    • Taladrado estable y eficiente de agujeros profundos de hasta 40xD
    • Broca piloto MEGA-Pilot-Drill
    • Rango de Ø: 1,00 – 16,00 mm

  • MEGA-Drill-Reamer

    Broca escariadora
    • Combina dos operaciones (taladrado y escariado) en una herramienta
    • Filos escariadores mejorados
    • Reducción de los periodos principales y los no productivos
    • Tolerancia del agujero ≥ IT7
    • Rango de Ø: 4,00 – 16,00 mm

  • Avellanador cónico de precisión

    Avellanador con división irregular
    • Insertos divididos de forma muy irregular
    • Mayor precisión y mejores valores superficiales#
    • Fuerzas axiales y radiales reducidas
    • Vibraciones reducidas considerablemente
    • Aumento de los parámetros de corte para la máxima productividad
    • Rango de Ø: 4,30 – 31,00 mm

  • MEGA-Drill-Reamer-Pyramid

    Broca escariadora con punta piramidal

    • Taladrado de inicio, taladrado y escariado con una herramienta
    • Centrado mejorado gracias a la punta piramidal
    • Reducción de los periodos principales y los no productivos
    • Tolerancia del agujero ≥ IT7
    • Rango de Ø: 4,00 – 16,00 mm

  • Brocas de plaquitas de corte QTD

    Taladro completo con sistema de cabezal intercambiable

    • Sistema rentable con placas de corte intercambiables
    • Sistema de sujeción con arrastre de fuerza y de forma
    • Manejo sencillo
    • Alta precisión de concentricidad
    • Rango de Ø: 8,10 – 49,00 mm

Escariado
  • FixReam – FXR

    Escariador de alto rendimiento con mango cilíndrico

    • Escariador de alto rendimiento, completo en metal duro
    • Con ranuras rectas para agujeros pasantes y agujeros ciegos
    • Con ranuras oblicuas a la izquierda para agujeros pasantes
    • Rango de Ø: 3,00 – 20,00 mm

  • CPReam – CPR

    Escariador de cabezal intercambiable

    • Máximo grado posible de estabilidad y rigidez gracias al cono y cara plana de apoyo axial
    • Alta precisión de concentricidad de 5 μm
    • Manejo sencillo
    • Rango de Ø: 8,00 – 40,00 mm

  • Escariador de regulación rápida – WN 50

    Escariador manual

    • Escariador de regulación rápida con gran rango de ajuste
    • Idóneo especialmente para las reparaciones
    • Juegos de cuchillas de repuesto disponibles
    • Rango de Ø: 6,40 – 95,00 mm

  • Herramientas con guías de apoyo

    Herramientas con guías de apoyo

    • Máxima precisión con el principio MAPAL
    • Conducción directa en el agujero con las guías de apoyo
    • Plaquitas reversibles afiladas con precisión
    • Ajuste de gran precisión para el mecanizado de taladrado de μm preciso

Sujeción
  • MAPAL UNIQ Chuck

    UNIQ DReaM Chuck

    Nuevo diseño de mandril de expansión hidráulica

    • Para escariado y taladrado, así como alisado durante el fresado
    • Combinación óptima de propiedades geométricas y funcionales
    • Superficies extraordinarias con manejo mejorado simultáneo
    • Flexibilidad y productividad máximas durante el mecanizado de componentes de perfiles complicados

  • MAPAL UNIQ-MillChuck

    UNIQ Mill Chuck

    Nuevo diseño de mandril de expansión hidráulica

    • Mandril de expansión hidráulica para fresados muy dinámicos
    • Combinación óptima de propiedades geométricas y funcionales
    • Resultados magníficos al usarse herramientas con mango HA
    • Máxima estabilidad en el proceso, incluso si los componentes son de gran calidad

  • HighTorque Chuck HTC

    Mandril de expansión hidráulica

    • Alta transmisión del par
    • Características de amortiguación idóneas
    • Resistencia extraordinaria del sistema al completo
    • Precisión de concentricidad < 3 µm
    • Modelo estrecho de 3° para usarse en perfiles complicados

  • MAPAL HydroChuck MHC

    HydroChuck MHC

    Mandril de expansión hidráulica

    • Extraordinario amortiguador de vibración
    • Alta precisión de concentricidad
    • Modelo supercorto y compacto de gran rigidez

  • ThermoChuck MTC

    Sistema de sujeción por contracción térmica

    • Larga vida útil gracias a la utilización de acero para herramientas altamente resistente al calor
    • Alta transmisión del par y rigidez radial
    • Equilibrado estándar de precisión
    • Adecuados para MQL
    • Con y sin ajuste longitudinal axial de la herramienta

  • MAPAL MillChuck

    Mill Chuck, System HB

    Portaherramientas de sujeción lateral
    • Manejo muy sencillo gracias al tornillo diferencial
    • Máximas rentabilidad y precisión
    • Posicionamiento axial definido de la herramienta gracias al sistema elástico
    • Salidas de refrigerante descentralizadas para una máxima estabilidad en el proceso

  • Precision-DrillChuck – MPC

    Portabrocas de precisión

    • Estructura sencilla y manejo fácil
    • Seguridad de sujeción independiente del sentido de rotación
    • Gran resistencia a las revoluciones
    • El diseño modular permite utilizar cabezales de portabrocas en todas las conexiones de la herramienta

  • MAPAL slip-on reamer arbor

    Portafresa – MDA / MCA

    Portafresa

    • Modelo con amortiguación de vibraciones (MDA) con sistema antivibraciones
    • Adaptado a la rigidez de todos los tipos de máquina comunes
    • Marcha suave y estable a pesar de una proyección larga para mejorar la calidad superficial
    • Portafresa (MCA) con cara plana de apoyo axial mejorada para desbastado y semiacabado con gran rango de diámetro

  • MAPAL MFS milling head holder

    Soporte de cabezal de fresado MFS

    Alojamiento de herramienta para fresa de rosca

    • Sujeción sencilla y rápida de fresa de rosca
    • Combinación exacta de cono y cara plana de apoyo axial
    • Máxima estabilidad y rigidez
    • De uso universal para desbastado y alisado

  • MAPAL HSK adapter

    Adaptador

    Prolongaciones, reducciones y adaptador

    • Gran variedad de opciones para sistemas modulares de herramienta
    • Prolongaciones de sujeción hidráulica y térmica
    • Reducciones y prolongaciones HSK
    • Adaptador de cono de gran inclinación


Componentes y materiales


De la pieza sin tratar a la pieza terminada

La herramienta adecuada a pocos clics En función del mecanizado, la operación concreta y los requisitos de la herramienta se consigue de forma más rápida la herramienta deseada.
  • On a rendered example component, an operation is highlighted.
    1 / 8

    Superficies en 2D

    En esta categoría se incluyen los procesos de mecanizado ejecutados directamente en la máquina como el fresado plano, fresado de cajeras y paredes rectas. También el trabajo en geometrías complejas que se pueden programar con un software CAM.

    Acerca de la gama de productos del mecanizado de superficies en 2D
  • On a rendered example component, an operation is highlighted.
    2 / 8

    Superficies en 3D

    En los sectores de la fabricación de moldes y troqueles, los moldes complejos forman parte del día a día. El desarrollo continuo de las máquinas-herramienta y del software CAM mantienen en aumento el nivel del rendimiento y la productividad. Por eso, las herramientas usadas también deben cumplir siempre los requisitos de la última generación. Para alcanzar los mejores resultados, hay que analizar el proceso al comienzo del diseño.

    Acerca de la gama de productos del mecanizado de superficies en 3D
  • On a rendered example component, an operation is highlighted.
    3 / 8

    Cajeras abiertas

    Los insertos de molde representan también las tareas de mecanizado necesarias para el moldeo o diversos componentes. Cada vez más, los usuarios mecanizan las cajeras abiertas (mecanizado de volumen) con fresado trocoidal. Este sistema de mecanizado facilita que se mejoren los tiempos de mecanizado y prolonguen la duración de la herramienta.

    Acerca de la gama de productos del mecanizado de cajeras abiertas
  • On a rendered example component, an operation is highlighted.
    4 / 8

    Cajeras cerradas

    Las cajeras cerradas suelen fabricarse con desbastado a escala Z. Normalmente, se elige para ello el fresado de la entrada de mecanizado por medio de una rampa. La elección de la herramienta dependerá del grosor de las paredes y de la inclinación de moldeado del componente. La amplia gama de MAPAL de sistemas modulares también abarca el mecanizado de cajeras profundas de gran diámetro.

    Acerca de la gama de productos del mecanizado de cajeras cerradas
  • On a rendered example component, an operation is highlighted.
    5 / 8

    Fresado helicoidal

    Uno de los puntos importantes de los mecanizados de fresado es reducir el tiempo de mecanizado. Normalmente, con formas de herramienta específicas para el mecanizado se consigue eliminar el proceso de taladrado previo de las cajeras cerradas y redondas. En el fresado helicoidal se programan trayectorias de fresado con entradas helicoidales adecuadas para las dimensiones de las cajeras.

    Acerca de la gama de productos de fresado helicoidal
  • On a rendered example component, an operation is highlighted.
    6 / 8

    Superficies planas

    Tratar de lograr superficies planas es muy habitual en los distintos campos de la fabricación de moldes y troqueles: ya sea porque lo requiere el componente, la estrategia por medio del mecanizado de fresado correspondiente o por medio de los requisitos de superficies de cierre de molde, así como secciones y troquelados. Por tanto, la herramienta adecuada se elegirá en función del uso y de los requisitos.

    Acerca de la gama de productos del mecanizado de superficies planas
  • On a rendered example component, an operation is highlighted.
    7 / 8

    Paredes finas y nervaduras

    Los moldes de plástico por inyección y los moldes de fundición de presión suelen tener nervaduras y paredes finas. Por ejemplo, cada vez se fresan más nervaduras, porque dicho proceso es más rentable que el proceso EDM (electroerosión). Por norma general, se usan herramientas de metal duro largas o extralargas de diámetro pequeño. En estos casos, también se pueden emplear las soluciones específicas de cada cliente (RibCutter) correspondientes a la forma de la nervadura.

    Acerca de la gama de productos del mecanizado de paredes y nervaduras finas
  • On a rendered example component, an operation is highlighted.
    8 / 8

    Agujeros pequeños y grandes

    En los sectores de la fabricación de moldes y troqueles hay infinidad de procesos de taladrado en macizo: Por ejemplo, grandes perforaciones en columnas guía, perforaciones profundas para sistemas de refrigeración o perforaciones de gran precisión para pasadores expulsores. Para cada uno de los pasos de fabricación, MAPAL ofrece una amplia variedad de herramientas de taladrado y escariado.

    Acerca de la gama de productos del mecanizado de agujeros pequeños y grandes

Todo de un solo proveedor

  • 1. Planificación y adquisición

    Para una clara organización de las existencias de herramientas es importante también una gestión de compra optimizada.

  • 2. Logística de herramientas

    Rentabilidad incluso en la periferia del mecanizado: los sistemas inteligentes de distribución reducen los tiempos improductivos de manera significativa.

  • 3. Ingeniería

    Los especialistas en mecanizado asisten en la ingeniería del proceso, por ejemplo, con simulaciones CAM, asesoramiento general y elaboración de estrategias rentables de mecanizado.

  • 4. Medición y ajuste

    Los dispositivos de ajuste y medición fiables impresionan por su precisión y fácil manejo durante el ajuste de las herramientas.

  • 5. Herramientas y técnica de sujeción

    Desde el husillo hasta la cuchilla: MAPAL ofrece un amplio catálogo de herramientas y técnica de sujeción para la fabricación de moldes y troqueles.

  • 6. Mecanizado

    Procesos de mecanizado eficientes y estrategias de mecanizado adaptadas al máximo nivel tecnológico.

  • 7. Digitalización y automatización

    Digitalización fácil y rápida: la c-Connect Box transmite digitalmente los datos de medición del dispositivo de ajuste a la máquina herramienta. Además, entre otras cuestiones, supervisa el estado de la máquina.

  • 8. Reacondicionamiento

    En muy poco tiempo los clientes reciben sus herramientas reacondicionadas en la calidad de fabricante. Si se solicita, también hay servicio de recogida y entrega.


Flujo de trabajo de ingeniería: de la teoría a la práctica

El reto de MAPAL es encontrar la solución perfecta para satisfacer las necesidades de los clientes. Aparte de las soluciones especiales de cada uno y una amplia gama estándar de productos, prestamos una gran variedad de servicios para organizar de forma óptima desde la concepción del producto hasta la última viruta del proceso al completo. Los clientes podrán confiar en la dilatada experiencia en el sector del mecanizado de este líder tecnológico.
  • 3D model of a workpiece from the die and mould making.

    1. Petición del cliente

    Los asesores de ventas de MAPAL están directamente disponibles para las peticiones individuales. En una reunión personal se revisa junto con los clientes las necesidades concretas y el alcance (mecanizado completo o parcial) y se habla sobre los detalles directamente en el modelo en 3D del componente.

    El equipo de fabricación de moldes y troqueles de MAPAL estará encantado de atender sus consultas al correo electrónico y se pondrá en contacto con usted lo antes posible.

  • 3D model of a workpiece from the die and mould making.

    2. Análisis de proyecto

    Basándose en los modelos en 3D y los datos de la máquina MAPAL y el cliente analizan las tareas de fabricación y desarrollan eficaces estrategias de mecanizado.

    El análisis del proyecto consta de lo siguiente:
    • Propuestas para todos los pasos del mecanizado
    • Lista de herramientas
    • Optimización del proceso

  • 3. Diseño del proceso

    Independientemente de si el objetivo es la flexibilidad o la productividad, los especialistas en mecanizado simulan el elaborado proceso basándose en modelos 3D y señalan de este modo el potencial de optimización. Comprueban y mejoran los parámetros de mecanizado en la programación CAM y garantizan así una fabricación estable y rentable.

    El diseño del proceso comprende lo siguiente:
    • Análisis de durabilidad del componente
    • Definición de datos de tecnología
    • Programación de CAM

  • Overview of all MAPAL tool solutions for die and mould making in one workpiece.

    4. Solución de mecanizado

    El amplio catálogo estándar para la fabricación de moldes y troqueles presentado por MAPAL ofrece la solución óptima de herramientas para cada aplicación. En caso necesario, también hay disponibles soluciones especiales personalizadas.

    Ventajas para los usuarios:
    • Amplio catálogo estándar
    • Puesta a disposición de datos de la herramienta

  •  The picture shows a technical advisor from MAPAL in conversation with a customer.

    5. Pruebas de herramientas y oferta

    Después de analizar la estrategia de mecanizado, MAPAL asiste a sus clientes durante el uso de las herramientas requeridas en el proceso. Esto es la base para una oferta fundamentada y acorde con la aplicación correspondiente.

  • The picture shows documents for preparing offers on a table with three people.

    6. Colaboración

    Incluso después de haber colaborado de forma satisfactoria, los especialistas de MAPAL siguen estando muy en contacto con el cliente. Si con el tiempo surgieran posibles mejoras u otras herramientas que se consideren mejores, MAPAL ofrecerá su asistencia con mucho gusto para seguir mejorando la productividad y rentabilidad.

    Asimismo, con el fin de garantizar la fabricación eficiente a largo plazo, MAPAL aporta gran variedad de opciones dentro de la gestión de herramientas.

    Opciones de gestión de herramientas:

    • Sistemas de entrega
    • Servicio de reafilado
    • Amplia gama de productos en dispositivos de ajuste y medidores


Contact


Further items about the die&mould area


Our retail partners

Responsibility according to postcode areas

  • 1 / 21

    Postcode 01, 02

    Werkzeug-Jäger GmbH
    Niederlassung Landsberg
    Brehnaer Straße 20
    06188 Landsberg

    Phone: +49 34602 / 48400
    Fax: +49 34602 / 48444
    nl.landsberg@werkzeug-jaeger.de

  • 2 / 21

    Postcode 04

    Werkzeug-Jäger GmbH
    Niederlassung Landsberg
    Brehnaer Straße 20
    06188 Landsberg

    Phone: +49 34602 / 48400
    Fax: +49 34602 / 48444
    nl.landsberg@werkzeug-jaeger.de

  • 3 / 21

    Postcode 06 - 09

    Werkzeug-Jäger GmbH
    Niederlassung Landsberg
    Brehnaer Straße 20
    06188 Landsberg

    Phone: +49 34602 / 48400
    Fax: +49 34602 / 48444
    nl.landsberg@werkzeug-jaeger.de

  • 4 / 21

    Postcode 29

    Werkzeug-Jäger GmbH
    Niederlassung Landsberg
    Brehnaer Straße 20
    06188 Landsberg

    Phone: +49 34602 / 48400
    Fax: +49 34602 / 48444
    nl.landsberg@werkzeug-jaeger.de

  • 5 / 21

    Postcode 35

    FRITZ WEG GmbH & Co. KG
    Ahornweg 41
    35713 Eschenburg-Wissenbach

    Phone: +49 2774 701-0
    Fax: +49 2774 701-39
    Email: info@fritzweg.de
    Web: www.fritzweg.de

  • 6 / 21

    Postcode 38, 39

    Werkzeug-Jäger GmbH
    Niederlassung Landsberg
    Brehnaer Straße 20
    06188 Landsberg

    Phone: +49 34602 / 48400
    Fax: +49 34602 / 48444
    nl.landsberg@werkzeug-jaeger.de

  • 7 / 21

    Postcode 44

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 8 / 21

    Postcode 51

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 9 / 21

    Postcode 56, 57

    FRITZ WEG GmbH & Co. KG
    Ahornweg 41
    35713 Eschenburg-Wissenbach

    Phone: +49 2774 701-0
    Fax: +49 2774 701-39
    Email: info@fritzweg.de
    Web: www.fritzweg.de

  • 10 / 21

    Postcode 58, 59

    Jansen Schneidwerkzeuge Vertriebs GmbH
    Im Käsebrink 12
    58840 Plettenberg

    Phone: +49 2391 9177-0
    Fax: +49 2391 9177-20
    Email: info@j-s-v.com
    Web: www.j-s-v.com

  • 11 / 21

    Postcode 60, 61

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 12 / 21

    Postcode 63 - 69

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 13 / 21

    Postcode 70 - 73

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 14 / 21

    Postcode 74, 75

    Heinrich Meier GmbH
    Herrenwaag 31
    75417 Mühlacker

    Phone: +49 7041 9530-0
    Fax: +49 7041 9530-30
    Email: info@heinrich-meier.de
    Web: www.heinrich-meier.de

  • 15 / 21

    Postcode 76 - 79

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 16 / 21

    Postcode 80 - 87

    AB1-Tools e.K.
    Goethering 45
    91732 Merkendorf

    Phone: +49 9826 333-2241
    Fax: +49 9826 333-3691
    Email: info@ab1-tools.com
    Web: www.ab1-tools.com

  • 17 / 21

    Postcode 88, 89

    Dieter Schätzle GmbH & Co. KG
    Präzisionswerkzeuge
    Unter Haßlen 12
    78532 Tuttlingen

    Phone: +49 7462 9465-0
    Fax: +49 7462 9465-50
    Email: info@schaetzle-werkzeuge.de
    Web:​​​​​​​ www.schaetzle-werkzeuge.de

  • 18 / 21

    Postcode 90 - 97

    AB1-Tools e.K.
    Goethering 45
    91732 Merkendorf

    Phone: +49 9826 333-2241
    Fax: +49 9826 333-3691
    Email: info@ab1-tools.com
    Web: www.ab1-tools.com

  • 19 / 21

    Danmark

    EDECO TOOL APS
    Naverland 2
    2600 Glostrup
    Danmark

    Phone: +45 7060 2029
    Email: info@edeco.dk
    Web: www.edeco.dk

  • 20 / 21

    Italy

    TEKNOS S.r.l.
    Via A. Pigafetta, 2
    35011 Campodarsego (PD)
    Italia

    Phone: +39 049 8877061
    Email: info@teknositalia.it
    Web: www.teknositalia.it

  • 21 / 21

    Portugal

    Álamo-Ferramentas Unipessoal Lda
    Rua da ETAR, Lote 9
    Zona Industrial de Oiã
    3770-059 Oiã
    ​​​​​​​​​​​​​​
    Phone: +351 234 728-193
    Email: geral@alamo-ferramentas.com
