Brunimento flexível no centro de usinagem

Corpo de válvula EN-GJS-400-15 – Furo do compensador/brunimento

Situação inicial no cliente

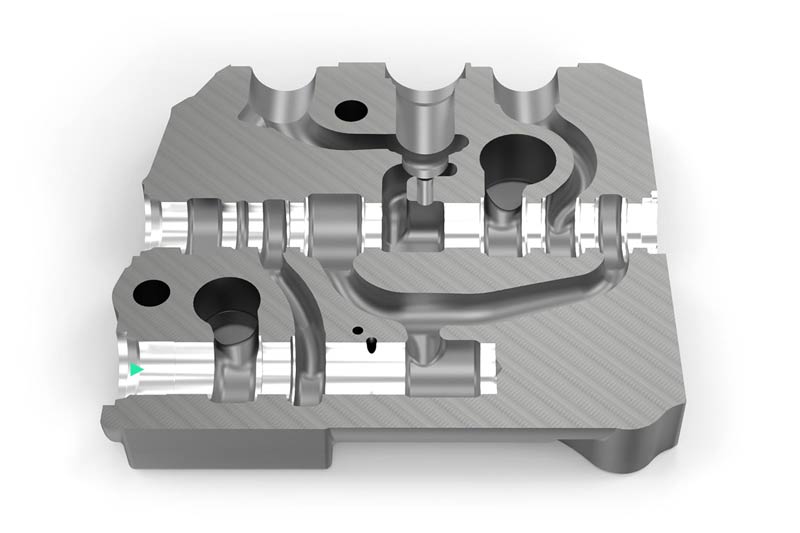

Valve block

  • Requisito para reduzir custos dos acessórios
  • Centro de usinagem existente convertido para TOOLTRONIC
  • Brunimento para construção de protótipos, bem como produção em pequena e média escala
  • Requisito para salvar o processo de brunimento em uma máquina separada

Características especiais da solução

  • Um eixo NC completo integrado na máquina
  • Menor tempo de produção e de prazo de entrega
  • Melhor qualidade superficial
  • Maior precisão de contorno

Furo do compensador

Fine machining with honing

Usinagem de acabamento por brunimento
  • Redução significativa nos tempos de produção e de ciclo
  • Maior precisão de contorno

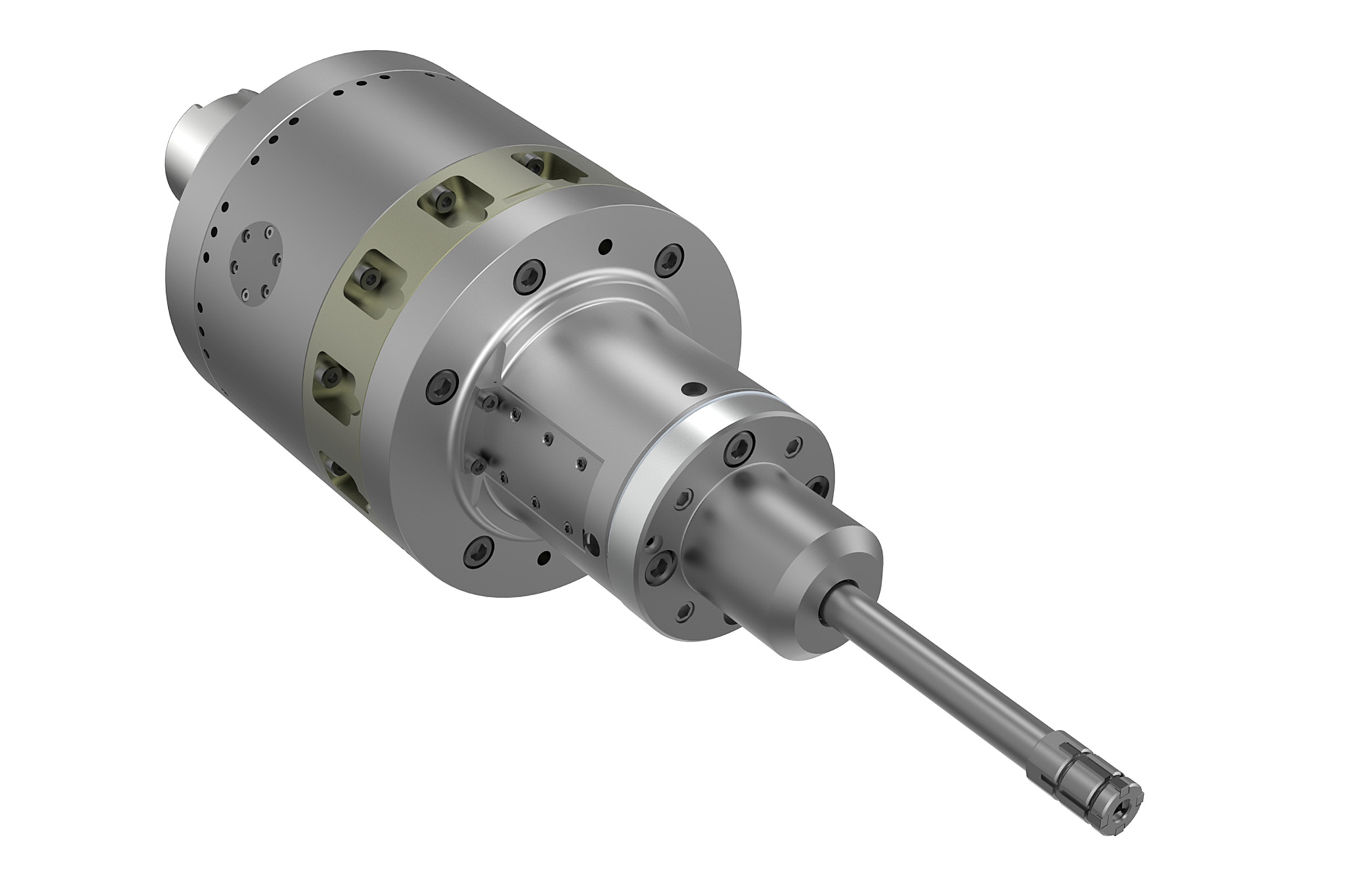

Brunimento com TOOLTRONIC
A usinagem com a MAPAL TOOLTRONIC permite alcançar uma alta qualidade superficial e precisão dimensional com tolerâncias de fabricação mais rígidas, bem como alta flexibilidade na produção. O desgaste das barras de brunimento é compensado de forma confiável por um movimento de acionamento muito sensível e altamente preciso (sistema EAT).


MAPAL TOOLTRONIC: Struttura e vantaggi
MAPAL Tooltronic

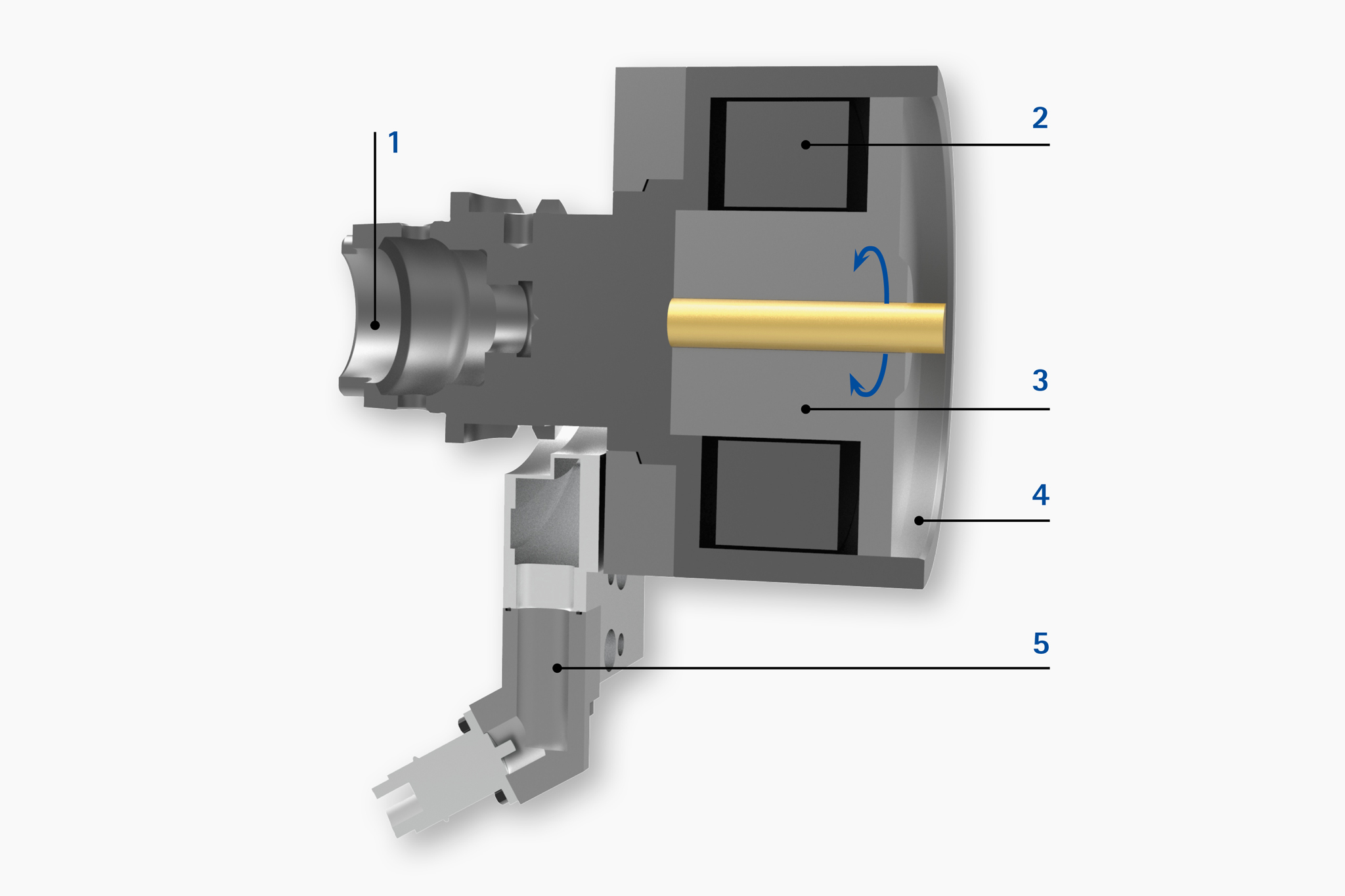

Struttura TOOLTRONIC per i centri di lavorazione:

  1. Interfaccia macchina
  2. Elettronica
  3. Unità motore con punto di collegamento predefinito
  4. Interfaccia modulare
  5. Statore (unità autoportante)

VANTAGGI DI QUESTA LEVIGATURA:

  • Minime tolleranze di lavorazione e flessibilità nella produzione
  • Elevata qualità della superficie e misure precise
  • Grande potenziale di risparmio e di incremento della qualità per prototipi e serie di produzione piccole e medie
  • Eliminazione dei costosi processi di conversione

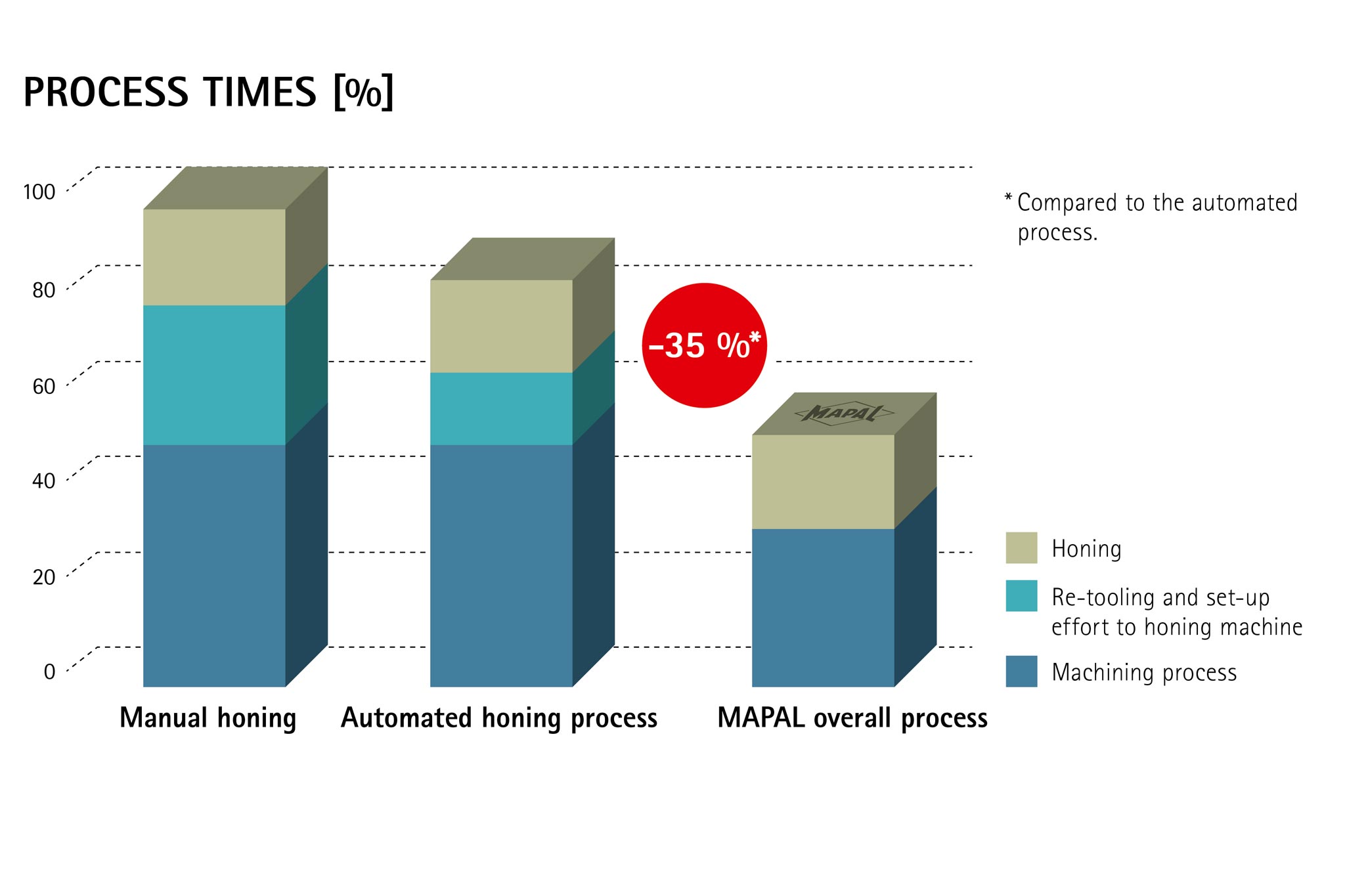

PROCESS TIMES

Vantaggi

  • Tolleranze da raggiungere: Precisione diametro IT 6 e circolarità < 5 µm
  • Lavorazione di tornitura con componente verticale e fissato
  • Possibilità di spigoli arrotondati
  • Quantità ridotta/scarsa di utensili personalizzati
  • Sistema con scarsa necessità di manutenzione grazie all’utensile di comando eccentrico (sistema EAT)
  • Quasi tutti i centri di lavorazione sono convertibili alla tecnologia TOOLTRONIC di MAPAL
  • Eliminazione degli errori di riposizionamento dovuto al passaggio su altra macchina di levigatura
  • Intero processo del foro di compensazione della pressione riproducibile da parte di MAPAL (massima redditività e sicurezza dei processi)
