Herramientas con guías de apoyo
Máxima precisión con el principio MAPAL
La precisión y el rendimiento de las herramientas con guías de apoyo se basan en la conducción directa en el agujero por medio de unas guías de apoyo, y en la elevada calidad de las plaquitas reversibles afiladas con precisión. Precisamente en el mecanizado de precisión de agujeros, las exigencias que deben cumplir el material de corte, el revestimiento, la geometría de los filos y la calidad de afilado son muy elevadas. Con ayuda de unos sistemas de ajuste altamente precisos, los diámetros requeridos se producen desde la primera pieza con una precisión micrométrica. El sistema EasyAdjust permite reducir considerablemente el esfuerzo de ajuste, debido a que tan solo es necesario ajustar el diámetro de las herramientas.
Escariadores de un filo
Los escariadores de un filo MAPAL están fabricados conforme al probado principio MAPAL. El mecanizado por arranque de viruta del material y la conducción del escariador en el agujero son realizados por unas plaquitas reversibles con afilado de precisión, y unas guías de apoyo en las posiciones geométricamente más favorables. El sistema de corte WP con dos filos de corte se caracteriza por unas entradas especiales y por la posibilidad de ajuste exacta del diámetro y del estrechamiento. Gracias a una plaquita reversible hexagonal, el sistema de corte HX ofrece seis filos de corte útiles. Los sistemas de ajuste y sujeción adaptados garantizan el asiento óptimo, sin juego, de las plaquitas en ambos sistemas.
Escariadores de doble filo
En comparación con los escariadores de un filo con guías de apoyo, con los escariadores de doble filo pueden incrementarse las velocidades de corte y los valores de avance. Los filos están dispuestos y ajustados de forma escalonada en sentido radial y axial. Debido a la división en filos de precorte y filos de mecanizado de acabado con un espesor de viruta de unas pocas milésimas de milímetro, se logran unas superficies y una duración excelentes, incluso con materiales difíciles de mecanizar por arranque de viruta. Partiendo de este principio, MAPAL también ofrece herramientas de varios filos ajustables con guías de apoyo que, por ejemplo, están diseñadas conforme al principio 4+2, es decir, con cuatro filos de precorte y dos filos de acabado para unos avances aún mayores.

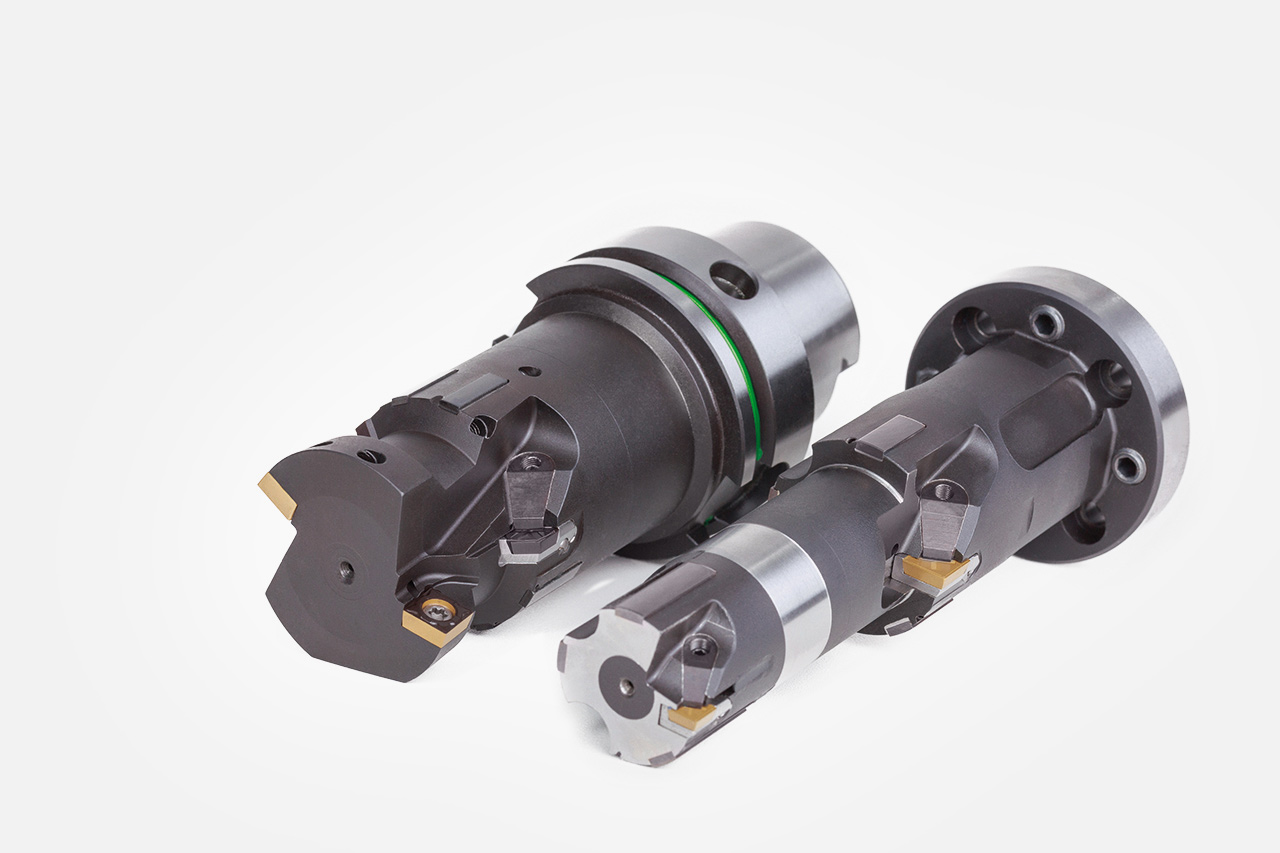

Système EasyAdjust
Le système EasyAdjust a été développé afin de réduire au minimum les opérations de réglage des outils à patins de guidage. Une cassette innovante, dans laquelle sont logées sans jeu et en toute stabilité les plaquettes à six ou à quatre arêtes de coupe, constitue le coeur de ce système. L’effilement de la plaquette secondaire étant d’ores et déjà intégré dans la cassette, il n’est plus nécessaire de le régler. Grâce au guidage exact de la cassette sur un guide de précision, l’effilement est invariable, même pendant le réglage du diamètre.

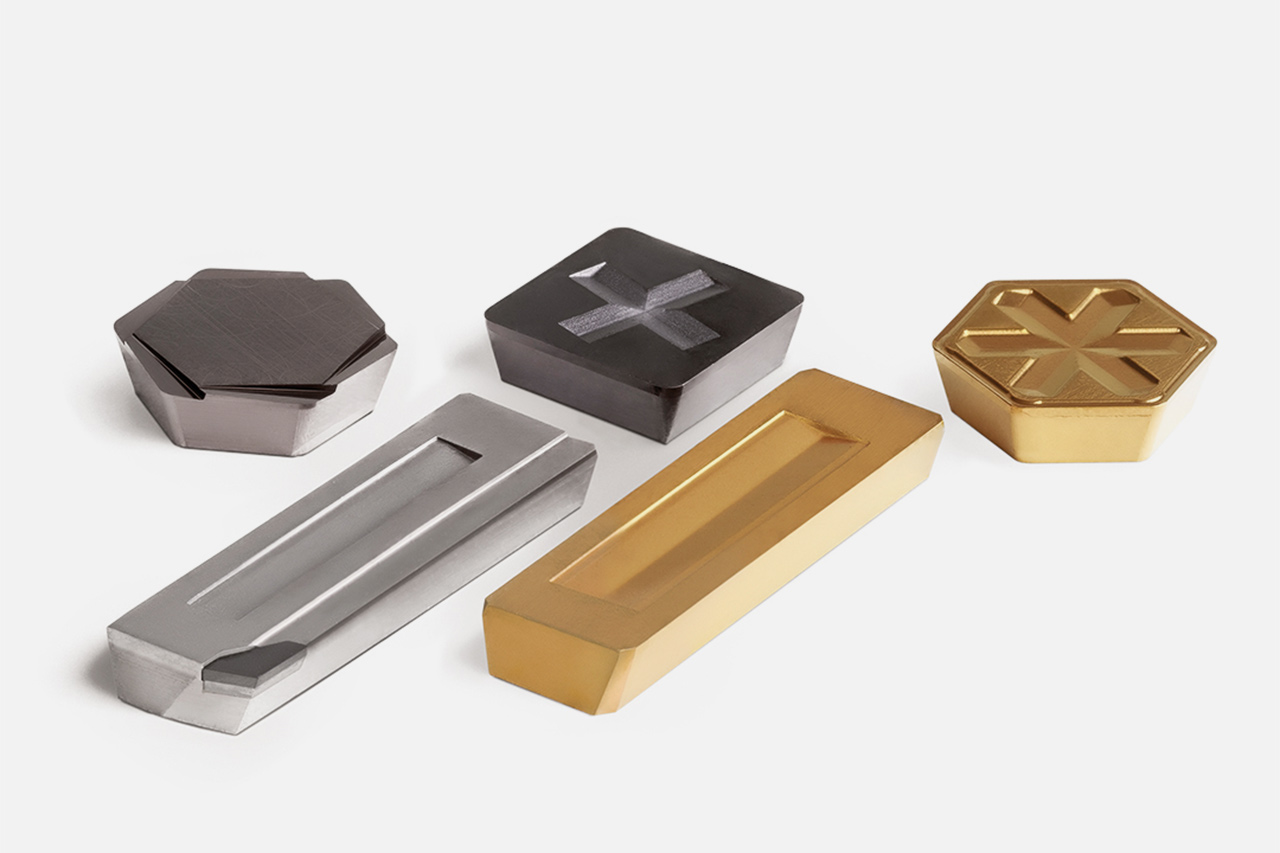

Plaquettes de coupe
Outre le choix et la conception de l’outil, le bon matériau de coupe est indispensable pour la qualité et la rentabilité de l’usinage. Carbure, Cermet, revêtements, PCD et PcBN - MAPAL fournit tout l’éventail de matériaux de coupe modernes pour chaque matériau et pour chaque opération d’usinage. La fabrication à la pointe de la technologie des plaquettes de coupe permettent aujourd’hui de réaliser tous les roule-copeaux et brise-copeaux – même en cas de matériaux de coupe très durs, tels que les PcBN et PCD.

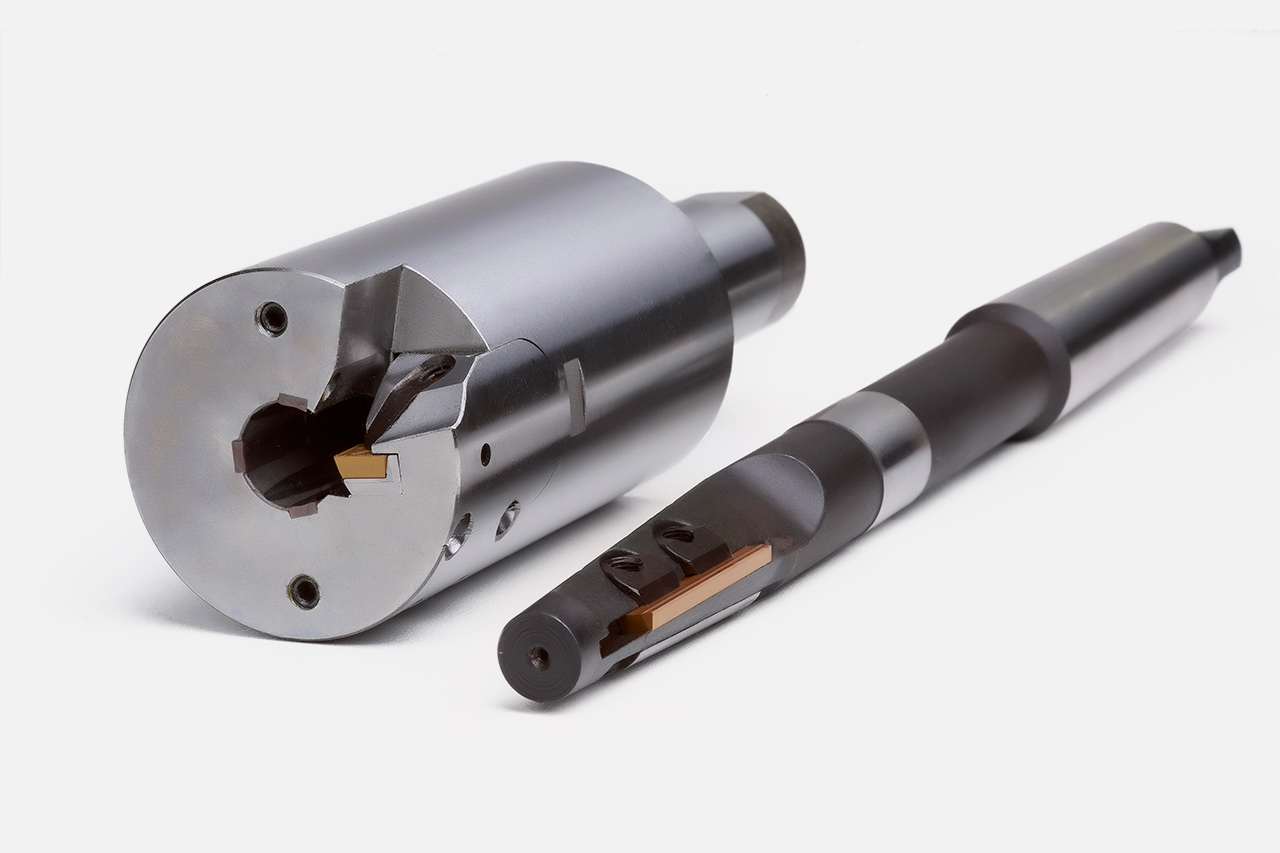

Alésoirs extérieurs et coniques
Les outils d’alésage extérieurs sont en mesure d’usiner au μm de manière rationnelle près des diamètres extérieurs et des arbres. Le principe de l’alésage extérieur MAPAL repose sur le fait que les patins de guidage absorbent parfaitement et supportent les efforts de coupe, de sorte qu’aucune force de déflection ni couple de flexion n’agit sur la pièce usinée.
Les assemblages coniques dans la construction mécanique sont soumis aux exigences les plus strictes en ce qui concerne la qualité de surface, l’exactitude de pas et le faux-rond afin de garantir le soutien décisif de l’assemblage. Le principe MAPAL a également été appliqué pour les alésoirs coniques afin d’usiner en toute fiabilité avec des tolérances maximales.

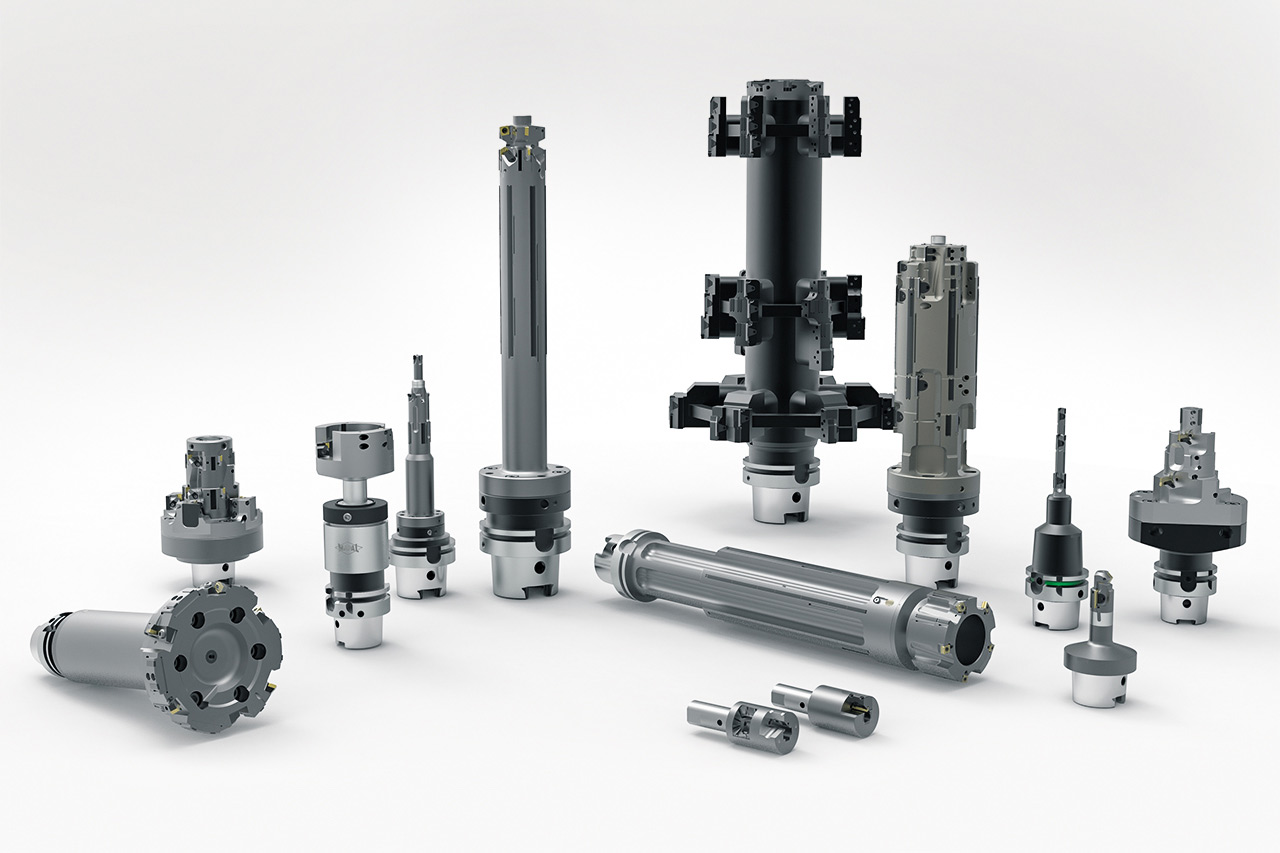

Solutions spéciales
Les outils avec patins de guidage sont généralement prévus pour la production en grande série. Outre sa vaste gamme d’outils standard, MAPAL propose également des outils spéciaux adaptés aux applications de ses clients. Par des géométries, des matériaux de coupe et des revêtements spéciaux, l’outil peut être conçu de manière à obtenir les meilleurs résultats d’usinage et une rentabilité élevée. Les solutions avec plusieurs outils combinés permettent également de réaliser en toute rentabilité des tâches d’usinage complexes avec un seul outil.
